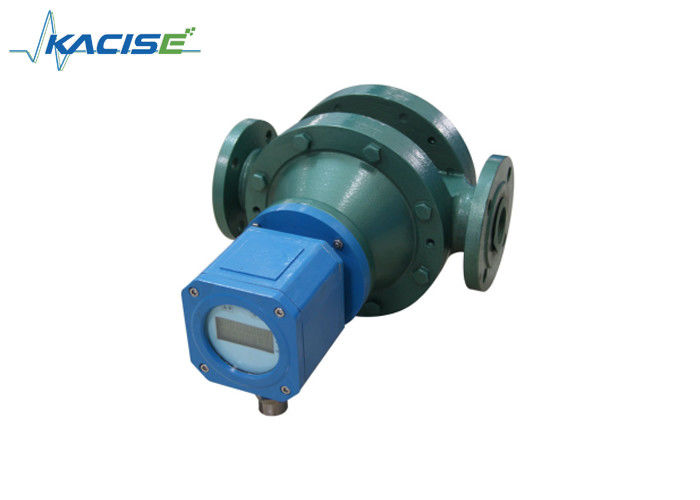

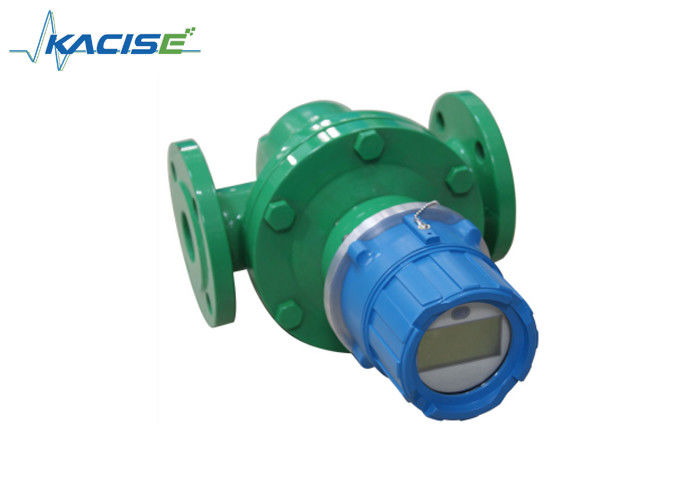

Misuratore di flusso di ingranaggio ovale per misurare l'energia/misuratore di flusso di tipo di volume DN50 ferro fuso A pesante
Introduzione
LC serie ovale ingranaggio flussometro è il prodotto principale della nostra azienda.utilizzato per la misurazione del flusso di fluidi delle condotte a determinata pressione. Ha una struttura semplice, un utilizzo affidabile e un'alta precisione, il campo di flusso non ha requisiti speciali per l'importazione ed esportazione del tubo,la viscosità del range medio misurato e le caratteristiche del range di flusso sono molto ampieE quindi è ampiamente utilizzato in petrolio, industria chimica, medicina, trasporti, alimenti e altri settori industriali e commerciali di rilevamento del flusso di liquido.Il flussometro a ingranaggi ovali della serie LC è particolarmente adatto alla misurazione del combustibile petrolifero.
Utilizzatori
Misuratore di flusso di ingranaggi ovali in ghisa di tipo LC-A, ampiamente utilizzato in tutti i tipi di prodotti petroliferi e per la misurazione del materiale in ghisa non corrosivo.
Misuratore di flusso di ingranaggi ovali in acciaio fuso di tipo LC-E, utilizzato per la misurazione di media a bassa corrosione ad alta pressione.
Il rotore per lega di alluminio, è adatto per bassa viscosità, bassa corrosione, come la benzina, ecc.) la misurazione del mezzo liquido.
Misuratore di flusso di ingranaggi ovali in acciaio inossidabile di tipo LC-B, C, ampiamente utilizzato in mezzi liquidi corrosivi forti, come acidi, alcali, sali e composti organici, la misurazione del mezzo liquido.
Il misuratore di flusso di ingranaggio ovale in lega di alluminio di tipo LC-L è un piccolo misuratore di flusso di ingranaggio ovale, ampiamente utilizzato in un mezzo liquido a basso livello di corrosione, come l'acqua, come la misurazione del mezzo liquido.
Materiali delle parti principali e pressione nominale di funzionamento
| |
Conchiglia e copertura |
piastra di copertura |
ruota ovale |
Fabbricazione a partire da prodotti di origine animale |
busta |
Pressione nominale ((MPa) |
| LC-A |
Acciaio fuso |
di ferro fuso |
Ferro fuso, acciaio inossidabile
Leghe di alluminio,
materiale di ingegneria
|
Acciaio inossidabile |
Confezioni di altri tipi |
1.6 |
| LC-E |
Acciaio fuso |
di ferro fuso |
Sotto DN50 6.3
DN80-100 4.0 6.3
DN150-200 2.5
|
| LC-B,C |
Acciaio inossidabile |
Acciaio inossidabile |
Acciaio inossidabile |
Grafite, cuscinetti per laminato |
1.6,2.5 |
|
Nota:1. 0Cr18Ni12Mo2Ti per il tipo LC-C; 0Cr18Ni9Ti per il tipo LC-B.
2La flangia è convessa a meno di 2,5 MPa e la rugosità a 6,3 MPa e entrambe le due a 4,0 MPa.
|
2- Classe di precisione, classe 0.5Classe 0.2
3. Temperatura di funzionamento: serie LC-A ((-20°C~+60°C),serie LC-B,E,L ((-41°C~+60°C)
60°C~200°C ((con radiatore ad alta temperatura installato)
4 Marchio a prova di esplosione: ExiaIICT5, dIIBT4
5- Intervallo di flusso: unità: m3/h
| Tipo |
DN |
Viscosità (mPa. s) |
|
< 0.3
|
0.3~0.8
|
0.8~2 |
2 ~ 200 |
200~1000
|
1000~2000
|
| LC-10 |
10
|
|
0.2-0.5
|
|
0.08-0.5 |
0.08-0.5 |
0.05-0.5
|
0.06-0.3 |
0.03-0.3
|
0.03-0.2
|
| LC-15 |
15
|
|
0.75-1.
5
|
|
0.3-1.5 |
0.3-1.5 |
0.15-1.5
0.3-3
|
0.2-1.0 |
0.1-1.05
|
0.07-0.75
|
| LC-20 |
20
|
|
1.5-3
|
1 - 3 |
0.5-3 |
0.5-3 |
0.3-3
1.5-15
|
0.4-2.1 |
0.2-2.1
|
0.15-1.5
|
| LC-25 |
25
|
4-6
|
3-6
|
2-6 |
1-6 |
1-6 |
0.6-6
1.56-15
|
0.8-4.2 |
0.4-4.2
|
0.3-3
|
| LC-40 |
40
|
9-15
|
7.5-15
|
5-15 |
2.5-15 |
2.5-15 |
1.5-15
|
2.1-10.5 |
1.0-10.5
|
0.7-7.5
|
| LC-50 |
50
|
10-24
|
8-24
|
8-24 |
4.8-24 |
4.8-24 |
2.4-24
|
2.46-6.8 |
1.6-16.8
|
1.2-12
|
| LC-B40,50 |
40,50 |
8-20 |
6-20 |
6-20 |
4-20 |
4-20 |
2-20 |
2.8-14 |
1.4-14 |
1.0-10 |
| LC-65 |
65
|
27-40
|
20-40 anni
|
15-40 |
8-40 |
8-40 |
4-40
|
5.6-28 |
2.8-28
|
2-20
|
| LC-80 |
80
|
40 a 60
|
30 a 60
|
Da 20 a 60 |
12-60 |
12-60 |
6 - 60
|
8.4-42 |
4.2-42
|
3 - 30
|
| LC-100 |
100
|
67-100
|
50-100
|
34-100 |
20-100 |
20-100 |
10-100
|
14 - 70 |
6 - 70
|
5-50.
|
| LC-150 |
150
|
127-190 |
95-190
|
64-190 |
38-190 |
38-190 |
19-190
|
26.6-133 |
13.3-133
|
9.5-95
|
| LC-200 |
200 |
227-340 |
170-340
|
114-340 |
56-340 |
56-340 |
34-340
|
47.6-238 |
23.8-238
|
17-170
|
| Classe di precisione |
|
0.5 |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.5 |
Nota: se la temperatura del liquido misurato è superiore a 80°C, il flusso massimo sarà pari al 90% del flusso primario e il minimo sarà pari al 120%.
Installazione e funzionamento
- Si deve installare un filtro di fronte al contatore, assicurandosi che le frecce sul fuso del contatore e il filtro puntino nella stessa direzione del flusso del liquido.
- Se il supporto misurato contiene gas, deve essere installato un separatore di gas davanti al contatore.
- Indipendentemente dal fatto che il condotto sia montato verticalmente o orizzontalmente, l'albero della ruota del contatore deve essere fissato orizzontalmente, cioè il quadrante è verticale rispetto alla superficie.
- Mentre il contatore è installato correttamente, il contatore può essere ruotato a 180° o 90° per una lettura facile.
- Prima dell'installazione del nuovo contatore, spingere le ruote ovali dalla presa di corrente per diverse volte con una barra di bambù, se le ruote non si muovono,possono essere immersi nella benzina per evitare depositi nel contatore dopo l'ispezione in fabbrica.
- All'ingresso del contatore deve essere fissata una valvola di accelerazione, all'uscita una valvola di accensione, che deve essere attivata lentamente per evitare un impatto improvviso, un flusso inverso e un martello d'acqua.
- È vietato pulire il contatore con vapore.
- Per i reparti con funzionamento continuo, è necessario montare un bypass.
- Prima dell'installazione del contatore,la condotta deve essere pulita accuratamente,e al momento della pulizia utilizzare una condotta retta al posto del contatore,per evitare impurità,residui di saldatura da entrata nel contatore.
- È vietato ispezionare il contatore in ghisa e acciaio fuso con acqua.
- Durante il funzionamento del contatore il flusso non può superare il flusso indicato sulla piastra del mamelone.
- Se il mezzo misurato è la causticità, si sceglie l'acciaio inossidabile.
