Luogo di origine:
Cina (continente)
Marca:
Kacise
Certificazione:
certificate of explosion-proof, CE
Numero di modello:

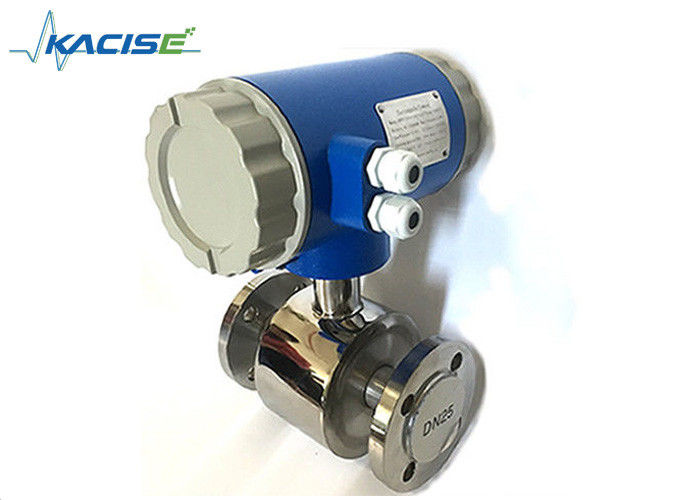

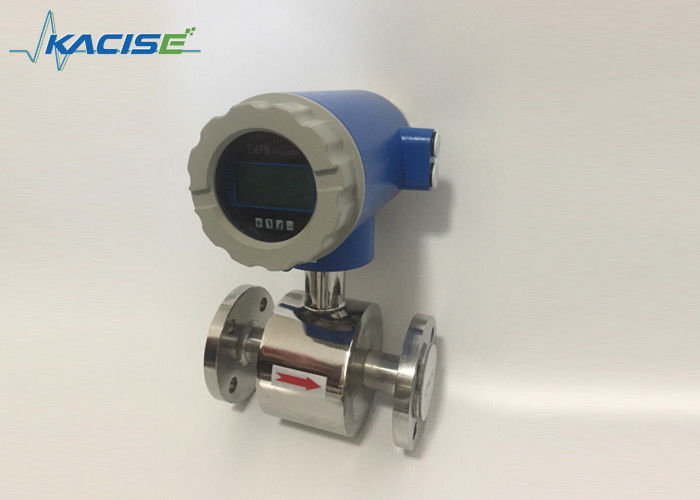

GXEFM2000
Introduzione
I flussometri magnetici possono realizzare indicazioni locali e segnali di corrente elettrica di uscita da 4 a 20 mA che possono essere utilizzati per registrare, regolare e controllare.I flussometri elettromagnetici sono ampiamente utilizzati in settori industriali quali l'industria chimica, protezione dell'ambiente, metallurgia, farmaceutica, produzione di carta, approvvigionamento e smaltimento dell'acqua, ecc.
Oltre a misurare il flusso di liquido conduttivo generale, il flussometro elettromagnetico può misurare il flusso di fluido misto liquido-solido, fluido e sale ad alta viscosità, acido forte e alcali forti.
Feature
1Strutture semplici, solide, senza parti mobili e lunga durata di funzionamento.
2Nessuna parte di fluido che intercetta, nessuna perdita di pressione e intasamento del fluido.
3Nessuna inerzia meccanica, risposta rapida e buona stabilità, applicazione nell'esame automatico, regolazione e controllo.
4. La precisione di misura non è influenzata da parametri fisici quali lo stile, la temperatura, la viscosità, la densità e la pressione.
6. Fornire molti stili di misuratori di flusso come tipo inline e tipo di inserimento, ecc.Adottare memoria EEPROM per misurare i dati di funzionamento, protezione sicura e affidabile della memoria.
7Il sensore ad alta pressione con rivestimento PFA è resistente all'alta pressione e alla pressione negativa, ed è disponibile per la chimica e la soluzione corrosiva.
8È applicabile non solo ai processi generali, ma anche in applicazioni difficili come l'estrazione mineraria, la fabbricazione della carta, la pasticceria, ecc.
Tecnicacal Datà
Misurazionesefusto
Mia.principio di sicurezza | Legge di Faraday |
Applicazioni | Fluidi elettricamente conduttivi |
Valore misurato | |
Valore primario misurato | Velocità di flusso |
Valore misurato secondario | Flusso di volume |
Progettazione
Caratteristiche | Sensore completamente saldato senza manutenzione |
Versione a flange con tubo a flusso completo | |
Pressioni nominali standard e superiori | |
Ampia gamma di diametri da DN15~3000 con rivestimenti robusti approvati per l'acqua potabile | |
Lunghezze di inserimento specifiche del settore | |
Costruzione modulare | Il sistema di misura è costituito da un sensore di flusso e da un convertitore di segnali. |
Versione compatta | Con convertitore 511B: 110~240Vac Potenza |
Con convertitore 521B: 18~36V di corrente continua | |
Con W800L/W800W: Potenza della batteria | |
Versione remota |
In versione a muro con convertitore 211B (110~240Vac o 221B convertitore 18~36V DC |
Con convertitore W800F: Batteria | |
Intervallo di misura | -12... +12m/s /-40... +40ft/s |
Misurazione di unccUracy
Condizioni di riferimento | Condizioni di flusso simili a quelle di EN 29104 |
Medio: acqua | |
Conduttività elettrica: ≥ 300μs/cm | |
Temperatura: +10~+30°C/+50~+80°F |
Settione di ingresso: ≥5DN | |
Pressione di funzionamento: 1 Bar/14,5 psig | |
Precisione del misuratore di flusso | Standard: 0,5% del tasso |
Facoltativo: 0,2% dell'aliquota |
Operacondizioni di lavoro
Te- Che cosa?rature | |
Temperatura di processo | Rivestimento in gomma dura: -5°C - +60°C |
Rivestimento in polipropilene: -5°C - +90°C | |
Involucro PTEF: -5~+120°C | |
Temperatura ambiente | Standard (con alloggiamento convertitore in alluminio) |
-20~+60°C (Proteggere gli apparecchi elettrici dall'auto riscaldamento con temperatura ambiente superiore a 55°C |
|
Temperatura di stroage | -20~70°C |
PresCerto. | |
EN 1092-1 | DN2200~3000: PN2.5 |
DN1200~2000: PN6 | |
DN200~1000: PN10 | |
DN65~150: PN16 | |
DN10~50: PN40 | |
Altre pressioni su richiesta | |
Lunghezza di inserimento ISO | Opzionale per DN15~600 |
ASME B16.5 | 1~24 ̊: 150 lb RF |
Altre pressioni su richiesta | |
JIS | DN10~1000/ 2~40 ¢: 10K |
Altre pressioni su richiesta | |
Caduta di pressione | Negliggibile |
InfluenzaId | |
Condizione fisica | Liquidi conduttivi |
Conduttività elettrica | ≥ 5 μs/cm |
Contenuto di gas ammissibile (volume) | ≤ 5% |
Contenuto solido ammissibile | ≤ 70% |
InstaIo...LaLa Commissione ccondizioni
Installazione | Fai attenzione che il sensore di flusso sia sempre pieno |
Per informazioni dettagliate, vedere il capitolo Precauzioni per l'installazione | |
Direzione del flusso | Avanti e indietro |
Freccia sul sensore di flusso indica la direzione positiva del flusso | |
Corrente di ingresso | ≥ 5 DN |
Corsa di uscita | ≥ 2 DN |
ProcessocsuNezione
Flanco | |
Codice EN1092-1 | DN25~3000 in PN6~40 |
ASME | 1~120 ̊ in 150 lb RF |
JIS | 25~1000 in 10~20k |
Progettazione della superficie della guarnizione | RF |
Altre dimensioni o valori di pressione su richiesta |
Ordinazione Informazioni
Codice del suffisso modello | Descrizione | ||||||||||
GXEFM3000 | -1200 | - Com. | -4 mA | - Il cuore. | - DC. | - Pt. | - Teflon1 | - GR | - D1400 | - Exd IIC T6 Gb | |
Diametro | - XXXX | Quattro digitali: per esempio:0010: 10mm: 0015:15mm 0100: 100mm 1000: 1000mm | |||||||||
Trasmettitore | - Com. | Tipo compatto | |||||||||
-Rem. | Tipo remoto | ||||||||||
- Il pipistrello. | Tipo di alimentazione della batteria | ||||||||||
- Pro. | tipo di controllo del processo | ||||||||||
Uscita del segnale | - No. | Nessuna uscita | |||||||||
-4 mA | 4-20mA | ||||||||||
- Tirare. | Impulso da 1 a 5 kHz | ||||||||||
- 4 pul. | 4 ~ 20mA / 1 ~ 5KHz | ||||||||||
Comunicazione | - No. | Nessuna comunicazione. | |||||||||
- Il cuore. | HART | ||||||||||
- Ministero della Difesa. | MODBUS-RTU | ||||||||||
- Pro. | PROFIBUS | ||||||||||
- GPRS. | Rete GPRS | ||||||||||
- CDMA | CDMA netto | ||||||||||
- WHRT | HART senza fili | ||||||||||
- Altri | ordine speciale | ||||||||||
Fornitore di energia | - Climatizzatore | 85V ∼250Vac@46 ∼63Hz 20W nominali |
|||||||||
- DC. | 20~36VDC nominale 20W | ||||||||||
- Il pipistrello. | Fornitore di alimentazione a batteria | ||||||||||
- Bat + | Batteria +12Vdc doppia alimentazione | ||||||||||
Altri | richiesta speciale | ||||||||||
Materiale elettrico | -316L | Acciaio inossidabile 316L | |||||||||
- HaB | Hastelloy B | ||||||||||
- HaC | Hastelloy C276 | ||||||||||
- Pt. | Altri prodotti | ||||||||||
- Sì. | Tantalone | ||||||||||
- Ti. | Titanio | ||||||||||
- WC. | Carburo di wolframmo | ||||||||||
Materiale di rivestimento | -Rub1 | Neoprene ((-20-60°C) | |||||||||
-Rub2 | Neoprene ((-20-90°C) | ||||||||||
- TEF1 | politetrafluoroetilene ((-30-120°C) | ||||||||||
- Tef2 | polietetrafluroetilene ((-20-160°C) | ||||||||||
- P | Poliuretano | ||||||||||
- FVMQ | FVMQ | ||||||||||
- PFA. | DFA | ||||||||||
- ETFE | Tetrafluoroetilene di etilene | ||||||||||
Anello di messa a terra | - No. | Nessun anello di terra | |||||||||
- GR | Anello di messa a terra | ||||||||||
- GE | Elettrodo di messa a terra | ||||||||||
Attributo di connessione della parte bagnata | - DXX | DXX: D06, D10, D16, D25, D40 D06: DIN PN6: D10: DIN PIN10D16: DIN PN16; D25: DIN PN25 D40: DIN PN40 ecc |
|||||||||
- AX. | AX: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# | ||||||||||
- JX. | JX: J1, J2, J3 J1: JIS10K; J2: JIS 20K; J3: JIS 30K |
||||||||||
-WF | Connessione a wafer (disponibile per DN2).5(DN6) Materiale del corpo: acciaio inossidabile | ||||||||||
- TR | Triclampo per il tipo sanitario (materiale del corpo: acciaio inossidabile) | ||||||||||
Classe a prova di esplosione | - Exd IIC T6 Gb | Exd IIC T6 Gb | |||||||||
- No. | Non ne ho bisogno. |
