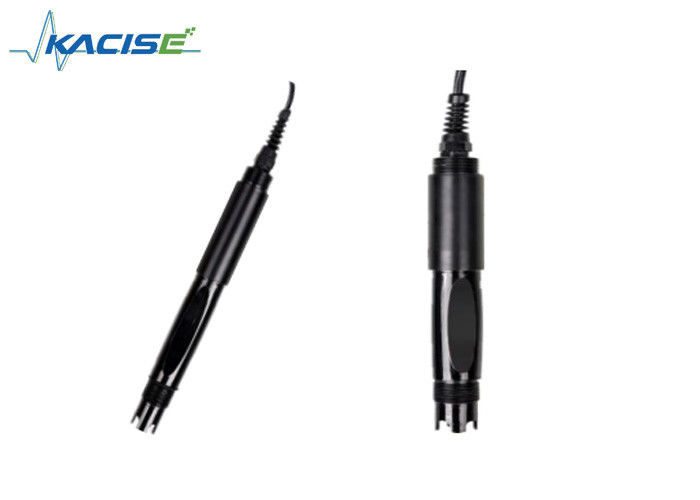

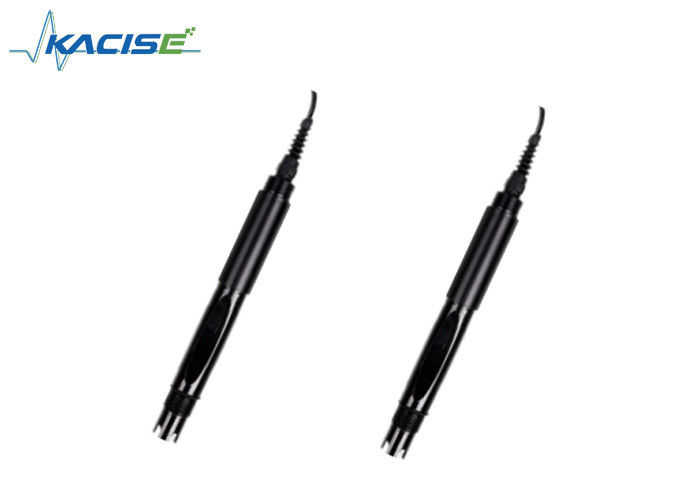

KWS-700 Sensore di pH online


Introduzione

KWS-700 sensore di pH online è utilizzato nel monitoraggio della qualità dell'acqua ambientale, acido/alcali/soluzione di sale, processo di reazione chimica, processo di produzione industriale,può soddisfare i requisiti di misurazione del pH in linea per la maggior parte delle applicazioni industriali.

Caratteristica

Sottoscrizione: RS-485 (Modbus/RTU).
Connessione conveniente con apparecchiature di terze parti quali PLC, DCS, computer di controllo industriale, controller generale, strumento di registrazione senza carta o schermo di lancio.
Doppio amplificatore differenziale ad alta impedenza con forte anti-interferenza e risposta rapida.

La sonda di pH brevettata, la soluzione di riferimento interna, sfocia molto lentamente dal ponte di sale microporoso sotto una pressione di almeno 100KPa (1Bar),e il suo sanguinamento in avanti continua per più di 20 mesiUn tale sistema di riferimento è molto stabile e la vita dell'elettrodo è prolungata di due volte rispetto agli elettrodi industriali convenzionali.
Facile da installare: filo di tubo 3/4 NPT per una facile installazione sommergibile o installazione in tubi e serbatoi.

Specifiche tecniche

Dimensione

Installazione e connessione elettrica

Installazione

Nota: il sensore non deve essere installato a testa in giù o orizzontalmente quando è installato, almeno ad un angolo di 15 gradi o più.

Cablaggio

a) Linea rossa - cavo di alimentazione (12 ~ 24V)
b) Linea nera - terreno (GND)
c) Linea blu - 485A
d) Linea bianca - 485B
e) filo nudo - filo blindato
Dopo aver completato il cablaggio, si deve controllare attentamente per evitare connessioni errate prima di accendere.

Specificità del cavo: considerando che il cavo è immerso in acqua (compresa l'acqua di mare) per lungo tempo o esposto all'aria, il cavo ha una certa resistenza alla corrosione.Il diametro esterno del cavo è di Φ6 mm e tutte le interfacce sono impermeabili.

Servizi di manutenzione

Utilizzo e manutenzione

Quando si misura il sensore di pH, esso deve essere pulito in acqua distillata (o in acqua deionizzata),e la carta filtrabile deve essere utilizzata per assorbire l'umidità per evitare l'introduzione di impurità nel liquido da testare. 1/3 del sensore deve essere inserito nella soluzione da testare.
Il sensore deve essere lavato quando non è in uso, inserito in un involucro protettivo con una soluzione di cloruro di potassio da 3,5 mol/l, o inserito in un contenitore con un 3.Soluzione di cloruro di potassio 5 mol/l.
Controllare se il terminale è asciutto. Se è macchiato, asciugarlo con alcool assoluto e asciugarlo. Evitare l'immersione a lungo termine in acqua distillata o soluzione proteica e evitare il contatto con il grasso di silicone.Con sensore più lungo, il suo film di vetro può diventare traslucido o con depositi, che possono essere lavati con acido cloridrico diluito e sciacquati con acqua.deve essere calibrato con il contatore per la calibrazione.
Quando la taratura e la misurazione non possono essere eseguite mentre il sensore viene mantenuto e mantenuto nel modo sopra indicato, il sensore ha fallito.

Tabella di riferimento del pH del tampone standard

La lettura effettiva e lo standard dello strumento hanno talvolta un errore di ± 1 cifra.

Calibrazione

Nota: il sensore è stato calibrato in fabbrica, se non supera l'errore di misura, la calibrazione non deve essere casuale.

a) Calibrazione zero
Utilizzare 250 ml di acqua distillata in una bombola di misura, versare in un bicchiere, aggiungere un pacchetto di polvere di taratura con pH=6,86, mescolare uniformemente con una barra di vetro fino a quando la polvere non si dissolve completamente,configurare la soluzione con pH=6.86, inserire il sensore nella soluzione, attendere 3 ~ 5 minuti, dopo che il valore è stabile, vedere se il valore visualizzato è 6,86.Per le istruzioni di taratura si rimanda all'appendice .

b) Calibrazione della pendenza
Per la soluzione acida: prendere 250 ml di acqua distillata in una bombola di misura, versare in un bicchiere, aggiungere un pacchetto di polvere di taratura con pH=4,00,mescolare uniformemente con una barra di vetro fino a quando la polvere non si dissolve completamente, e impostare la soluzione topH=4.00; nella soluzione, attendere da 3 a 5 minuti. Dopo che il valore è stabile, verificare se il valore è 4.00. In caso contrario, è richiesta la taratura della pendenza.Per le istruzioni di taratura si rimanda all'appendice.

Per la soluzione alcalina: prendere 250 ml di acqua distillata in una bombola di misura, versare in un bicchiere, aggiungere un pacchetto di polvere di taratura con pH=9,18mescolare uniformemente con una barra di vetro fino a quando la polvere non si dissolve completamente, e impostare la soluzione a pH = 9,18; nella soluzione, attendere da 3 a 5 minuti. Dopo che il valore è stabile, verificare se il display è 9,18. In caso contrario, è richiesta la taratura della pendenza.Per le istruzioni di taratura si rimanda all'appendice.

Assicurazione della qualità

I servizi di controllo della qualità dispongono di procedure di controllo standardizzate, dotate di attrezzature e strumenti di rilevamento avanzati,e in stretta conformità alle procedure di prova per i prodotti che fanno 72 ore di test di invecchiamento, test di stabilità, non di fabbrica di prodotti standard.

La parte ricevente restituisce direttamente il lotto di prodotto con un tasso di guasto del 2% e tutti i costi sostenuti sono a carico del fornitore.La norma di riferimento si riferisce alla descrizione del prodotto fornita dal fornitore.

Garantire la quantità di merci e la velocità di spedizione.

Impegno di servizio

L'azienda fornisce un servizio post-vendita locale entro un anno dalla data di vendita, ma non include i danni causati da un uso improprio.Ma i costi di spedizione devono essere considerati.Se danneggiato in viaggio, la società riparerà il danno dello strumento gratuitamente.


Comunicazione dei dati dell'appendice

1. Formato dei dati

Il formato di dati predefinito per la comunicazione Modbus è: 9600, n, 8, 1 (velocità di baud 9600bps, 1 bit di inizio, 8 bit di dati, nessuna parità, 1 bit di stop).
I parametri come il tasso di segnalazione possono essere personalizzati.

2. Formato del quadro informativo

a) Quadro di istruzioni di lettura dei dati
06 03 xx xx xx xx xx
Indirizzo Codice di funzione Indirizzo del registro Numero di registri Codice di controllo CRC (primo byte basso)
b) Quadro di risposta dei dati di lettura
06 03 xx xx...... xx xx xx
Indirizzo Funzione codice Bytes Risposta dati codice di controllo CRC (basso byte prima)
c) Scrivere il quadro di istruzioni dei dati
06 06 xx xx xx xx
Indirizzo Codice di funzione Indirizzo di registro Scrivere dati Codice di controllo CRC (primo byte basso)
d) Scrivere il quadro di risposta dei dati (stesso quadro di comando dei dati)
06 06 xx xx xx xx
Indirizzo Codice di funzione Indirizzo di registro Scrivere dati Codice di controllo CRC (primo byte basso)

3Indirizzo di registrazione

Nota:
a) Indirizzo del registro Modbus secondo il protocollo definito con l'indirizzo di partenza del tipo di registro (16 hex rappresenta il registro effettivo dell'indirizzo di partenza tra parentesi).
b) Quando si modifica l'indirizzo del sensore, l'indirizzo del sensore nel comando di ritorno è il nuovo indirizzo modificato.
c) La definizione dei dati che restituisce il valore misurato al momento della lettura dei dati:
XX XX XX XX

2-byte misurazione 2 byte scala di valori di misurazione numero 2 byte valore di temperatura 2 byte scala di temperatura

Il tipo di dati predefinito è: numero intero a due byte, primo byte alto; altri sono opzionali come tipi a virgola mobile.
4Esempio di comando.

a) Leggere le istruzioni sui dati:
Funzione: ottenere il pH e la temperatura della sonda di misurazione; l'unità di pH è il pH; l'unità di temperatura è °C.
Quadro delle richieste: 06 03 00 00 00 04 45 BE;
Quadro di risposta: 06 03 08 00 62 00 02 01 01 00 01 24 59

Esempio di lettura:

pH: 00 62 indica il valore di pH in esadecimale, 00 02 indica che il valore di pH ha 2
decimali e viene convertito in un valore decimale di 0,98.
Valore di temperatura: 01 01 indica il valore esadecimale di lettura della temperatura, 00 01 indica che
il valore della temperatura ha 1 decimale e viene convertito in un valore decimale di 25,7.

b) Istruzioni di taratura:

Calibrazione a zero
Funzione: impostare il valore di calibrazione del pH zero dell'elettrodo. Il valore zero si basa sul pH standard di 6,86.
Quadro di richiesta: 06 06 10 00 00 00 8C BD
Quadro di risposta: 06 06 10 00 00 00 8C BD
Calibrazione della pendenza
Funzione: impostare il valore di taratura della pendenza del pH dell'elettrodo; la taratura della pendenza è suddivisa in taratura del punto alto e del punto basso e la soluzione alcalina è misurata al punto alto;la soluzione acida viene misurata al punto più basso, dove la soluzione standard è alta qui.
punto 9.18pH, soluzione standard a bassa pressione di 4,00pH del punto di riferimento di taratura, esempi:
Calibrazione del pH della soluzione standard ad alto punto 9,18:
Quadro di domanda: 06 06 10 04 00 00 CD 7C
Quadro di risposta: 06 06 10 04 00 00
Soluzione standard bassa calibrazione del pH 4,00:
Quadro di richiesta: 06 06 10 02 00 00 2D 7D
Quadro di risposta: 06 06 10 02 00 00 2D 7D

c) Impostare l'indirizzo ID del dispositivo:

Funzione: impostare l'indirizzo del dispositivo MODBUS dell'elettrodo;
Cambiare l'indirizzo del dispositivo da 06 a 01.
Quadro di domanda: 06 06 20 02 00 01 E3 BD
Quadro di risposta: 06 06 20 02 00 01 E3 BD

5. Risposta di errore

Se il sensore non esegue correttamente il comando host, restituisce le seguenti informazioni di formato:

a) Codice: 01 ¢ errore di codice di funzione
03 dati errati
b) COM: Codice di funzione ricevuto
