Luogo di origine: | La Cina |
Marca: | KACISE |
Certificazione: | CE |
Numero di modello: | Serie di LC |
Quantità di ordine minimo: | 0-100 |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | cartone/caso di legno, o richieste dei clienti |
Tempi di consegna: | 5-8 giorni lavorativi |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal |
Capacità di alimentazione: | 10000pcs/month |
Accuratezza:: | 0,5 gradi, 0,2 gradi | Protetto contro le esplosioni:: | ExiaCT5Ⅱ, Ⅱ CT5 di d |
---|---|---|---|
Temperatura di funzionamento:: | LC-A (- 20℃~+60℃), LC-B, E, L (- 41℃~+60℃), tipo 60℃~200℃ può essere personalizzato. LC-Q, L: -20℃~+ | Temperatura di funzionamento:: | lavoro generale 20 in- ~ + ℃ 60) |
Il tipo del trasmettitore:: | GF, MF, Ag19 | La struttura del trasmettitore:: | BGF, FX, LC - 13 |
La pressione nominale:: | 1,6 MPa | Gli altri parametri tecnici:: | vedi il LC - una serie |
Evidenziare: | Trasmettitore livellato ultrasonico,sensore livellato liquido ultrasonico |

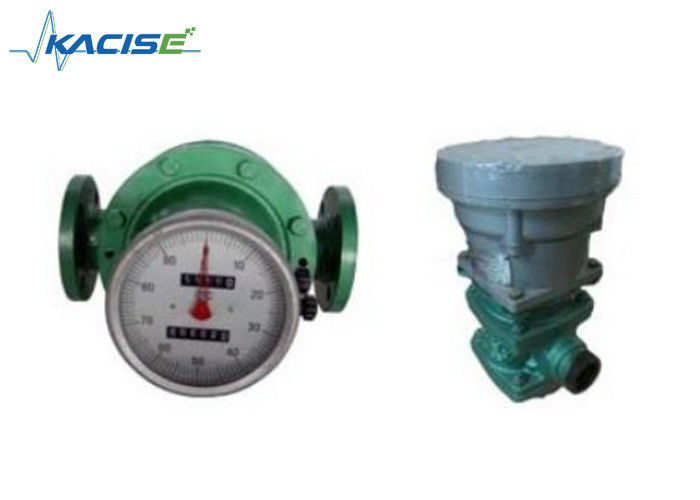

Misuratore di flusso di ingranaggi ovale della serie LC
Introduzione
Il flussometro ovale della serie LC rappresenta il prodotto di punta della nostra azienda.con una lunghezza massima di 20 mm o più, ma non superiore a 30 mm,Rinomato per la sua struttura semplice, le sue prestazioni affidabili e la sua elevata precisione, questo misuratore di portata non impone requisiti particolari all'importazione ed all'esportazione del tubo.Esso accoglie un ampio intervallo di viscosità nel mezzo misurato e vanta un ampio intervallo di flusso.
Il misuratore di flusso di ingranaggi ovale della serie LC trova ampie applicazioni in vari settori, tra cui petrolio, chimica, medicina, trasporto e cibo.La sua versatilità lo rende una scelta preferita per il rilevamento del flusso di liquidi sia nei settori industriali che commercialiIn particolare, questo flussometro eccelle nella misurazione del combustibile petrolifero, rendendolo particolarmente adatto per applicazioni in questo settore.
Utilizzatori
The LC-A type cast iron oval gear flow meter is extensively utilized for measuring various oil products and is particularly suitable for cast iron material that is resistant to corrosion in liquid mediums.
Il misuratore di flusso di ingranaggi ovali in acciaio fuso di tipo LC-E è progettato per misurare mezzi ad alta pressione e a bassa corrosione.
Il misuratore di flusso di ingranaggio ovale in ghisa di tipo LC-Q, dotato di un rotore in lega di alluminio, è adatto per misurare liquidi a bassa viscosità e a bassa corrosione, compresa la benzina.
I tipi LC-B e C, entrambi costruiti in acciaio inossidabile, trovano ampie applicazioni nella misurazione di mezzi liquidi corrosivi forti, come acidi, alcali, sali e composti organici.
Il tipo LC-L, realizzato in lega di alluminio, è un misuratore di flusso di ingranaggio ovale compatto ampiamente utilizzato per misurare mezzi liquidi a bassa corrosione, come l'acqua.
Parametri tecnici del flussometro ovale
Il materiale principale e la pressione nominale
2. Precisione: 0,5 grado, 0,2 grado
3.Temperatura di funzionamento: LC-A ((-20°C~+60°C),LC-B,E,L ((-41°C~+60°C), 60°C~200°C.
4. a prova di esplosione: ExiaIICT5, dIICT5
5. Intervallo di flusso come indicato nella tabella seguente (unità: m3/h)
Nota:Quando la viscosità del liquido misurata è superiore a 2000 mpa.S, il misuratore di portata adotta la viscosità
Struttura, può essere utilizzato per 20000 mpa.S o superiore.
Altro misuratore di portata speciale di ingranaggi ovali della serie LC
Far Eastone ovale visuale del flussometro
Far eastuno ovale di trasmissione flussometro è composto da ontologia e il trasmettitore, liquido nel flusso del tubo
Il segnale di impulso di flusso o analogico può essere convertito direttamente in segnale di impulso di flusso o in output di segnale analogico.
I segnali e il nostro strumento di visualizzazione o altro strumento secondario e sistema di supporto, che può
Controllo automatico, registrazione della necessità di regolazione.
Indice tecnico
1Il livello di precisione: 0.5- 0.2
2Temperatura di lavoro: lavoro generale a - 20 ~ + 60 °C)
3- Tipo di trasmettitore: GF, MF, Ag19
4Struttura del trasmettitore: BGF, FX, LC-13
Visualizzazione del flussometro di ingranaggio ovale leggero
Il misuratore di flusso di ingranaggio ovale leggero è principalmente per ridurre il misuratore di flusso uso conveniente del cliente e
ricerca e sviluppo di un nuovo tipo di misuratore di flusso, suddiviso in nuovo misuratore di flusso di luce.
(LC A xx II serie) e misuratore di luce di alluminio intero (LC - L, LC - AL serie).
design innovativo, peso leggero, aspetto unico e bello, montaggio conveniente, alta precisione, grande,
Stabilità lineare di flusso medio e piccolo, ripetibilità è buona aspettare una caratteristica.
Indice tecnico
1Il livello di precisione: 0.5- 0.2
2La pressione nominale: 1,6 MPa
3- per gli altri parametri tecnici: cfr. serie LC - A
4. Principali materiali componenti nella tabella seguente
LC-U serie giacca di conservazione del calore di portata ovale flussometro
Per affrontare le sfide poste dai supporti soggetti a solidificazione a temperatura ambiente o a condensazione in determinate condizioni di temperatura durante il trasporto e il monitoraggio del traffico attraverso le condotte,è comune l'implementazione di un sistema di riscaldamento per il mezzo di condotta. Questo sistema garantisce che il mezzo rimanga fuso e adeguatamente riscaldato. Tuttavia, a causa delle restrizioni sul passaggio del vapore nelle vicinanze del flussometro a ingranaggio ovale (per evitare danni al contatore),Abbiamo sviluppato misuratori di flusso di ingranaggi ovali con caratteristiche di giacca isolante.
Questo disegno incorpora una giacca isolante attorno al guscio del contatore, che fornisce uno strato di isolamento per facilitare il flusso dei mezzi solidificati e mantenere una temperatura specifica,garantire il normale funzionamento del flussometroLa struttura della giacca di isolamento può anche essere adottata di fronte al filtro quando è installato il flussometro a ingranaggio ovale.La struttura di ingresso e uscita della giacca isolante è in genere progettata con una flange di calibro DN15La pressione nominale per la giacca isolante è di 0,5 MPa,ma può anche essere personalizzato per soddisfare le esigenze specifiche del cliente.
Misuratore di portata meccanico di serie LC-D
Il flussometro meccanico quantitativo ovale di tipo LC-D, denominato flussometro, è uno strumento specializzato composto da tre componenti principali: il flussometro ovale, il riduttore,e contatore quantitativo.
Questo misuratore di portata è progettato per misurare con precisione il volume di liquido cumulato.la valvola di controllo del circuito elettrico si chiude o si apre automaticamente, che soddisfano i requisiti per il controllo del flusso.
Referenza per la selezione delle parti e della forma della struttura del flussometro volumetrico
Contatore e governatore
1. contatore: A, A1, J1, Z, A5, A6, M11, M12, S1, BELZ
2. governatore: JT1, GT/F, Y1, Y2, G
3La configurazione del flussometro volumetrico è la seguente:
4Il radiatore è utilizzato per alte temperature, come segue:
Nota:T è il flussometro di temperatura per 60-120 °C. In assenza di trasmettitore, può essere senza radiatore.
T1 è un misuratore di flusso ad alta temperatura per 120-200 °C, con radiatore lungo.
T2 è un misuratore di portata ad alta temperatura per 60-120 °C, con trasmettitore e radiatore corto.
Misuratore di flusso di ingranaggio ovale Informazioni di ordinazione
Nota:
1Se il materiale di ingranaggio ovale e il materiale di conchiglia sono uguali, non è necessario notare il materiale di ingranaggio ovale.
2. materiale B-0Cr18Ni9Ti; C-0Cr18Nil2Mo2tI
3Aggiungere B prima del trasmettitore significa trasmettitore a prova di esplosione.
4.Alto termometro non ha bisogno di essere con il radiatore, basta notare T.
Requisiti particolari:
MI | HG | SH | SM | AS | JS |
Industria militare | Ingegneria chimica | Ingegneria petrolchimica | spedizione | Americano | Standard giapponese |
