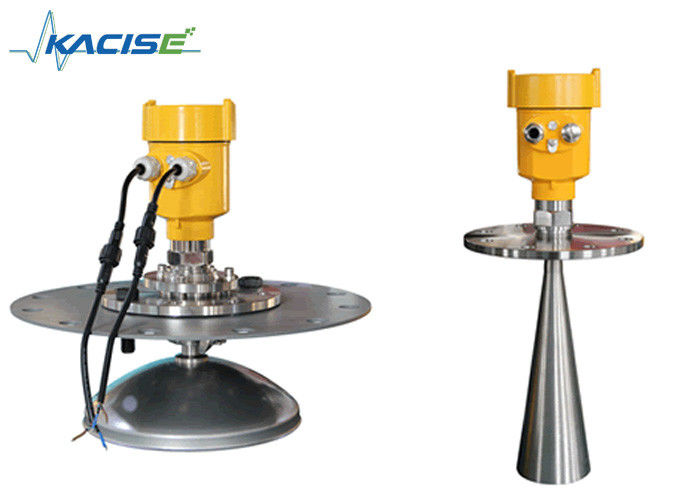

metro ad alta frequenza del livello del radar 26G per prodotto solido 80 metri di gamma

1. Introduzione

Questa serie di misuratori di livello radar ha adottato un sensore radar ad alta frequenza 26G, la portata massima di misurazione può raggiungere fino a 80 metri. L'antenna è ottimizzata per l'ulteriore elaborazione, i nuovi microprocessori veloci hanno una maggiore velocità ed efficienza può essere eseguita l'analisi del segnale, la strumentazione può essere utilizzata per reattore, silos solido e ambiente di misurazione molto complesso.

2. Principio

L'impulso a microonde dell'antenna del trasmettitore di livello radar è stretto, l'antenna di trasmissione verso il basso. L'esposizione a microonde alla superficie media viene nuovamente riflessa dal sistema dell'antenna che riceve, invia il segnale al circuito elettronico convertito automaticamente in segnali di livello (perché la velocità di propagazione delle microonde, l'onda elettromagnetica per raggiungere l'obiettivo e il riflesso al ricevitore questa volta è quasi istantaneo)

A Gamma impostata B Regolazione bassa C Alta D Area cieca

Specifiche tecniche e selezione dei modelli:

Applicazione: materiale solido, polvere forte, facile da cristallizzare, occasione di condensazione

Gamma di misurazione: 80 metri

Connessione al processo: flangia universale

Temperatura media: -40 ℃ ~ 250 ℃

Pressione di processo: -0,1 ~ 0,1 MPa

Precisione: ± 15mm

Grado di protezione: IP67

Gamma di frequenza: 26 GHz

Uscita segnale: 4 ... 20mA / HART (a due fili / quattro) RS485 / Modbus

Misura del dato: fondo filettato o superficie di tenuta della flangia

Nota: assicurarsi che il misuratore di livello radar al livello più alto non possa entrare nell'area cieca di misurazione (Figura D mostrata di seguito)

Le caratteristiche del misuratore di livello radar 26G:

Dimensioni dell'antenna piccole, facili da installare; Radar senza contatto, nessuna usura, nessun inquinamento.

Quasi nessuna corrosione, effetto bolla; quasi non influenzato dal vapore acqueo nell'atmosfera, la temperatura e la pressione cambiano.

L'ambiente grave della polvere sul lavoro di misurazione ad alto livello ha scarso effetto.

Una lunghezza d'onda più corta, il riflesso dell'inclinazione della superficie solida è migliore.

L'angolo del fascio è piccolo, l'energia è concentrata, può migliorare la capacità di eco ed evitare interferenze.

La gamma di misurazione è più piccola, poiché una misurazione produrrà buoni risultati.

Alto rapporto segnale-rumore, lo stato di fluttuazione del livello può ottenere prestazioni migliori.

Alta frequenza, misurazione della costante dielettrica solida e bassa della scelta migliore.

La connessione elettrica

La tensione di alimentazione:

(4 ~ 20) mA / HART (sistema a due fili)

L'alimentazione e il segnale di corrente in uscita condividono un cavo schermato a due conduttori. La gamma della tensione di alimentazione è riportata nei dati tecnici. Per i tipi a sicurezza intrinseca deve essere una barriera di sicurezza tra l'alimentazione e lo strumento.

(4 ~ 20) mA / HART (sistema a quattro fili)

Separare l'alimentazione e il segnale di corrente, rispettivamente utilizzando un cavo schermato a due conduttori. La gamma della tensione di alimentazione è riportata nei dati tecnici.

RS485 / Modbus

L'alimentazione e la linea del segnale Modbus si separano in modo drastico utilizzando un cavo schermato a due conduttori, la gamma di tensione dell'alimentatore visualizza i dati tecnici.

3. Dimensione dell'aspetto:

Modalità di connessione

Schema elettrico a due fili 24V come segue:

La connessione a quattro fili 220V è la seguente:
