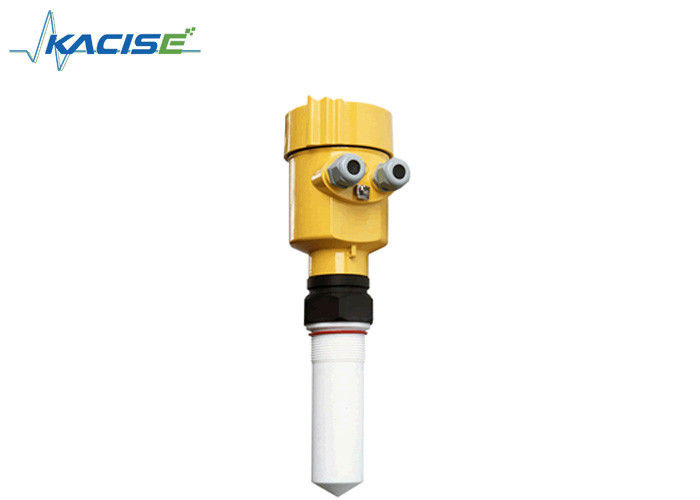

Non metro del livello del fluido del radar del contatto per la misurazione della costante dielettrica solida e bassa

Non metro del livello del fluido del radar del contatto per la misurazione della costante dielettrica solida e bassa

  • Non metro del livello del fluido del radar del contatto per la misurazione della costante dielettrica solida e bassa
  • Non metro del livello del fluido del radar del contatto per la misurazione della costante dielettrica solida e bassa
Non metro del livello del fluido del radar del contatto per la misurazione della costante dielettrica solida e bassa
Dettagli:
Luogo di origine: La Cina
Marca: KACISE
Certificazione: CE
Numero di modello: KLD-2601
Termini di pagamento e spedizione:
Quantità di ordine minimo: 0-100
Prezzo: Negotiable
Imballaggi particolari: cartone/caso di legno, o richieste dei clienti
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
Capacità di alimentazione: 10000pcs/month
Contatto
Descrizione di prodotto dettagliata
Campo di misura: 10 metri Collegamento trattato: filo/flangia
Temperatura media: -40℃ ~ 130℃ Pressione trattata: -0.1~0.3 MPa
Accuratezza: ±5mm Grado di protezione: IP67
Gamma di frequenza: 26GHz Grado protetto contro le esplosioni: Ia IIC T6 GB del Ⅱ C T6 GA Exd di Exia
Evidenziare:

Trasmettitore livellato ultrasonico

,

sensore livellato liquido ultrasonico

Non metro del livello del fluido del radar del contatto per la misurazione della costante dielettrica solida e bassa

Panoramica del prodotto
Questo sensore radar ad alta frequenza adottato metro 26G del livello del radar, la gamma massima di misura può raggiungere fino a 80 metri. L'antenna è trasformazione ulteriore ottimizzata, i nuovi microprocessori veloci ha più alta velocità e l'efficienza può essere l'analisi fatta del segnale, la strumentazione può essere usata per il reattore, il silo solido e l'ambiente molto complesso di misura

Principio
L'impulso livellato di microonda dell'antenna di trasmettitore del radar è stretto, l'antenna discendente della trasmissione. L'esposizione di microonda alla superficie media è riflessa indietro ancora dal sistema di antenne riceve, invia il segnale al circuito elettronico convertito automaticamente in segnali livellati (perché la velocità della propagazione di microonda, onda elettromagnetica per raggiungere l'obiettivo e riflessi di nuovo al ricevitore questo volta è quasi istantanea)


Della gamma B un'alta D area cieca bassa stabilita di adeguamento C

    Non metro del livello del fluido del radar del contatto per la misurazione della costante dielettrica solida e bassa 0
Misura di dato: Fondo della filettatura o la superficie di tenuta della flangia
Nota: Assicuri che il metro del livello del radar il più ad alto livello non possa entrare nell'area cieca di misurazione (figura D indicata sotto).

Le caratteristiche del metro del livello del radar 26G
    Piccola dimensione dell'antenna, facile installare; Radar senza contatto, nessun'usura, nessun inquinamento.
    Quasi nessuna corrosione, effetto della bolla; quasi non colpito dal vapore acqueo nell'atmosfera, nella temperatura e nei cambiamenti di pressione.
    L'ambiente serio della polvere sul lavoro ad alto livello del tester ha scarso effetto.
    Una più breve lunghezza d'onda, la riflessione dell'inclinazione della superficie del solido è migliore.
    L'angolo d'apertura è piccolo, l'energia è concentrato, può migliorare l'abilità dell'eco ed evitare l'interferenza.
    Il campo di misura è più piccolo, dato che una misura darà i buoni risultati.
    L'alto rapporto segnale-rumore, lo stato di fluttuazione livellata può ottenere la prestazione migliore.
    Alta frequenza, misura della costante dielettrica solida e bassa di migliore scelta.

Parametri tecnici

Abitazione

Guarnizione fra alloggio e

abitazione della copertura

Gomma di silicone
Finestra dell'alloggio Policarbonato
Il morsetto di terra Acciaio inossidabile
La tensione di alimentazione elettrica
Bifilare Il di tipo corrente (16 UNA CC ~ DI 26) V
  Di per sé sicuro (21,6 UNA CC ~ DI 26,4) V
  Dissipazione di potere 22.5mA/1W massimi
Ondulazione permissibile - <100hz> Uss
  - (100~100K) hertz Uss
I parametri del cavo
Entrata/spina del cavo 1 entrata del cavo M20xl.5
  1 spina cieca
Terminale ² di sezione trasversale 1.0mm del conduttore
Uscita Il segnale in uscita (4 ~ 20) mA
  Protocollo di comunicazione HART
  Risoluzione 1.6μ A
  Segnale dell'errore

Uscita corrente costante;

20. 5mA, 22mA, 3.9mA

  Il tempo integrale (0 ~ 50) s, regolabili
Zona cieca l'estremità dell'antenna
Campo di misura massimo 80m
Frequenza delle microonde 26GHz
Interfaccia di comunicazione Protocollo di comunicazione di HART
L'intervallo di misura circa 1 secondo (secondo le regolazioni di parametro)
Tempo di adeguamento circa 1 secondo (secondo le regolazioni di parametro)
Risoluzione dell'esposizione 1 millimetro

Memoria di lavoro e

temperatura del trasporto

(- ℃ di 40~100)
Temperatura trattata (la temperatura della parte dell'antenna) (- ℃ di 40~250)
Pressione Max.4MPa
Sismico ² meccanico di vibrazione l0m/s, (10 ~ 150) hertz



Istruzioni di Safty

Osservi prego i requisiti elettrici locali di codice!

Aderisca prego alle esigenze ambientali per salute e le norme di sicurezza del personale.

Tutte le componenti elettriche dell'operazione dello strumento devono essere completate dall'addestramento convenzionale dei professionisti.

Controlli prego la targhetta dello strumento per fornire il raduno di specifiche di prodotto i vostri requisiti.
   Assicuri prego che la targhetta di tensione e dello strumento di alimentazione elettrica sui requisiti.

Grado di protezione
Questo strumento soddisfa le richieste della classe IP66/67 della protezione, prego assicura la testa impermeabile di sigillamento del cavo. Il seguente diagramma



Non metro del livello del fluido del radar del contatto per la misurazione della costante dielettrica solida e bassa 1
Come installare per soddisfare le richieste di IP67
  Assicuri prego che la testa di sigillamento non sia danneggiata. Assicuri prego che il cavo non sia danneggiato.
  Assicuri prego che il cavo per uso con la specificazione elettrica del collegamento.
  Cabli nell'interfaccia elettrica prima che i suoi curvi verso il basso, assicurino che l'acqua non sfoci nelle coperture, vedano il ①
  Stringa la testa del serracavo, vedi il ②
  L'interfaccia elettrica non utilizzerà prego strettamente la spina cieca, vede il ③

Commissione dello strumento
Ci sono tre generi di metodo di ricerca degli errori
1) esposizione/tastiera
2) ricerca degli errori ospite
3) programmatore tenuto in mano di HART

Dimensione di aspetto
Non metro del livello del fluido del radar del contatto per la misurazione della costante dielettrica solida e bassa 2
Linearità del tester
 Angolo di emissione 20°

 La precisione vede il grafico
Non metro del livello del fluido del radar del contatto per la misurazione della costante dielettrica solida e bassa 3




Selezione di modello del prodotto





Licenza
Norma di P (a prova di non)
I di per sé sicuro (Exib IIC T6 GA)
Protetto contro le esplosioni di per sé sicuro ed isolato di D (Exd (ia) IIC T6 GB)
Tipo/materiale/temperatura dell'antenna
Corno/PTEE/-40 di sigillamento di F… ℃ 130
Collegamento/materiale trattati
″ A del ½ del filo G1 di G
″ NPT del ½ del filo 1 di N
Una flangia DN50/PP
Flangia DN80/PP di B
Flangia DN100/PP di C
Abitudine dello speciale di Y
Lunghezza del collegamento della nave
Un collegamento 100mm
La B personalizza
L'unità elettronica
2 (4~20) CC mA/24V/bifilari
3 (4~20) CC mA/24V/HART bifilari
4 (4~20) CA mA/220V/a quattro vie
5 RS485/Modbus
Shell/grado di protezione
L alluminio/IP67
Acciaio inossidabile/IP67 di G
Linea del cavo
M. M20x1.5
″ NPT DEL ½ DI N
Esposizione del campo/programmatore
A con
X senza
