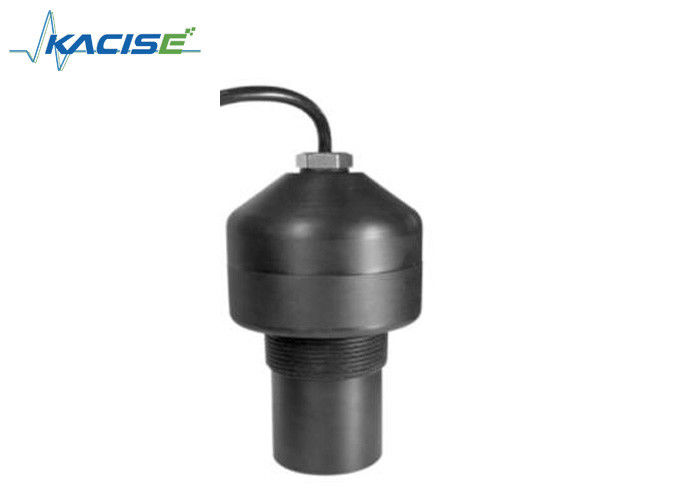

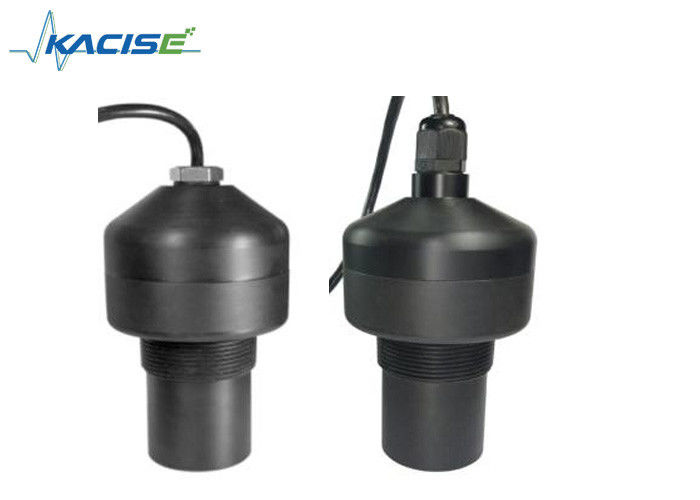

Il sensore del livello dell'acqua con un grado di protezione IP68 è adatto per gli ambienti fognari
Introduzione
Con una protezione IP68, può resistere efficacemente all'intrusione di polvere e acqua.misura con precisione il livello dell'acqua anche in condizioni difficiliFacile da installare e altamente affidabile, è la scelta perfetta per le applicazioni relative alle acque reflue.
Parametri
| Intervallo di misura |
1 metro, 2 metri, 3 metri, 4 metri, 5 metri, 6 metri, 7 metri, 8 metri |
| Prodotto di misura |
distanza tra la superficie di emissione della sonda e la superficie media |
| Filtro di sensore |
diversi fili a seconda dell'intervallo di misurazione |
| Intervallo della zona cieca |
diverse zone cieche a seconda del range di misurazione |
| Tensione di alimentazione |
DC 24V, uscita 1 direzione 4-20mA o protocollo RS485 MODBUS 1 direzione |
| Tensione di alimentazione |
DC 12V, uscita protocollo RS485 MODBUS 1 direzione; |
| Visualizzazione |
senza visualizzazione |
| Lunghezza predefinita del cavo |
1 metro |
| Cavo |
4 pin |
|
Ambiente di lavoro
temperatura
|
-20 ~ +60 °C |
|
Ambiente di lavoro
pressione
|
una pressione atmosferica standard |
|
Ambiente di lavoro
umidità
|
≤ 90% RH non condensante |
Caratteristiche
Alto grado di protezione: IP68.
Impostazione dell'indirizzo tramite RS485
Uscita: analogica o RS485, relativa alla tensione di alimentazione
Nota
4-20mA di uscita: per mettere a terra in modo affidabile la linea blu (mA??);
Si prega di collegare il terminale di messa a terra a una terra reale, come un tubo di metallo che passa attraverso l'acqua, o una barra di metallo che viene inserita nel terreno.
1. non allineare con la messa a terra dell'armadio elettrico. metterla a terra separatamente e collegarla a un palo metallico o a un tubo metallico inserito sotto la terra.
2La vernice o la ruggine sul tubo metallico a terra o sulla barra di metallo devono essere raschiate.
uscita RS485: per mettere a terra in modo affidabile la linea nera;
Si prega di collegare il terminale di messa a terra a una terra reale, come un tubo di metallo che passa attraverso l'acqua, o una barra di metallo che viene inserita nel terreno.
1. non allineare con la messa a terra dell'armadio elettrico. metterla a terra separatamente e collegarla a un palo metallico o a un tubo metallico inserito sotto la terra.
2La vernice o la ruggine sul tubo metallico a terra o sulla barra di metallo devono essere raschiate.
Cablaggio
1. 4~20mA cablaggio
Fornitore di alimentazione: linea rossa: 24VDC + linea nera: 24VDC
4 ~ 20mA: linea gialla: mA + linea blu: mA
2. 485 cablaggi di comunicazione
Fornitore di alimentazione: linea rossa: 24VDC + linea nera: 24VDC
485 comunicazione: linea blu: T/R+ Linea gialla: T/R
3. 485 cablaggi di comunicazione
Fornitore di alimentazione: linea rossa: 12VDC+ linea nera: 12VDC
485 comunicazione: linea blu: T/R+ Linea gialla: T/R
