Trasmettitori di pressione di precisione per nuclei ceramici anticorrosivi
Caratteristica
- Vari intervalli di pressione facoltativi, disponibile un intervallo di misurazione ridotto
- 0/4-20mA, 0/1-5V, 0-10V di uscita facoltativo
- Metodo di installazione sommergibile e a filo facoltativo
- corrente di uscita di linea di non polarità 2
- Voltaggio di uscita AC,DC facoltativo
- Non polarità del filo di piombo del sistema a due fili
Applicazione
- Classe media infiammabile
- Sito a prova di esplosione
- Misurazione del livello di liquidi fortemente corrosivi
- Misurazione del livello di liquidi preziosi
- Medio di corrosione
- Esperimento chimico
- Un campo ad alta temperatura
Istruzione
GXPS440 Trasmettitori di pressione di precisione per nuclei ceramici anticorrosivi è un nucleo in ceramica ad alta affidabilità, stabilità e precisione per i componenti sensibili del trasmettitore di livello.
Ampiamente utilizzato nella misurazione di livelli su piccola scala, come acqua, petrolio, gas naturale, gas di petrolio liquefatto e altri liquidi e gas corrosivi.

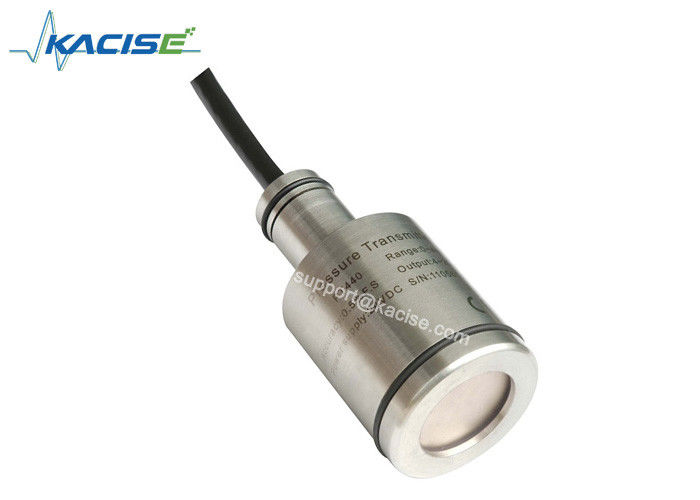

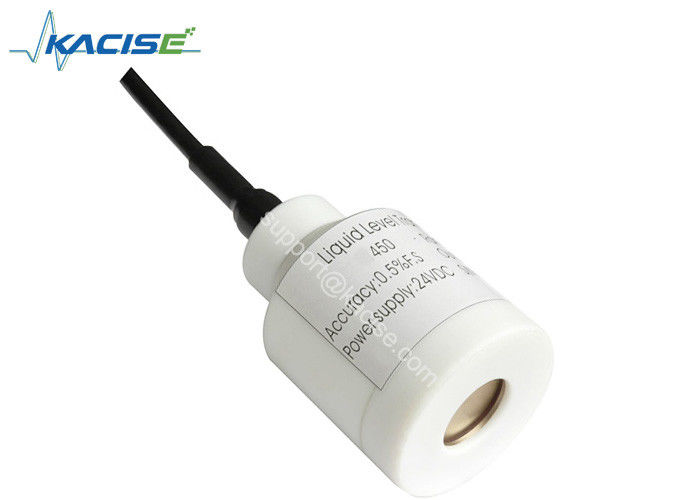

GXPS440 è il guscio SS 316L più il corpo del nucleo del condensatore in ceramica, GXPS450 è utilizza una lega di titanio + guscio PTFE, nuclei in ceramica utilizzati marchi di fama internazionale,Circuito di conversione del trasmettitore programmabile, e può facilitare la sua taratura a scala zero e completa e un leggero spostamento.
In base al diverso utilizzo del sito possiamo configurare la resistenza all'usura, resistenza all'olio, resistenza agli acidi e alle alcali, cavo di conducibilità dell'aria speciale ad alta resistenza.
Prevent Explode intrinsecamente sicuro, isolamento a prova di esplosione, a prova di esplosione, certificazione CE.
Sistema a due fili di uscita di circolazione a piombo non polare; uscita di tensione a tre fili per CA e CC
Interfaccia elettronica e definizione dei segnali
| Segnale di uscita |
| Due fili |
4 ~ 20 mA |
| Tre fili |
4 ~ 20mA, 0 ~ 20mA |
0/1 ~ 5V, 0 ~ 10V ((dc)
|
| Connessione elettrica |
| Cavo |
Sistema a due fili |
Sistema a tre fili |
| Rosso |
Potenza |
potenza |
| Blu/verde |
NULL |
uscita |
| Nero |
uscita |
Terrazzo di potenza |
| Giallo |
conduttore di schermatura |
conduttore di schermatura |
Parametro
| Spec. |
Valore numerico |
| Intervallo di pressione |
0~0,5......50mH2O |
| Pressione di sovraccarico |
1.5 volte il valore nominale |
| Contenimento secondario |
3 volte il valore nominale |
| Accuratezza |
±0,25%F.S, ±0,5%F.S, ±1,0%F.S selezionabili |
| Stabilità |
Intervallo tipico: ± 0,25% F.S., valore massimo: ± 0,5% F.S. |
| Temperatura di funzionamento |
-20°C~80°C (o -20°C~120°C) |
| Temperatura di compensazione |
-10°C~70°C (compensazione digitale di tutte le temperature) |
| Compatibilità media |
Compatibile con ceramica e PTFE |
| Performance elettrica |
Linea 2 |
Linea 3 |
| Segnale di uscita |
4 ~ 20 mA |
0/1 ~ 5V |
0~10V |
0 ~ 20 mA |
| Fornitore di alimentazione |
24VDC nominale 10~30Vdc |
24VDC nominale 6~24Vdc |
24VDC nominale 11~30Vdc |
24VDC nominale 11~30Vdc |
| Resistenza al carico |
(U-10)/0.02 (Ω) |
> 100k Ω |
| Isolamento |
> 100M Ω @50V |
| Potenza elettrica |
500V@60 secondi |
| vibrazione/impatto |
10g/5~2000Hz, assi X/Y/Z 20g seno 11ms |
| Connessione elettrica |
Sigillazione di grado 6, protezione IP68 |
| Tempo di risposta |
10 ms |
| Tipo di pressione |
manometro |
| Certificato |
sicurezza intrinseca, protezione contro le esplosioni, certificato di isolamento contro le esplosioni, CE |
| Compatibilità elettromagnetica |
radiazioni elettromagnetiche:EN50081-1/-2; sensibilità elettromagnetica: EN50082-2 |
| Difendete il fulmine. |
8 000 V a prova di pressione della conduzione dell'aria, 4000 V a prova di pressione della conduzione del cavo |
Informazioni sull'ordine
GX-Tipo-intervallo-output-precisione-potenza--lunghezza del cavo-pacchetto
- Tipo: PS440 = nucleo ceramico a piezoresistenza, PS450 = nucleo ceramico a piezocapacità, RSV = Riservato
- Distanza: 0,5m......50m= limite superiore dell'intervallo
- Prodotto:: A0=0~20mA, A4=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
- Accuratezza:0.25=±0,25% F.S., 0.5=±0,5% F.S., 1,0=±1,0% F.S.
- Potenza: DC24=24VDC,AC110=110VAC@60Hz,AC220=220VAC@50Hz
- Lunghezza del cavo: XXm=XX metro 1-150m
- Pacco:1 pezzo per imballaggio con Bb, Spuma
Per esempio:GXPS450-2.5m-A-0.5-DC24-5m-Fuma
PS450 con nucleo ceramico a capacità piezoelettrica, gamma di prova è 0-2.5mH2O, alimentazione 24Vdc 4-20mA di uscita, con cavo da 5m, confezionato in schiuma.
