| Luogo di origine: | La Cina |
| Marca: | KACISE |
| Certificazione: | CE |
| Numero di modello: | KLD-301 |
| Quantità di ordine minimo: | 1 Piece / Pieces |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | cartone/scatola di legno |
| Tempi di consegna: | 7 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 3000 Pezzi/pezzo al mese |
| Capacità: | 0,11, 0,22, 0,55, 1,1, 1,76, 2,2, 4.4t | Accuratezza: | C3 |
|---|---|---|---|
| Isteresi: | 0.017%F.S | Non linearità: | 0.017%F.S |
| Equilibrio zero: | ±2%F.S. | Materiale: | Acciaio legato |
| Evidenziare: | sensore del peso delle cellule di carico,cellula di carico di tensione,sensore del peso dell'estensimetro |
||

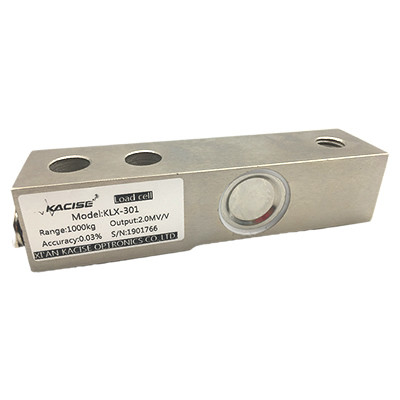

Compatta compressione del fascio di taglio della cella di carico di tensione di acciaio in lega
Introduzione
Il sensore di pesatura del fascio a sbalzo, noto anche come sensore di pesatura del fascio a taglio, presenta in genere una forma cuboidale con l'area di deformazione posizionata al centro.Dispone di due fori fissi all'estremità posteriore e di un fissaggio a pressione all'estremità anteriore, è progettato per sopportare un peso considerevole.i loro segnali vengono elaborati collettivamente e trasmessi allo strumento di misurazione attraverso un dispositivo di segnale e condizionamento per visualizzare i valori misurati.
L'elastomero del sensore adotta una struttura di trave a cantilever a taglio o piegatura con un'estremità fissa, fornendo versatilità per il cuscinetto e la misurazione di varie forze di trazione e compressione.Le caratteristiche principali includono la tenuta antirughe, un ampio raggio di misura, un'elevata precisione, prestazioni stabili e affidabili, nonché un'installazione e un utilizzo semplici.
Questo sensore è applicabile alla pesatura elettronica, a vari sistemi di misurazione e controllo per l'automazione industriale, con applicazioni che includono l'inserimento della stampa automobilistica, l'assemblaggio automatico,Prova dei prodotti 3CS, assemblaggio di nuovi prodotti energetici, test medici, robotica, assemblaggio di stampi e altri sistemi industriali di prova e controllo.e è realizzato in acciaio inossidabile per una maggiore durata.
Caratteristiche
Fatto di acciaio inossidabile, forte stabilità;
Utilizzato in varie applicazioni di timbraggio automatizzato, protezione IP68;
Applicazioni
Utilizzato principalmente per la bilancia di imballaggio, la bilancia della tramoggia e il sistema di pesatura industriale.
Specifiche tecniche
| Capacità | 0.11- 0.22- 0.55, 1.1, 1.76, 2.2, 4,4 t |
| Accuratezza | C3 |
| Sensibilità | 10,94 ± 0,1% mV/V |
| Bilancio zero | ± 2% F.S. |
| Non linearità | 0.017% F.S. |
| Isteresi | 0.017% F.S. |
| Ripetibilità | 0.017% F.S. |
| Creep (30 minuti) | 0.0166% F.S. |
| Effetto temporale sull'output | 0.014%F.S/10°C |
| Effetto di temperatura a zero | 0.0125%F.S/10°C |
| Impedanza di ingresso | 390 ± 3Ω |
| Impedanza di uscita | 350 ± 5Ω |
| Isolamento | ≥ 5000MΩ/100VDC |
| Escitazione raccomandata | 5V |
| Escitazione massima | 15V |
| Intervallo di temperatura compensato | -10-40°C |
| Intervallo di temperatura di funzionamento | -30~70°C |
| Sovraccarico sicuro | 150% F.S. |
| Sovraccarico ultimo | 300% F.S. |
| Dimensione del cavo | Φ5,4x1500 mm |
| Peso circa. |
00,9 kg (0,55 - 1,76 t) 10,6 kg (2,2 t) 2.2 kg (4,4 t) |
| Materiale | Acciaio inossidabile |
| Classe IP | Protezione IP68 |
Dimensioni e connessione
Dimensione di montaggio
| Cap (t) | A | B | C | D | E | F | G | H | J | K. | M |
| 0.11~1.76 | 133.4 | 76.2 | 25.4 | 15.4 | 30.7 | 30.2 | 57.7 | 14.2 | 13 | 20.6 | M12 |
| 2.2 | 136.7 | 76.2 | 25.4 | 18.4 | 36.8 | 36.6 | 55.6 | 16.6 | 13 | 12.5 | M12 |
| 4.4 | 171.5 | 95.3 | 38.1 | 21.4 | 43.9 | 432.9 | 73.8 | 22.9 | 20.5 | 22.2 | M20 |
