Luogo di origine:
La Cina
Marca:
Kacise
Certificazione:
Intrinsically safe, explosion proof, CE certificate
Numero di modello:
GXPS800

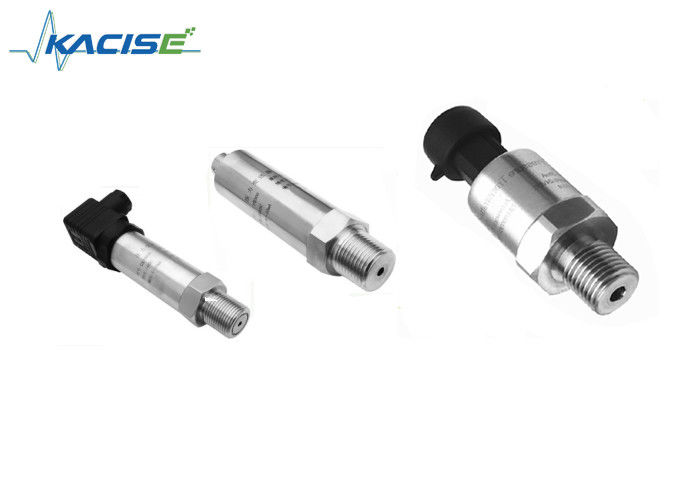

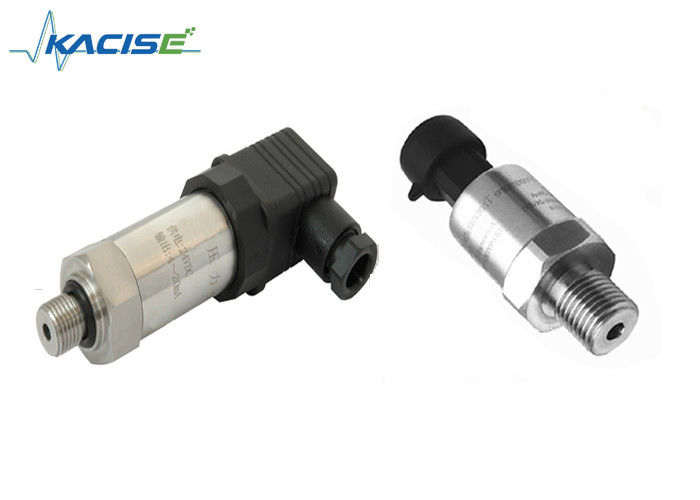

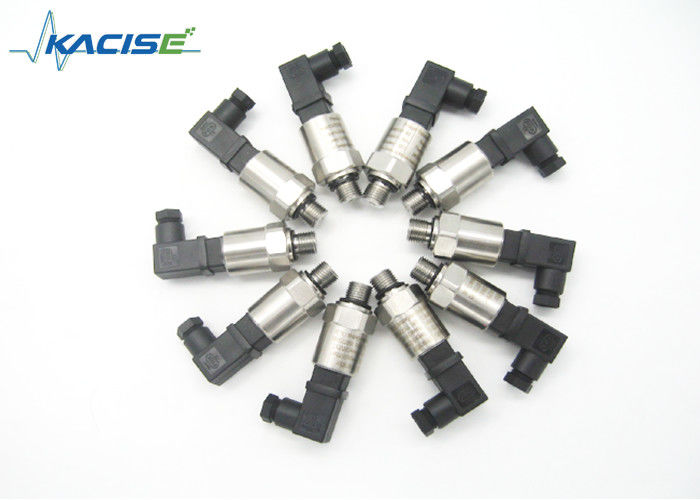

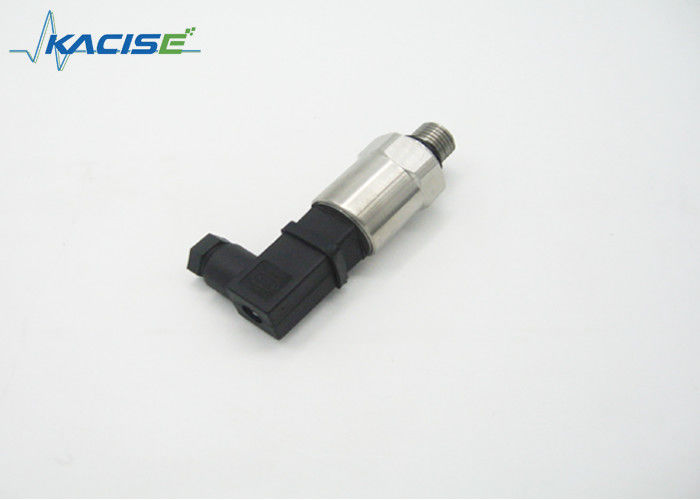

Accuratezza del ± 0,1 dell'uscita di CC e di CA di GXPS800-Series che farfuglia il centro del film
Sensori di pressione con il cavo della prova dell'acqua per il motore per veicoli
Applicazione
Caratteristica
Introduzione
Il moltiplicatore di pressione farfugliato serie del film GXPS800 è una gamma ad alta temperatura e vasta, prodotti di alta precisione. Ampiamente usato in gas, rilevazione liquida di pressione, quali acqua, petrolio, liquidi corrosivi delicati e gas.
Il centro farfugliato del film si riferisce all'uso dei metodi chimici, nel corpo del centro sul corpo elastico con i metodi chimici, farfugliare uno strato dell'isolante, farfugliare seguito sull'uso di un insieme delle misure sull'isolante metal leggermente il ponte di Wheatstone e le resistenze compensanti della temperatura ed infine coperto di strato di materiale isolante sopra la resistenza a film metallico. Quando il corpo del centro tramite deformazione dell'elastomero di pressione si presenta nel corpo elastico, un film sottile del metallo, un ponte di Wheatstone farfugliare con la deformazione accade per produrre un'uscita lineare.
Definizione elettronica dei segnali e dell'interfaccia
| Collegamento elettrico | |||||
| cavo 2 | cavo 3 | cavo 4 | Cavo | Hirschmann | Spina dell'aria |
| Potere | Potere | Power+ | Rosso | 1 | 1 |
| Uscita | Uscita | Output+ | Blu | 2 | 2 |
| Terra di potere | Elettrico | Il nero | 3 | 3 | |
| Uscita | Verde | ||||
| Schermato | schermato | Schermato | Giallo | 4 | |
Parametro
| Spec. | Valore | ||||
| Campo di pressione | -0,1….- 0.01MPa ...... 200MPa | ||||
| Pressione del carico | pressione di valore nominale di 2 volte (1.5X) | ||||
| Pressione della rottura | pressione di valore nominale di 4 volte (3X) | ||||
| Accuratezza | ±0.1%F.S, ±0.25%F.S, ±0.5%F.S | ||||
| Stabilità | Valore tipico 0.25%F.S/year, massimo 0,4% F.S | ||||
| Temperatura di funzionamento | -50°C~150°C | ||||
| Temperatura della compensazione | -20°C~120°C | ||||
| Compatibilità media | Tutto il compatibile medio caustico con 1Cr18Ni9Ti | ||||
| Prestazione elettrica | 2 sistema del cavo del cavo system3/4 | ||||
| Segnale in uscita | 4~20mA, 0~20mA, 0~10mA, 0~5V | 0~10V | |||
| Alimentazione elettrica | 12~30Vdc, 0-30VDC, 1-5V, 0.5-3V | ||||
| Pressione del carico | (U-10)/0,02 (Ω) | > 20kΩ | |||
| Isolamento | > 100M Ω@50V | ||||
| Forza elettrica | 500V@60 in secondo luogo | ||||
| Vibrazione/impatto | 10g/5~2000Hz, seno 11ms delle asce X/Y/Z20g | ||||
| Bene durevole di pressione | 2×106pressure cerchio @25°C | ||||
| Collegamento elettrico | Hirsmann, aria tappa, riparato il cavo, cavo della prova dell'acqua | ||||
| Gamma dell'esposizione | -999~1999 | ||||
| Canale di compressione | M20×1.5, G1/4, G1/2, R1/2, NPT1/2, NPT1/4 | ||||
| Tipo di pressione | G, S | Tempo di reazione: 10ms | |||
| EMI/EMC | EMI: EN50081-1/-2; Contabilità elettromagnetica: EN50082-2 | ||||
