Descrizione del prodotto
Il flussometro di massa del petrolio greggio utilizza il principio di Coriolis (forza di Coriolis) per misurare direttamente la "massa" del mezzo con una precisione eccezionale.la sua precisione rimane inalterata da fattori quali la temperatura, pressione, densità, viscosità e altri.
Questo elimina la necessità di calcoli di compensazione. Il misuratore di flusso di massa Coriolis comprende due componenti principali: il sensore e il trasmettitore.è progettato e fabbricato in conformità alle norme nazionali a prova di esplosione, garantendo sicurezza e affidabilità in ambienti potenzialmente pericolosi.
Principi di misura
I misuratori di flusso di massa di Coriolis sono costituiti da una coppia di tubi curvi nella loro struttura.Il principio di funzionamento consiste nel rilevare la forza di Coriolis che risulta dal flusso di fluido che costringe la coppia di tubi.
L'apparizione di una nuova forza, la forza di Coriolis, dipende dal soddisfacimento di due condizioni: in primo luogo, i tubi vibrano alla loro frequenza normale, e in secondo luogo,c'è un flusso di fluido all'interno dei tubiQuesta forza emerge come sintesi della forza vibrante e della forza di flusso causata dal fluido all'interno dei tubi.
Due sensori di spostamento posizionati sui lati dei tubi rilevano la forza e generano segnali elettrici. Questi segnali vengono quindi regolati e l'uscita diretta è la misurazione del flusso di massa.In sostanza, i misuratori di flusso di massa di Coriolis operano sfruttando la forza di Coriolis indotta dal flusso di fluido attraverso un paio di tubi curvi vibranti per misurare con precisione il flusso di massa.
Caratteristica del prodotto

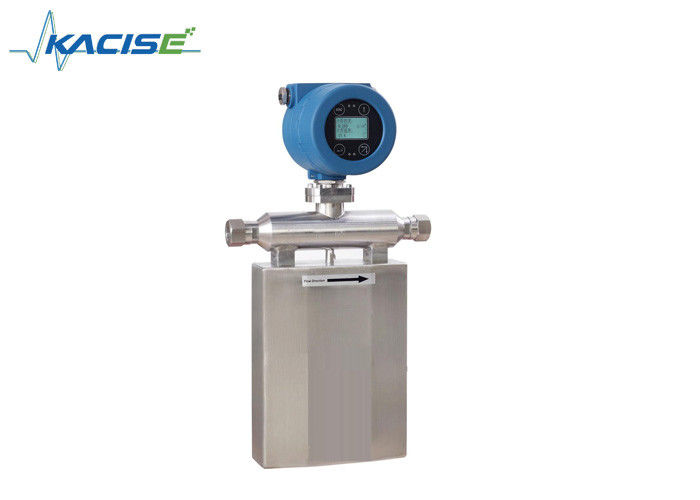

Componenti di un misuratore di flusso di massa Coriolis della serie KMF:
Sensore di flusso di massa della serie KMF
Trasmettitore DPT100
Caratteristiche e vantaggi del misuratore di flusso di massa Coriolis della serie KMF:
Progettazione di tubi a doppio flusso di tipo U o doppio C per una maggiore precisione di misura.
Misurazione integrata del flusso di massa, del flusso di volume, della densità, della temperatura e del calcolo di altri parametri pertinenti.
Facile installazione, non è necessario utilizzare parti di raddrizzatore o filtro e non sono richiesti requisiti speciali per l'installazione di una sezione diretta del tubo.
Nessuna parte mobile, manutenzione minima, elevata stabilità e esigenze di calibrazione rare.
Permette un funzionamento a basso flusso, riducendo la perdita di pressione per una maggiore efficienza.
Installazione compatta per risparmiare sui costi di installazione.
Compatibile con la serie N A (flangelle si affacciano sulla distanza di intervallo).
Misurazione ultra-precise e stabilità a lungo termine per applicazioni di trasferimento di custodia.
Rapporto di inclinazione ultra-ampio per le misurazioni del gas.
Il trasmettitore collegato può essere facilmente sostituito per fini di manutenzione.
Non influenzato dalla temperatura ambiente.
Principio di selezione del modello:
Nei campi applicati del misuratore di flusso di massa di Coriolis, la velocità di flusso massima è determinata dalla perdita di pressione, mentre la velocità di flusso minima è influenzata dalla precisione di misura.
Prima di selezionare il prodotto, il cliente o l'utente deve consultare il manuale e fornire i dati pertinenti quali precisione, portata, perdita di pressione, densità, viscosità, temperatura, ecc.,per la corretta selezione delle dimensioni e l'applicazione.

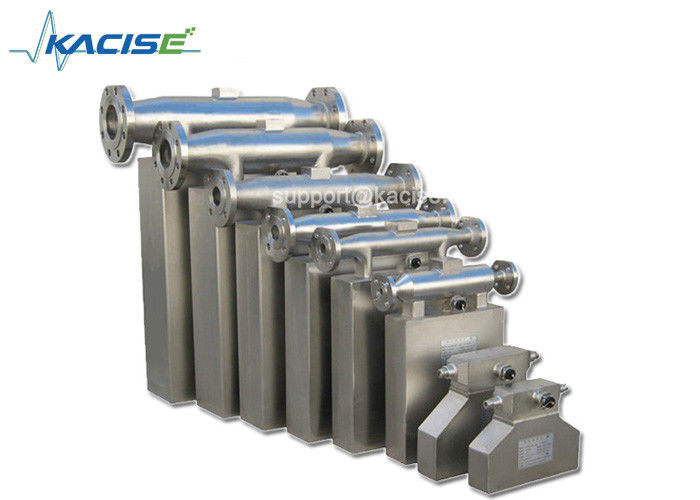

Parametri
| Modulo |
DN |
Portata della misura |
La pressione del lavoro(MPa) |
Tipo di connessione ((mm) |
| KMF-1-1AB |
1.5 |
0 ¢ 4 ¢ kg/h |
0 ¢ 4 |
Fusioni di saldaturaΦ6×1.5 |
| KMF-1-1A |
3 |
0 ̊40 ̊ (kg/h) |
0 ¢ 4 |
Fusioni di saldaturaΦ6×1.5 |
| KMF-1-1B |
6 |
0 ¢ 100 ¢ kg/h |
0 ¢ 4 |
Fusioni di saldaturaΦ10×2 |
| KMF-1-2A |
8 |
0 ¢ 200(kg/h) |
0 ¢ 4 |
Fusioni di saldaturaΦ10×1 |
| KMF-1-3A |
10 |
0 ¢ 500(kg/h) |
0 ¢ 4 |
Flancella DN10 |
| KMF-1-3B |
15 |
0 ¢ 1000(kg/h) |
0 ¢ 4 |
Flancella DN15 |
| KMF-1-4 |
20 |
0 ¢ 3000(kg/h) |
0 ¢ 4 |
Flancella DN20 |
| KMF-1-5A |
25 |
0 ¢ 10(T/h) |
0 ¢ 4 |
Flancella DN25 |
| K.MF-1-5B |
40 |
0 ¢ 20(T/h) |
0 ¢ 4 |
Flancella DN40 |
| K.MF-1-6A |
50 |
0 ¢ 30(T/h) |
0 ¢ 4 |
Flancella DN50 |
| K.MF-1-6AB |
65 |
0 ¢ 50(T/h) |
0 ¢ 4 |
Flancella DN65 |
| K.MF-1-6B |
80 |
0 ¢ 100(T/h) |
0 ¢2.5 |
Flancella DN80 |
| K.MF-1-6C |
100 |
0 ¢ 150(T/h) |
0 ¢2.5 |
Flancella DN100 |
| K.MF-1-6CD |
125 |
0 ¢ 200(T/h) |
0 ¢2.5 |
Flancella DN125 |
| K.MF-1-6D |
150 |
0 ¢ 400(T/h) |
0 ¢2.5 |
Flancia DN150 |
| K.MF-1-6E |
200 |
0 ¢ 500(T/h) |
0 ¢2.5 |
Flancella DN200 |
