Luogo di origine: | La Cina |
Marca: | Kacise |
Certificazione: | CE / ISO / Explosion-proof |
Numero di modello: | KTF |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | cartone/scatola di legno |
Tempi di consegna: | 5~8 giorni lavorativi |
Termini di pagamento: | L/C, D/A, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | bimettalico |
DN (millimetro): | DN10 - DN200 | Pressione: | 1,6 Mpa, 2.5Mpa, 4.0Mpa, 6.3Mpa, speciale |
---|---|---|---|
Medium: | olio pesante, liquidi di grande viscosità dell'olio, e bitume di olio combustibile e chimici | Comunicazione: | RS-485 /MODBUS |
Accuratezza: | 0,5% o 0,2% | Uscita: | Impulso, 4-20mA uscita analogica, RS485, Hart |
Materiale: | Ghisa l'acciaio inossidabile d'acciaio | Alimentazione elettrica: | Batteria al litio di 12-24VDC /3.6V |
Viscosità media: | 300-2000mPa.S | a prova di ex: | ExmdΙΙBT4 |
Evidenziare: | misuratore di portata del combustibile diesel,misuratore di portata protetto contro le esplosioni |
DN10 - misuratore di portata ovale dell'ingranaggio di DN200mm, misuratore di portata dell'olio pesante di alta precisione
Descrizione
Come uno del misuratore di portata positivo tipico di spostamento, il misuratore di portata ovale dell'ingranaggio è utilizzato per misurare la portata liquida con la viscosità 300-2000mpa.s in condutture sotto determinata pressione e -10~+100℃. Poiché adotta il vantaggio della struttura semplice, di alta affidabilità e di accuratezza, il requisito basso dei tubi e potrebbe accettare la vasta gamma per sia la viscosità che la gamma di portata.
Il flussometro ovale dell'ingranaggio dell'ingranaggio dell'olio ovale del misuratore di portata ha la capacità di trattare una vasta gamma di viscosità fluide con i livelli eccezionali di ripetibilità e di durevolezza, applicandosi all'industria ed al commercio di petrolio, del prodotto chimico, della medicina, del trasporto, dell'alimento, ecc.
Caratteristiche
☆. Vantaggio del misuratore di portata ovale dell'ingranaggio
☆. Dimensione compatta, manutenzione facile
☆. Facile da leggere e funzionare su dislpay meccanico
☆. Installazione orizzontale o verticale
☆. Perdita di pressione bassa
Specifiche
Nome di produzione | Misuratore di portata ovale dell'ingranaggio del bitume meccanico della Cina di flusso debole DN15 |
Medium | Medio principale è olio |
Accuratezza | 0,5% o 0,2% |
Uscita | Uscita di impulso, uscita 4~20mA e senza uscita |
Materiale | Ghisa, acciaio fuso o materiale di acciaio inossidabile |
Esposizione | Esposizione LCD o esposizione meccanica locale |
Funzione | Ritorno alla funzione zero |
Accessori | Filtro ' da Y ' o filtro quadrato |
Temperatura | -20~100℃ |
Viscosità | 0.6Mpa.s~250Mpa.s |
Principio di funzionamento
Insatallation
Diametro | Materiale dello strumento | L | H | B | D | D1 | n | Ф | |
DN10 | Ghisa | 150 | 100 | 210 | 165 | 90 | 60 | 4 | 14 |
DN15 | Ghisa | 170 | 118 | 226 | 175 | 95 | 65 | 4 | 14 |
Acciaio fuso | 200 | 138 | 232 | 180 | 105 | 75 | 4 | 14 | |
Acciaio inossidabile | 245 | 120 | 226 | 172 | 95 | 65 | 4 | 14 | |
DN20 | Ghisa | 200 | 150 | 238 | 180 | 105 | 75 | 4 | 14 |
Acciaio fuso | 250 | 164 | 220 | 160 | 125 | 90 | 4 | 18 | |
Acciaio inossidabile | 236 | 150 | 238 | 225 | 105 | 75 | 4 | 14 | |
DN25 | Ghisa | 260 | 180 | 246 | 194 | 115 | 85 | 4 | 14 |
Acciaio fuso | 300 | 202 | 252 | 185 | 135 | 100 | 4 | 18 | |
Acciaio inossidabile | 287 | 195 | 246 | 232 | 115 | 85 | 4 | 14 | |
DN40 | Ghisa | 245 | 180 | 271 | 200 | 145 | 110 | 4 | 18 |
Acciaio fuso | 300 | 202 | 293 | 208 | 165 | 125 | 4 | 23 | |
Acciaio inossidabile | 265 | 178 | 349 | 265 | 145 | 110 | 4 | 18 | |
DN50 | Ghisa | 340 | 250 | 372 | 285 | 160 | 125 | 4 | 18 |
Acciaio fuso | 384 | 262 | 394 | 312 | 195 | 135 | 4 | 23 | |
Acciaio inossidabile | 265 | 178 | 349 | 265 | 180 | 125 | 4 | 18 | |
DN65 | Ghisa | 420 | 325 | 433 | 360 | 195 | 160 | 8 | 18 |
Acciaio inossidabile | 365 | 260 | 436 | 319 | 180 | 145 | 4 | 18 | |
DN80 | Ghisa | 420 | 325 | 433 | 360 | 195 | 160 | 8 | 18 |
Acciaio fuso | 450 | 337 | 452 | 332 | 510 | 170 | 8 | 23 | |
DN100 | Ghisa | 515 | 418 | 458 | 380 | 220 | 180 | 8 | 18 |
Acciaio fuso | 555 | 442 | 478 | 310 | 250 | 200 | 8 | 25 | |
DN150 | Ghisa | 540 | 510 | 557 | 400 | 280 | 240 | 8 | 23 |
Acciaio fuso | 540 | 510 | 557 | 347 | 300 | 250 | 8 | 26 | |
DN200 | Ghisa | 700 | 650 | 720 | 476 | 335 | 295 | 12 | 23 |
Acciaio fuso | 650 | 650 | 720 | 476 | 360 | 310 | 12 | 26 |

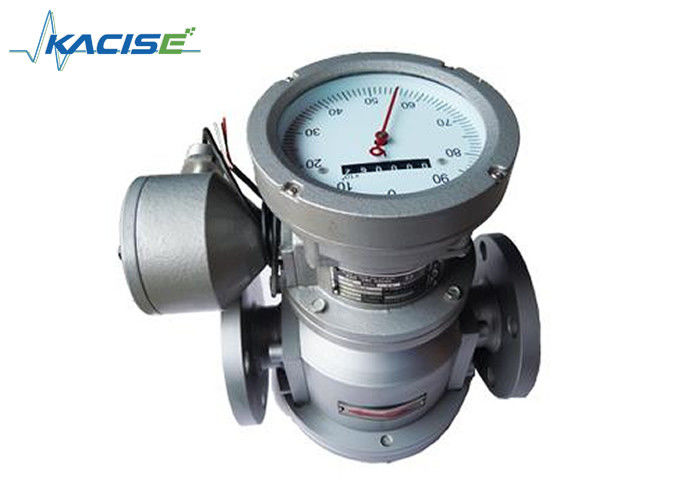

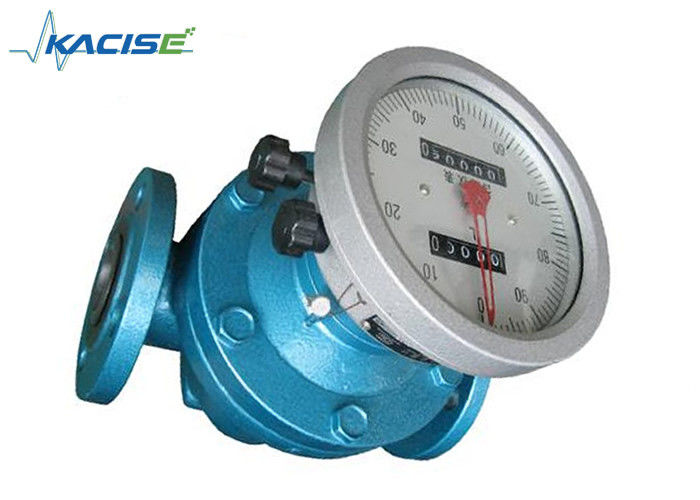

Immagini del prodotto
