Luogo di origine: | Cina (continente) |
Marca: | Kacise |
Certificazione: | ISO9001:2008 |
Numero di modello: | GR4 |
Quantità di ordine minimo: | 1ps |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | ogni unità ha singola scatola e tutte le scatole sono imballate in imballaggi di serie o i clienti r |
Tempi di consegna: | 5-8 giorno del lavoro |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
Capacità di alimentazione: | 10000 pezzi alla settimana |
Tipo:: | Rumore e attenuazione | Materiale:: | Alluminio o acciaio inossidabile |
---|---|---|---|
Certificato:: | ISO9001:2008 | Uso:: | Macchinario industriale |
Applicazione:: | Fotocamera aerea Fotografia con giunto cardanico Drone Riprese Shock Isolamento dalle vibrazioni Iso | ||
Evidenziare: | ammortizzatore del cavo metallico,ammortizzatori di isolamento antivibrante |

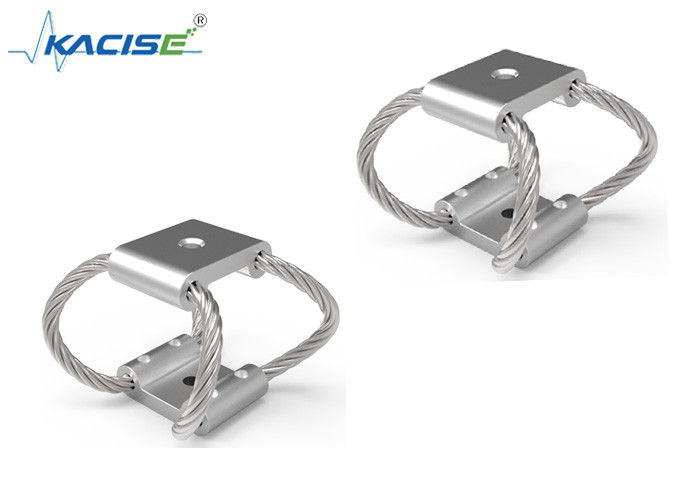

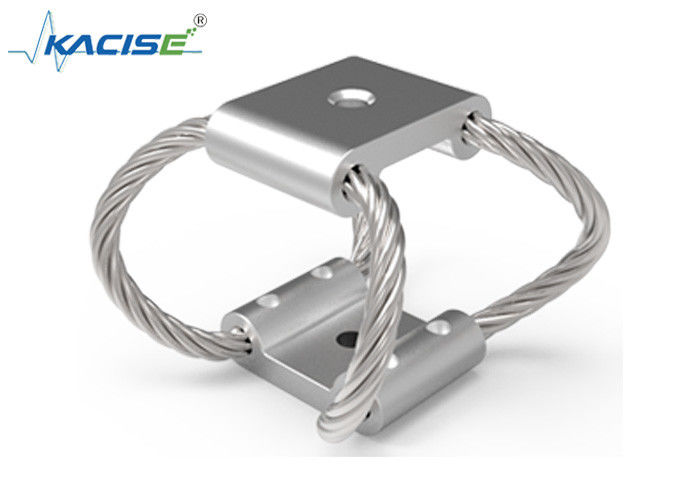

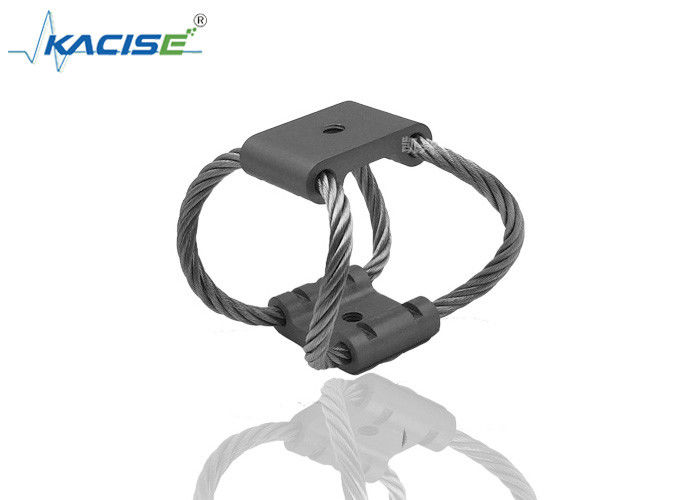

Isolante squisito di vibrazione della macchina fotografica di acciaio inossidabile dell'isolamento di vibrazione di scossa del fuco dell'elicottero dello stabilizzatore del giunto cardanico della macchina fotografica GR4
1. Descrizione di prodotto
Attualmente, l'isolatore comune del cavo metallico ha la spirale, l'arco ed anello, ecc. Ma qualsiasi modo, sono fatti dei cavi metallici di acciaio inossidabile feriscono o inclinazione. I loro vantaggi comuni sono che l'attrezzatura ha un effetto di protezione a tre corsie, può lavorare attendibilmente nell'ambiente ad alta temperatura e duro, ha un'ampia gamma sopportante, uno stoccaggio illimitato e un tempo di impiego. In termini di resistenza all'urto, può raggiungere l'attenuazione massima di impatto nel più piccolo spazio e la sua deformazione permissibile verticale può raggiungere 40 ~60% dell'altezza dell'isolatore. Sono utilizzati nel trasporto di una certa attrezzatura, sostituendo l'imballaggio resistente ai colpi di plastica e di gomma originale. I trasportatori del missile e di Rocket inoltre la hanno usata. Dal lato della nave, ha passato le prove di un conimetro a urto leggero, di un conimetro a urto pesante e di una piattaforma di galleggiamento del conimetro a urto, soddisfacendo le richieste di MIL-S-901 e di MIL-STD-167. Gli isolatori del cavo hanno la buoni durevolezza ed affaticamento. Hanno collaudato un isolatore del cavo di 2.4mm a 150 ore, 7 milione volte a 13Hz, ampiezza del ± 1.5mm ed i risultati sono benissimo. Inoltre introducono 25g ad un ammortizzatore di vibrazioni con un diametro della corda di 1.5mm ed effettuano la prova di vibrazione di frequenza di spazzata fino a 10kHz. L'effetto di isolamento antivibrante è 95%, che prova che l'isolatore della corda può isolare la piccola ampiezza ed il rumore strutturale.
Gli isolatori del cavo metallico del compatto di GX caratterizzano un'installazione facile e unica, che li permette di essere installati in virtualmente tutta l'applicazione. La loro piccola dimensione inoltre permette l'isolamento dei componenti di singolo sistema, l'ideale del makingthem per uso in attrezzatura sensibile e l'elettronica. Proprio come con i nostri isolatori standard del cavo metallico di GX, gli isolatori del cavo metallico del compatto di GX caratterizzano una progettazione brevettata e tutta di metallo e le componenti che assicurano l'affidabilità massima, indipendentemente dal requisito del substrato o della temperatura e quella possono contribuire ad incontrare MILSPECS simile a quelli delle nostre serie dell'isolatore del cavo metallico. Riferisca prego alle nostre «informazioni d'incollatura dell'isolatore compatto del cavo metallico».
2.Parameters
Tabella di parametro di dimensione
Modello | Altezza ±1.5 (millimetri) | Larghezza (millimetri) | Peso (chilogrammi) | MountingOptions | Attraverso il foro (millimetri) | Filo (millimetri) | C'sink |
GR4-100 | 42 | 47 | 0,63 | , B, C, D, E, S | φ7 | M6x1.0 | 90 |
GR4-200 | 53 | 54 | 0,63 | ||||
GR4-300 | 60 | 59 | 0,68 | ||||
GR4-400 | 75 | 58 | 0,77 |
Parametri tecnici di serie GR4 della tabella 1
Modello | Max Static Load (n) | Max Deflection (millimetri) | Chilovolt (vibrazione) (KN/m) | Ka (scossa) (KN/m) |
GR4-100 | 24 | 19,6 | 12 | 5,8 |
GR4-200 | 18 | 29,7 | 6 | 2,5 |
GR4-300 | 13 | 35,8 | 4,4 | 1,6 |
GR4-400 | 6,7 | 49,3 | 2,2 | 0,7 |
Carico della tabella 2 GR4 45°Compression/Roll
Modello | Max Static Load (n) | Max Deflection (millimetri) | Chilovolt (vibrazione) (KN/m) | Ka (scossa) (KN/m) |
GR4-100 | 11 | 19,3 | 6,4 | 2,8 |
GR4-200 | 6,7 | 29,5 | 3,1 | 1,1 |
GR4-300 | 5,3 | 37,1 | 2,2 | 0,7 |
GR4-400 | 3,6 | 52,3 | 1,1 | 0,4 |
Taglio GR4 della tabella 3/carico del rotolo
Modello | Max Static Load (n) | Max Deflection (millimetri) | Chilovolt (vibrazione) (KN/m) | Ka (scossa) (KN/m) |
GR4-100 | 8,5 | 17,3 | 1,9 | 1,9 |
GR4-200 | 7,1 | 26,4 | 1,1 | 1,1 |
GR4-300 | 5,3 | 33,3 | 0,7 | 0,7 |
GR4-400 | 3,3 | 47 | 0,4 | 0,5 |
3.Feature
●Sia progettato come la stessa produzione della Francia
●Caratteristica con meno volume e peso
●Con i caratteri di rigidezza e di attrito variabili tridimensionali
●Ampiamente essere usato sui piccoli dispositivi
campo 4.Application
Applicazioni | Attrezzatura tipica | Protezione da | Vantaggi operativi |
Fiancata della nave | Elettronica, computer, Macchinario |
Scoppio esplosivo, Vibrazione inerente, tempeste |
Lunga vita, senza manutenzione, Temperature estreme, Resistenza della corrosione, Tutta la protezione delle asce |
Fuoristrada | Strumentazione, generatori, Elettronica |
Terreno ruvido, Condizioni stradali sfavorevoli, Collisione |
Lunga vita, senza manutenzione, Temperature estreme, ozono, Radioattività, radiazione UV |
Aerei | Elettronica, computer | Manovramento alto--G, Atterraggi duri, aria turbolenta |
Estremi di altitudine e di temperatura, peso leggero |
Container | Ottica, strumenti, missili, elettronica |
Transito, trattante goccia, Carico/che scarica |
Lunga vita, senza manutenzione, Esposizione ad umidità, uso ripetuto |
Attrezzatura industriale |
Centrifuga, essiccatori, pompe |
Carichi dinamici squilibrati, Martello fluido, vibrazione inerente, debolezza del fondamento |
Lunga vita, senza manutenzione, Ambienti corrosivi |
Attrezzatura dell'artiglieria |
Lanciamissili, carro armato artiglieria, comandi di computer, elettronica |
Terreno ruvido, ferrovia che humping, transito | senza manutenzione, temperature estreme, scoppio vicino |
Attrezzatura medica |
Attrezzatura meccanica necessario per cura del paziente |
Vibrazione dalle parti mobili, scossa mobile di carretto-trasporto | senza manutenzione, nessun'fuori gassificazione, può essere sterilizzato |
Camini |
Camini, impianti di lavaggio, Strumenti di misura |
Causare del vento sonoro frequenze, gas di pila che causano turbolenza vicino all'impianto di lavaggio, ecc. |
senza manutenzione, temperature estreme, ambienti corrosivi |
