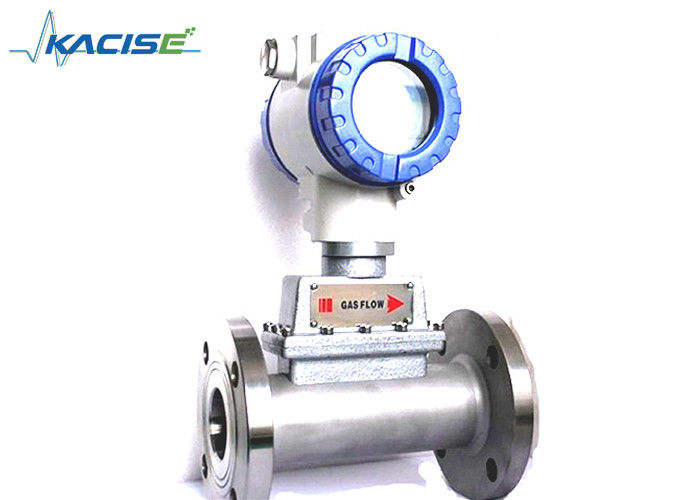

Misuratore di flusso di GPL senza fili GPRS Misuratore di flusso di GPL per turbine
Descrizione
Il funzionamento del misuratore a turbina a gas della serie KTFG si basa sulla misurazione della velocità del gas.Le lamelle di raddrizzamento preparano il profilo di flusso del gas rimuovendo- il flusso di gas verso la ruota della turbina. Le forze dinamiche del fluido che scorre fanno ruotare il rotore.
La ruota della turbina è montata sull'albero principale, con speciali cuscinetti a sfere ad alta precisione e a basso attrito.Il gas condizionato e accelerato spinge la ruota della turbina con una velocità angolare proporzionale alla velocità del gas.
Il misuratore di flusso delle turbine a gas della serie KTFG è ampiamente utilizzato per la misurazione del gas naturale, del gas di carbone, del gas liquefatto e del gas idrocarburo leggero, ecc.
Caratteristiche
☆ Strumento dedicato per la misurazione dei gas
☆ Strumento dedicato per il sistema di riciclo del petrolio e del gas
☆ Alta precisione: ±1,5%, ±1,0% o ±0,75%
☆ Buona ripetibilità
☆ temperatura di prova, pressione e flusso del gas misurato; monitoraggio automatico e compensazione del flusso; indicazione del volume totale del gas in stato standard; consultazione in tempo reale della temperatura, della pressione,ora e data, ecc.
☆ Sensore di pressione e temperatura integrato, elevate prestazioni di sicurezza, struttura compatta e splendida vista
☆ Basso consumo energetico, durata di vita superiore a 3 anni per una cella al litio da 3V 10AH
☆ Fattore strumentale, valore del flusso totale mantenuto per 10 anni dopo l'interruzione dell'alimentazione
Specificitàs
| Parametri | Descrizione | |
| DN (mm) e connessione |
25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 connessione a flange 25, 40 connessioni di filo |
|
| Accuratezza | ±1,5%, ±1,0% o ±0,75% (bisogna ordinare in modo speciale) | |
| Rapporto di autonomia | 1:10; 1:20; 1:30 | |
| Materiale dello strumento | Corpo: SS304; Impeller: ABS anticorrosivo o lega di alluminio di alta qualità; Indicatore: alluminio fuso | |
| Temperatura media (°C) | -30 °C ~ +80 °C / -86 °F ~ +176 °F | |
| Condizioni ambientali |
Temperatura: -20°C ~ +60°C / -68°F ~ +140°F Umidità relativa: 5% ~ 90%, Pressione atmosferica: 86 ~ 106 KPa |
|
| Segnale di uscita |
Sensore: segnale di frequenza d'impulso, basso livello inferiore a 0,8V, alto livello superiore a 8V Trasmettitore: due fili 4-20mA segnale di corrente continua |
|
| Fornitore di energia |
Sensore: +12V DC, +24V DC (opzionale) Trasmettitore: +24V DC Tipo di indicazione locale: cella al litio 3V integrata |
|
| Linea di trasmissione del segnale | STVPV3×0.3 (3 fili), 2×0.3 (2 fili) | |
| Distanza di trasmissione | Non più di 1000 m | |
| Interfaccia della linea di segnale | M20×1,5 ((F) | |
| Grado a prova di esplosione | ExdIIBT6 | |
| Livello di protezione | Protezione IP65 | |
Informazioni sull'ordine
Modello be selezionato in base alla pressione nominale, alla pressione media massima, alla temperatura media, ai componenti medi, all'intervallo di flusso e all'uscita del segnale.
L'intervallo di flusso di lavoro deve essere compreso tra il 20% e l'80% Qmax.
Uscita del segnale standard: uscita del segnale di impulso (ws) 3 fili, uscita del segnale di flusso standard (carta IC) o RS485.
uscita di comunicazione; specificare al momento dell'ordine.
| Moil | Rmarchi | ||||||
| KTFG | |||||||
|
Tipo |
N | Tipo di sensore: +12V o 24V, segnale di impulso a 3 fili | |||||
| A | Tipo di trasmettitore: +24V, uscita 2 fili 4-20 mA | ||||||
| B | Tipo intelligente: cella al litio, indicazione locale senza uscita | ||||||
| C | Tipo intelligente: +24V, indicazione locale, uscita due fili 4-20mA | ||||||
|
S |
Tipo intelligente: compensazione T & P integrata, indicazione locale con segnale remoto | ||||||
|
DN |
25 | DN 25 mm | |||||
| 40 | DN 40 mm | ||||||
| 50 | DN 50 mm | ||||||
| 65 | DN 65 mm | ||||||
| 80 | DN 80 mm | ||||||
| 100 | DN 100 mm | ||||||
| 125 | DN 125 mm | ||||||
| 150 | DN 150 mm | ||||||
| 200 | DN 200 mm | ||||||
| 250 | DN 250 mm | ||||||
| 300 | DN 300 mm | ||||||
|
Distanza |
W(x) | Intervallo di estensione, cfr. tabella 2 | |||||
| S (x) | Intervallo standard, cfr. tabella 2 | ||||||
|
Materiale del corpo |
S | Acciaio inossidabile | |||||
| L | Leghe di alluminio | ||||||
| T | Personalizzato | ||||||
|
Materiale dell'impeller |
S | ABS anticorrosivo | |||||
| L | Leghe di alluminio | ||||||
| T | Personalizzato | ||||||
|
Medio |
N | Nessuna struttura speciale | |||||
| A | Dedicato all'ossigeno | ||||||
| B | Dedicati all'aria compressa | ||||||
Fabbricazione e scorte
![]()
Imballaggio
![]()
Applicazione
![]()
Inviaci direttamente la tua richiesta.
