Luogo di origine:
La Cina
Marca:
Kacise
Certificazione:
CE / ISO / Explosion-proof
Numero di modello:
KTF

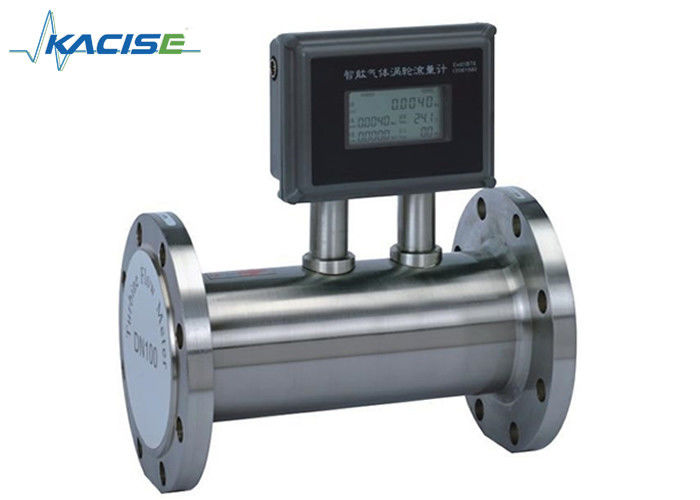

Misuratore di flusso di GPL ad alta precisione Misuratore di flusso di gas naturale Misuratore di flusso di gas da cottura Misuratore di flusso di gas da cottura
Descrizione
Il funzionamento del misuratore a turbina a gas della serie KTFG si basa sulla misurazione della velocità del gas.Le lamelle di raddrizzamento preparano il profilo di flusso del gas rimuovendo- il flusso di gas verso la ruota della turbina. Le forze dinamiche del fluido che scorre fanno ruotare il rotore.
La ruota della turbina è montata sull'albero principale, con speciali cuscinetti a sfere ad alta precisione e a basso attrito.Il gas condizionato e accelerato spinge la ruota della turbina con una velocità angolare proporzionale alla velocità del gas.
Il misuratore di flusso delle turbine a gas della serie KTFG è ampiamente utilizzato per la misurazione del gas naturale, del gas di carbone, del gas liquefatto e del gas idrocarburo leggero, ecc.
Caratteristiche
☆ Strumento dedicato per la misurazione dei gas
☆ Strumento dedicato per il sistema di riciclo del petrolio e del gas
☆ Alta precisione: ±1,5%, ±1,0% o ±0,75%
☆ Buona ripetibilità
☆ temperatura di prova, pressione e flusso del gas misurato; monitoraggio automatico e compensazione del flusso; indicazione del volume totale del gas in stato standard; consultazione in tempo reale della temperatura, della pressione,ora e data, ecc.
☆ Sensore di pressione e temperatura integrato, elevate prestazioni di sicurezza, struttura compatta e splendida vista
☆ Basso consumo energetico, durata di vita superiore a 3 anni per una cella al litio da 3V 10AH
☆ Fattore strumentale, valore del flusso totale mantenuto per 10 anni dopo l'interruzione dell'alimentazione
Specificitàs
PArametri |
Dscrittura |
|
DN (mm) e connessione |
25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 connessione a flange 25, 40 connessioni di filo |
|
Accuratezza | ±1,5%, ±1,0% o ±0,75% (bisogna ordinare in modo speciale) | |
Rapporto di autonomia | 1:10; 1:20; 1:30 | |
Materiale dello strumento |
Corpo: SS304; Impeller: ABS anticorrosivo o lega di alluminio di alta qualità; Indicatore: alluminio fuso |
|
Temperatura media (°C) | -30 °C ~ +80 °C / -86 °F ~ +176 °F | |
Condizioni ambientali |
Temperatura: -20°C ~ +60°C / -68°F ~ +140°F Umidità relativa: 5% ~ 90%, Pressione atmosferica: 86 ~ 106 KPa |
|
Segnale di uscita |
Sensore: segnale di frequenza d'impulso, basso livello inferiore a 0,8V, alto livello superiore a 8V Trasmettitore: due fili 4-20mA segnale di corrente continua |
|
Fornitore di energia |
Sensore: +12V DC, +24V DC (opzionale) Trasmettitore: +24V DC Tipo di indicazione locale: cella al litio 3V integrata |
|
Linea di trasmissione del segnale | STVPV3×0.3 (3 fili), 2×0.3 (2 fili) | |
Distanza di trasmissione | Non più di 1000 m | |
Interfaccia della linea di segnale | M20×1,5 ((F) | |
Grado a prova di esplosione | ExdIIBT6 | |
Livello di protezione | Protezione IP65 |
Informazioni sull'ordine
Il modello deve essere selezionato in base alla pressione nominale, alla pressione media massima, alla temperatura media, ai componenti medi, all'intervallo di flusso e all'uscita del segnale.
L'intervallo di flusso di lavoro deve essere compreso tra il 20% e l'80% Qmax.
Uscita del segnale standard: uscita del segnale di impulso (ws) 3 fili, uscita del segnale di flusso standard (carta IC) o RS485.
uscita di comunicazione; specificare al momento dell'ordine.
Moil | Rmarchi | ||||||
KTFG | |||||||
Tipo |
N | Tipo di sensore: +12V o 24V, segnale di impulso a 3 fili | |||||
A | Tipo di trasmettitore: +24V, uscita 2 fili 4-20 mA | ||||||
B | Tipo intelligente: cella al litio, indicazione locale senza uscita | ||||||
C | Tipo intelligente: +24V, indicazione locale, uscita due fili 4-20mA | ||||||
S |
Tipo intelligente: compensazione T & P integrata, indicazione locale con segnale remoto | ||||||
DN |
25 | DN 25 mm | |||||
40 | DN 40 mm | ||||||
50 | DN 50 mm | ||||||
65 | DN 65 mm | ||||||
80 | DN 80 mm | ||||||
100 | DN 100 mm | ||||||
125 | DN 125 mm | ||||||
150 | DN 150 mm | ||||||
200 | DN 200 mm | ||||||
250 | DN 250 mm | ||||||
300 | DN 300 mm | ||||||
Distanza |
W(x) | Intervallo di estensione, cfr. tabella 2 | |||||
S (x) | Intervallo standard, cfr. tabella 2 | ||||||
Materiale del corpo |
S | Acciaio inossidabile | |||||
L | Leghe di alluminio | ||||||
T | Personalizzato | ||||||
Materiale dell'impeller |
S | ABS anticorrosivo | |||||
L | Leghe di alluminio | ||||||
T | Personalizzato | ||||||
Medio |
N | Nessuna struttura speciale | |||||
A | Dedicato all'ossigeno | ||||||
B | Dedicati all'aria compressa |
