| Luogo di origine: | La Cina |
| Marca: | KACISE |
| Certificazione: | ISO / CE / Explosion-proof |
| Numero di modello: | Serie di KVF |
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Cartone/scatola di legno |
| Tempi di consegna: | 7 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Pressione: | 1,6 Mpa, 2.5Mpa, 4.0Mpa (speciale) | Diametro: | DN15 ~ DN1800 |
|---|---|---|---|
| Temperatura: | -20°C - °C +160 | Alimentazione elettrica: | 24VDC, 220VAC |
| Comunicazione: | RS-485/MODBUS, HART | Accuratezza: | ±1.0% (norma) |
| Segnale in uscita: | 4~20mA | Installazione: | Flangia, morsetto, filo, inserzione |
| Medium: | Il vapore, vapore saturo, CO2, aria, bussole ventila, l'altro steanm | Lingua: | cinese, inglese |
| Evidenziare: | metro appiattito del flusso d'aria,misuratore di portata del vapore di vortice |
||

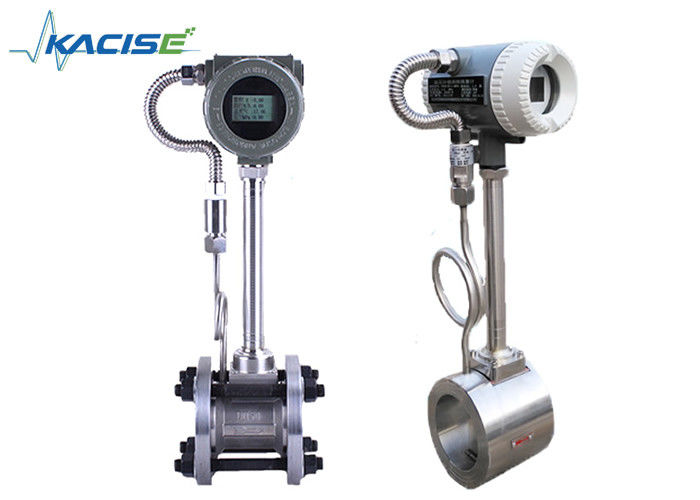

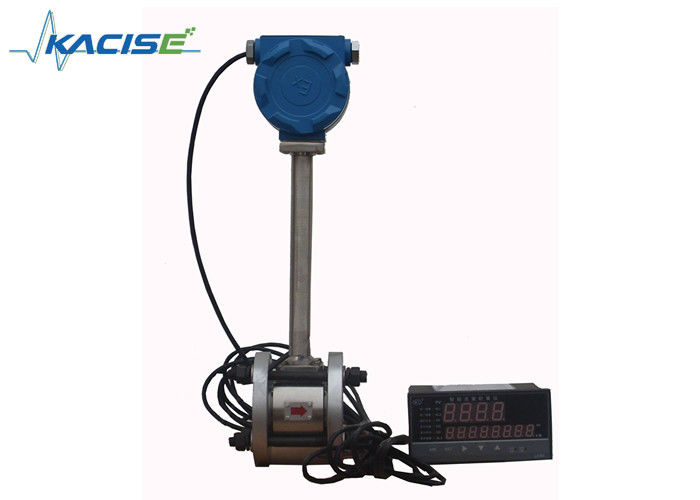

Flussometro del vapore/flussometro di vortice flussometro del vapore saturo con la compensazione di pressione e di temperatura
Introduzione
Il flussometro della turbina è un genere di flussometro di velocità con la funzione della compensazione di pressione e della temperatura. Appartiene ad un genere di flussometro di velocità. Il suo principio di lavoro è come segue: il potere di liquido scorrente guida la paletta della turbina per girare e la sua velocità di rotazione è approssimativamente proporzionale alla portata volumetrica. Il flussometro della turbina è ampiamente usato in petrolio, l'industria chimica, energia elettrica, rete di tubazioni del gas, gas urbano ed altri campi ed è ampiamente usato nello stabilimento commerciale a causa della sua alta accuratezza di misurazione, buona ripetibilità e stabilità, vasta gamma, risposta rapida scorrere cambiamenti, forte abilità anti-interferenza, trasmissione facile del segnale ed altre caratteristiche.
Il flussometro del flusso turbolento di serie di KVF adotta la tecnologia differenziale avanzata, combinata con isolamento, misure proteggendo, di filtrazione ed altro, con la migliori resistenza di vibrazione e stabilità del segnale.
Caratteristiche
1. L'elemento di rilevazione non tocca con il medium di flusso, con l'alta affidabilità e la forte flessibilità per il medium
2. Nessuna parte mobile, la resistenza all'usura, la struttura è semplice e solidità
3. Monti con il circuito anti-interferenza ed i sensori antivibrazione, in grado di assicurare la prestazione antivibrazione del prodotto.
4. La temperatura di lavoro conceduta è ampia da -40℃ a +350℃
5. Vasta gamma, alta precisione
6. Uscita del segnale di impulso o uscita corrente bifilare del segnale del sistema 4-20mA
Parametri
| Diametro del tubo | DN15~DN1800 |
| Materiali del tester | 1Cr18Ni9Ti |
| Pressione nominale (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| Temperatura media misurata (℃) | -40~+250℃; -40~+350℃ |
| Condizioni ambientali | Temperatura: - 10~+55℃, umidità 5%~90%, pressione: 86~106Kpa |
| Classe di precisione | liquido: lettura ±0.5 |
| Gas o vapore di misurazione: | reading±1.0, ±1.5 |
| Rapporto di diniego | 1:10; 1:15 |
| Coefficiente di perdita di pressione | CD<2> |
| Segnale in uscita | 4-20mA o impulso |
| Alimentazione elettrica |
sensore: +12VDC, +24VDC trasmettitore: +24VDC Sull'esposizione del sito: batteria 3.2V |
| Linee di trasmissione del segnale | STVPV3×0.3 (tre-cavo), 2×0.3 (bifilari) |
| Installazione | Integrated che preme flangia o il collegamento della flangia |
| Distanza di trasmissione | ≤500m |
| Interfaccia di linea del segnale | Maschio threadM20×1.5 |
| Livelli di esplosione | ExdIIBT6 |
| Classe di protezione | IP65 |
| Permetta l'accelerazione di vibrazione | 1.0g |
Selezione di modello
| KVF | Parametri | ||||||||||
| Diametro nominale | DNXX | DN15~DN1800 (millimetro) | |||||||||
| Struttura | F | Tipo a distanza con esposizione | |||||||||
| Y | Tipo compatto con esposizione | ||||||||||
| Accuratezza | Tipo del tubo: Classe 1,0 | ||||||||||
| B | Tipo di inserzione: Classe 2,5 | ||||||||||
| Pressione nominale | 16 | 1.6Mpa | |||||||||
| XX | Personalizzazione | ||||||||||
| Impiegati massimi. del medium | M. | <250> | |||||||||
| H | >250℃ | ||||||||||
| L'altra funzione | P | Con la compensazione di pressione | |||||||||
| T | Con la compensazione di temperatura | ||||||||||
| Pinta | Con la compensazione di temperatura e di pressione | ||||||||||
| Potere | 1 | 12~28VDC | |||||||||
| 2 | 85~265VAC (esposizione a distanza) | ||||||||||
| 3 | batteria al litio 3.6V (sull'esposizione del sito) | ||||||||||
| Uscita | 4-20mA | ||||||||||
| M. | Impulso di tensione | ||||||||||
| H | HART | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| Installazione | 1 | Flangia | |||||||||
| 2 | Flangia del morsetto | ||||||||||
| 3 | Inserzione | ||||||||||
| 4 | Filo | ||||||||||
| 5 | Morsetto | ||||||||||
| Protetto contro le esplosioni | Nessun protetto contro le esplosioni | ||||||||||
| B | Protetto contro le esplosioni intrinseco | ||||||||||
| G | Prova della fiamma | ||||||||||
Fabbricazione ed azione
Pacchetto
Applicazione
