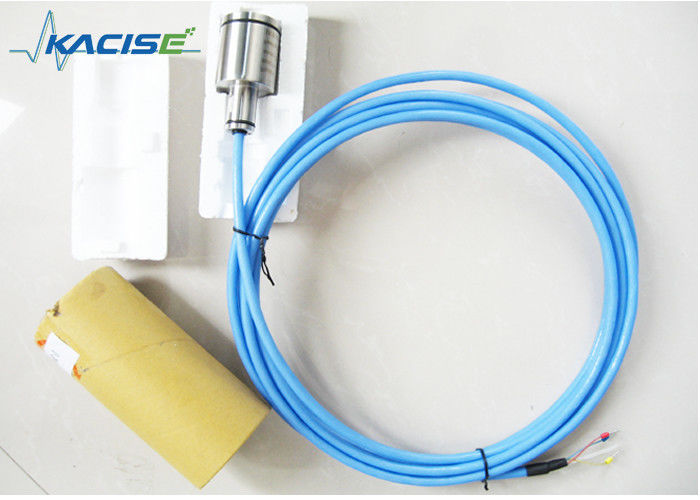

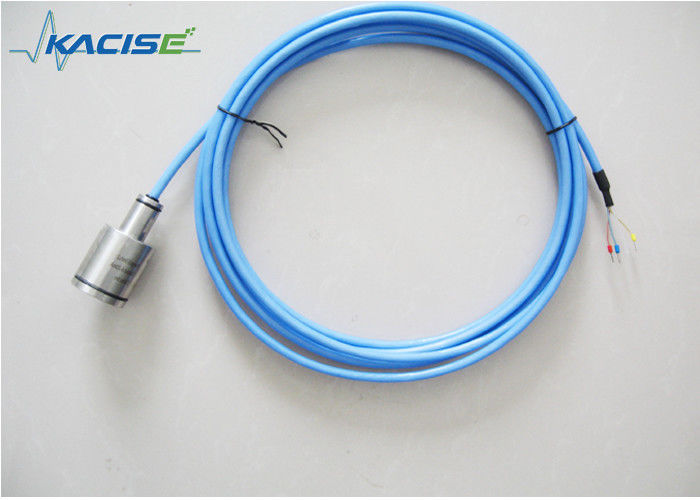

GXPS440 Trasduttore di livello contro nuclei ceramici fortemente corrosivi
Caratteristica
- Intervalli di pressione multipli opzionali, disponibile un piccolo intervallo di misurazione
- Uscita 0/4-20 mA, 0/1-5 V, 0-10 V opzionale
- Metodo di installazione sommergibile e filettato opzionale
- Uscita di corrente a 2 linee senza polarità
- Uscita tensione CA, CC opzionale
- Non polarità del cavo del sistema a due fili
Applicazione
- Misurazione del livello di liquidi fortemente corrosivi
- Misura del livello di liquidi preziosi
- Mezzo di corrosione
- Esperimento di chimica
- Un campo ad alta temperatura
- Classe media infiammabile
- Sito a prova di esplosione
Istruzioni
Il trasmettitore di pressione della serie GXPS440/450 è un nucleo ceramico ad alta affidabilità, elevata stabilità e precisione per i componenti sensibili del trasmettitore di livello.
Ampiamente utilizzato nella misurazione di livello su piccola scala, come acqua, petrolio, gas naturale, gas di petrolio liquefatto e altri liquidi e gas corrosivi.
GXPS440 è il guscio in SS 316L più il corpo del nucleo del condensatore ceramico, GXPS450 utilizza un guscio in lega di titanio + PTFE, nuclei in ceramica utilizzati marchi di fama internazionale, circuito di conversione del trasmettitore programmabile e può facilitare la calibrazione di zero e fondo scala e un leggero spostamento.
In base al diverso utilizzo del sito, possiamo configurare il cavo speciale per conduttività dell'aria resistente all'usura, all'olio, agli acidi e agli alcali e ad alta resistenza.
Prevenire l'esplosione a sicurezza intrinseca, isolamento a prova di esplosione, a prova di esplosione, certificazione CE.
Sistema a due fili di uscita di circolazione conduttore non polare; uscita di tensione a tre fili per AC e DC
Interfaccia elettronica e definizione dei segnali
| Segnale di uscita |
| Due fili |
4~20 mA |
| Tre fili |
4~20mA, 0~20mA |
0/1~5 V, 0~10 V (cc)
|
| Collegamento elettrico |
| Cavo |
Sistema a due fili |
Sistema a tre fili |
| Rosso |
Energia |
energia |
| Blu/verde |
NULL |
produzione |
| Nero |
produzione |
Terra di potenza |
| Giallo |
conduttore di schermatura |
conduttore di schermatura |
Parametro
| Spec. |
Valore numerico |
| Intervallo di pressione |
0~0,5……50mH2O |
| Pressione di sovraccarico |
1,5 volte il valore nominale |
| Contenimento secondario |
3 volte il valore nominale |
| Precisione |
±0,25%FS, ±0,5%FS, ±1,0%FS selezionabile |
| Stabilità |
Intervallo tipico: ± 0,25% FS, max. valore: ± 0,5% FS |
| Temperatura operativa |
-20°C~80°C (o -20°C~120°C) |
| Temperatura di compensazione |
-10°C~70°C (compensazione digitale di tutto l'intervallo di temperatura) |
| Compatibilità media |
Tutti i mezzi caustici compatibili con ceramica e PTFE |
| Prestazioni elettriche |
2 riga |
3 righe |
| Segnale di uscita |
4~20 mA |
0/1~5 V |
0~10V |
0~20mA |
| Alimentazione elettrica |
24 V CC nominale 10~30 V CC |
24 V CC nominale 6~24 V CC |
24 V CC nominale 11~30 V CC |
24 V CC nominale 11~30 V CC |
| Resistenza al carico |
(U-10)/0,02(Ω) |
>100kΩ |
| Isolamento |
>100MΩ a 50V |
| Forza elettrica |
500 V@60 secondi |
| vibrazione/impatto |
10 g/5~2000 Hz, assi X/Y/Z 20 g seno 11 ms |
| Collegamento elettrico |
Sigillo di grado 6, protezione IP68 |
| Tempo di risposta |
10 ms |
| Tipo di pressione |
manometro |
| Certificato |
a sicurezza intrinseca previene l'esplosione, certificato di isolamento antideflagrante, CE |
| Compatibilità elettromagnetica |
radiazione elettromagnetica:EN50081-1/-2; Sensibilità elettromagnetica: EN50082-2 |
| Difendi il fulmine |
Resistente alla pressione di conduzione aerea 8000 V, resistente alla pressione di conduzione via cavo 4000 V |
Informazioni sull'ordinazione
GX-Tipo-Gamma-Precisione-Uscita-Potenza-Lunghezza cavo-Confezione
- Tipo: PS440=nucleo ceramico piezoresistivo, PS450=nucleo ceramico capacitivo piezoelettrico, RSV=Riservato
- Allineare: 0,5 m……50 m= limite superiore della portata
- Produzione:: A0=0~20mA,A4=4~20mA, V=0~5Vcc, V1=1~5Vcc. V2=0~10 Vcc
- Precisione:0,25=±0,25%FS, 0,5=±0,5%FS, 1,0=±1,0%FS
- Energia: DC24=24VCC,AC110=110VAC@60Hz,AC220=220VAC@50Hz
- Lunghezza del cavo: XXm=XX metro 1-150m
- Pacchetto:1 pezzo per confezione con Sib, Foam
per esempioGXPS450-2.5mA-0.5-DC24-5m-Schiuma
PS450 con nucleo ceramico con capacità piezoelettrica, intervallo di test 0-2,5 mH2O, alimentazione 24 V CC, uscita 4-20 mA, con cavo da 5 m, imballato in schiuma.
