| Luogo di origine: | Cina (continente) |
| Marca: | KACISE |
| Numero di modello: | KUM |
| Quantità di ordine minimo: | 0-100 |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | richieste dei clienti o del cartone disponibili |
| Tempi di consegna: | 5 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 10000 pezzo/pezzi per sensore ultrasonico di settimana distanzia 10 metri |
| Accuratezza: | 0.5%-1% | gamma: | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
|---|---|---|---|
| Uscita analogica: | 4~20mA/510Ωload a quattro vie | Uscita di Digital: | RS485, RS232 (facoltativi) |
| Uscita del relè: | un CA 250V/5A di 4 modi o CC 30V/5A (facoltativa) | Alimentazione: | Difetto: 24VDC, facoltativo: 220V AC+15% 50Hz |
| Sonda del cavo: | 10 m | Installazione: | FILO O FLANGIA |
| Evidenziare: | Trasmettitore livellato ultrasonico,sensore livellato liquido ultrasonico |
||

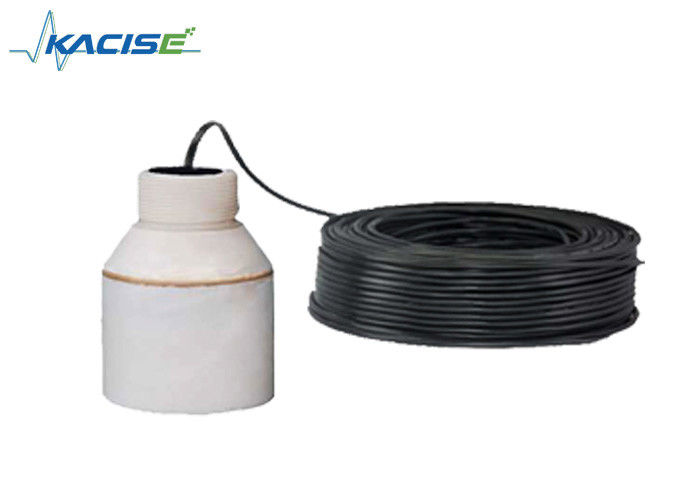

4~20mA comprimono il tipo indicatore di livello ultrasonico livellato ultrasonico del tester 5-60M
Descrizione di prodotto
Il tipo spaccato metro livellato ultrasonico è un'attrezzatura di basso costo per il liquido del campo dell'industria, i residui e la misura livellata solida. L'unità principale è installata esclusivamente con il sensore, è più adatta a carro armato, a silos di immagazzinamento e ad installazione del sostegno.
È ampiamente usata nell'industria manufatturiera metallurgica e municipale del progetto, di trattamento delle acque, del prodotto chimico.
Parametri
| Funzione | Tipo spaccato |
| Gamma | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
| Accuratezza | 0.5%-1% |
| Risoluzione | 3mm o 0,1% (che sono più grandi) |
| Esposizione | Esposizione di LED inglese |
| Uscita analogica | 4~20mA/510Ωload a quattro vie |
| Uscita di Digital | RS485, RS232 (facoltativi) |
| Uscita del relè | un CA 250V/5A di 4 modi o CC 30V/5A (facoltativa) |
| Alimentazione elettrica | Difetto: 24VDC, facoltativo: 220V AC+15% 50Hz |
| Temperatura dell'ambiente | LED: -20~+60℃, sonda: -20~+80℃ |
| Grado di protezione | LED: IP65, sonda: IP68 |
| Sonda del cavo | 10m |
| Installazione | Filo o flangia |
Misura solida
Flangia dell'installazione
Il metodo dell'installazione è lo stesso della misura liquida. Può installare sulla flangia che congiungono il tubo collegato del contenitore. L'asse deve tendere allo sbocco del contenitore o il perpendicolare alla superficie di media, la sonda dovrebbe potere uscire dalla collegare-metropolitana.
Istruzioni operative del menu ultrasonico del tester di differenza di livello
Il metro ultrasonico di differenza di livello che ha menu cinese ed inglese e semplice
installi, può soddisfare le richieste diverse dal cliente. Normalmente, dopo l'istruzione di installazione seguita, poi fissi parecchi parametri, inizierà a lavorare.
Operazione semplice:
1. Chiave: I nostri prodotti possono essere messi a punto con tre chiavi sul pannello. Poi, il valore misurato è indicato dal LED.
2.After inseriti del nostro prodotto, premono il tasto dell'INSIEME per due secondo ed entrano nel primo menu del livello.
il valore di altezza 3.The degli input della sonda (No.1) «al riferimento zero 1", «il riferimento zero 1" posizione può essere tavola trovata della struttura nel menu. (l'altezza della sonda è la distanza dalla superficie del lancio della sonda al fondo).
valore di altezza 4.The degli input della sonda (No.2) «al riferimento zero 2". «il riferimento zero 2" posizione può essere foto trovata della struttura del menu.
5.Set «4mA» corrisponde il valore di differenza e «20mA corrisponde il valore di differenza.
4mA corrisponde il valore di differenza: l'uscita è 4mA, quando il valore di differenza uguale a
valore di regolazione.
20mA corrisponde il valore di differenza: l'uscita è 20mA, quando il valore di differenza uguale a
valore di regolazione.
«Mentre corrisponde il valore di differenza e «20mA corrisponde il valore di differenza, per favore
controlli la foto della struttura del menu.
Tre. Cablaggio
Collegamenti elettrici del metro ultrasonico di differenza di livello
Terminale del metro ultrasonico di differenza di livello
Istruzione dei collegamenti
Messa a terra: Il primo morsetto di terra dello strumento deve essere collegato realmente. Non divida
morsetto di terra con altri dispositivi. Prenda il quarto terminale. Trasduttore: Rosso: Trasduttore n di Trans_n
Blu: Impiegati sensore di temperatura + di n +
Il nero: Cavo di terra della terra
scelga la sonda: n=1, sonde del doppio, corrente n=1,2: «current+» collegano il mA n+;
«la corrente» collega il mA n-/GND
scelga la sonda: n=1, sonde del doppio, relè n=1,2: Manifestazione di RLnB e di RLlnA aperta;
Manifestazione di RLnC e di RLnA chiusa. Scelga la sonda: sonde del doppio n=1,2, n=1,2,3,4
Potere: il CA di potere collega la L, CC di potere di N: 24V+ collegano 24VDC+,
La terra collega 24VDC-
Nota:
Il ritardo 1 del ① è usato per probe1 l'allarme, il ritardo 2 è usato per l'allarme probe2.
Il ritardo 3 ed il ritardo 4 sono usati per l'allarme di differenza.
il ★ del ② l'uscita di mA1+ e del mA è corrente di differenza.
L'uscita predefinita di mA2+ e del mA è sonda 2 corrente o sceglie la corrente della sonda 1. (scelga «dal modo di 9 lavori»-------«2 l'uscita del mA 2")
Il ★ come il modo corrente di doppio livello materiale, l'uscita del mA 1+ e mA-è corrente della sonda 1. L'uscita di mA2+ e del mA è corrente della sonda 2.
Carta della ricevuta della garanzia del metro livellato ultrasonico e del metro ultrasonico di differenza di livello
| Nome | |||
| Indirizzo | |||
| persona di contatto | telefono | ||
| Modello del prodotto | Prodotto no. | ||
| Data di accettazione | Tassa di installazione | ||
Istruzioni della carta della garanzia del metro livellato ultrasonico
| Modello del prodotto | Prodotto no. | ||
| Data di accettazione | Tassa di installazione |
1, politica della garanzia:
1. Mostri prego la carta della garanzia, quando manutenzione di necessità dell'utente. Durante il periodo della garanzia, il guasto causato tramite uso normale può godere della manutenzione libera secondo la carta della garanzia.
2. Il periodo di garanzia: il periodo di garanzia del prodotto è cominciato a partire dalla data dell'accettazione entro 12 mesi.
La seguente situazione senza garanzia libera:
1. Prodotto o altre componenti oltre il periodo di garanzia.
2. dovuto l'ambiente di uso non può soddisfare le richieste del prodotto, di conseguenza, l'hardware non funziona.
3. dovuto l'ambiente difficile di potere o gli oggetti stranieri nei dispositivi, di conseguenza, conduca il guasto o danneggi.
4. dovuto omissione di seguire loro secondo il manuale dell'operazione e le considerazioni, di conseguenza, conduce il guasto.
5. dovuto forza maggiore scompone quale fulmine, l'acqua, fuoco ed altri fattori naturali, di conseguenza, conducono il guasto.
6. dovuto la riparazione non autorizzata, le modifiche non autorizzate, abuso, di conseguenza, conduca il guasto.
Note di restrizione:
1. Tenga prego la cassaforte della carta della garanzia di queste istruzioni, persa senza pagamento.
L'autorità per l'interpretazione di questa carta della garanzia appartiene alla nostra società, noi ha il diritto modificare il contenuto di questa carta senza preavviso.
Installazione
Struttura del prodotto
