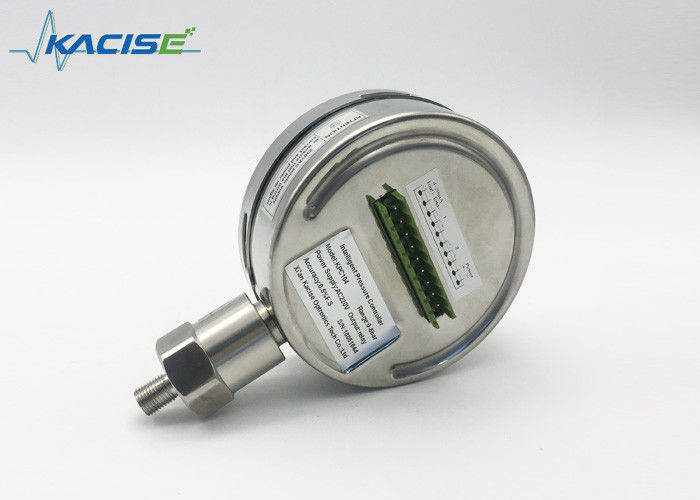

Manometro intelligente di alta precisione di Digital per industria chimica

Manometro del visualizzatore digitale dell'alimentazione elettrica dell'acciaio inossidabile di alta precisione

Descrizione

Ciò è un prodotto visualizzato digitale intelligente per la prova ed il controllo di pressione. Ha una struttura elettronica completa. di sensore piezo-elettrico-irrequieto ripieno Petrolio di pressione con il diaframma si applica nel divisorio anteriore. I commutatori elaborati di controllo di segnali due poi per verificare & controllare la pressione. Con l'applicazione flessibile, la ricerca degli errori facile e l'alta affidabilità, questo prodotto è applicato ampiamente usato per verificare & controllare la pressione del medium fluido in molte industrie compreso le aree di idroelettricità, dell'acqua di città, del petrolio, del prodotto chimico, del circuito idraulico ecc. del macchinario.


Parametro

Installazione

collegamento 1.Mechanical

Può direttamente essere montato nel tubo idraulico dal filo di collegamento. Nell'applicazione critica, quali la vibrazione o la scossa del server, il tubo flessibile molle è raccomandato per usare.

collegamento 2.Electrical

Per evitare il disturbo elettromagnetico, sappia prego

il sistema di cavo di a.the dovrebbe essere breve come possibile

cavo schermato uso di b.To

c.To tengono la direzione da tutte le risorse di interferenza, per esempio, apparecchi elettrici ed i dispositivi, se installato dal tubo flessibile molle, il suo corpo dovrebbero essere collegati indipendente.

Regolazione

AL 1H: Commuti il punto di collegamento per AL 1F del commutatore 1 (quando la pressione raggiunge questi valore, indicatore sopra): Commuti il punto di collegamento per AL 2H del commutatore 1 (quando la pressione raggiunge questi valore, indicatore fuori): Commuti il punto di collegamento per AL 2F del commutatore 2 (quando la pressione raggiunge questi valore, indicatore sopra): Commuti il punto di collegamento per il commutatore 2 (quando la pressione raggiunge questi valore, indicatore fuori)

FILT: Filtrano il coefficiente. Per evitare l'esposizione della cifra dalla variazione che è causata dal cambiamento di pressione, dopo 3-10seconds, può essere ESTREMITÀ quindi risparmi messi poi esce. Più grande il coefficiente del filtro è, più stabile è, ma il più isterico.

Nota:

I punti di commutazione sono determinati dalla configurazione del valore attuale di sconnessione e del collegamento.

Quando il valore del collegamento è superiore al valore di sconnessione, è chiamato uscita dell'allarme di superiore-limite (stato normalmente aperto);

Quando il valore del collegamento è più basso del valore di sconnessione, è chiamato uscita dell'allarme limite inferiore (stato normalmente vicino);

La deviazione fra il collegamento ed il valore di sconnessione è la differenza di ritorno per la biforcazione.

Esempio (come finire le regolazioni come seguendo)

• Metta la biforcazione 1 all'uscita dell'allarme di superiore-limite (stato normalmente aperto), colleghi a 4Mpa ed alla sconnessione una volta più bassi di 3.95Mpa, ritardo di risposta è 3 secondi
• Metta la biforcazione 2 all'uscita dell'allarme limite inferiore (stato normalmente vicino), colleghi a 10Mpa ed alla sconnessione una volta più bassi di 9.95Mpa, ritardo di risposta è 10 secondi

• Premi la pagina di ▼as o del ▲ su o impagini giù per selezionare (AL1H, AL1F, AL2H, AL2F, ESTREMITÀ)
• Premi «METTONO» per entrare nel menu di selezione
• Premi il ▼ di ▲or per alterare le regolazioni
• Premi «METTONO» per confermare, o il ▲or▼to della stampa fornisce altri menu per altre regolazioni
