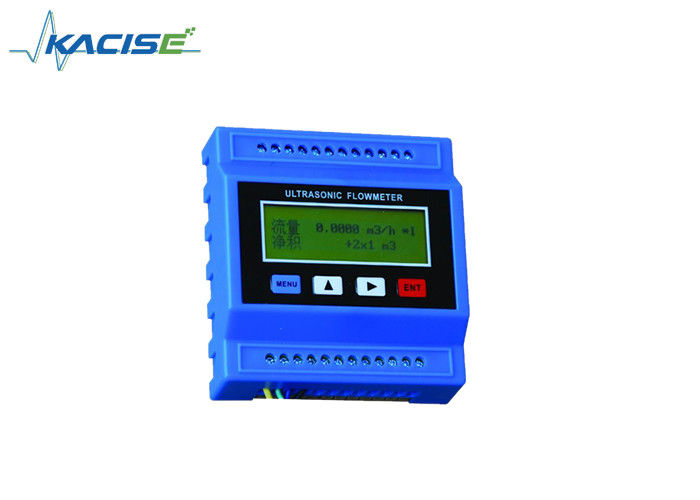

Piccole dimensioni in linea Ultrasonometro di flusso RTU Alta precisione per la misurazione dei liquidi
Introduzione
Il modulo di flusso ultrasonico/RTU è ampiamente utilizzato per vari tipi di misurazione dei liquidi.
L'installazione del binario, i sensori sono installati su tubo. Sono contattati da un cavo speciale. Può misurare il flusso, può anche misurare il calore se contatto sensore di temperatura.
Può essere utilizzato in applicazioni di integrazione di sistemi, risorse idriche, risparmio energetico, ecc.
Caratteristiche
1%
Diversi tipi di trasduttore a scelta, dimensioni del tubo da DN15mm a DN6000mm
Adottare la tecnologia a bassa tensione e multi-impulso per migliorare la precisione, la durata e l'affidabilità.
Circuito differenziale di ricezione/guida del segnale a doppio equilibrio per evitare interferenze da parte di convertitori, torri televisive, linee ad alta tensione, ecc.
1 direzione 4-20mA, come sensore di flusso o sensore di quantità di calore; 2 direzioni di uscita OCT, come interruttore per il flusso/quantità di calore; 3 direzioni di uscita 4-20mA, come collettore di dati;2 via 3 fili è PT100 segnale di uscita di resistori, come orologio per la quantità di calore.
- La trasmissione è lontana, e si contatta con la rete rapidamente
Supporto RS485 connettersi alla rete wireless, contattare il GPRS485 può realizzare la trasmissione wireless.
Collegare il trasduttore di temperatura, può terminare la misurazione di calore / energia
Specificità
| Parti e accessori |
Parametri dettagliati |
|
Parte ospitante
|
Teoria |
Intervallo di tempo ultrasonico |
| |
Accuratezza |
± 1% |
| |
Metodo di opzione |
4 tastiere di supporto a barre magnetiche |
| |
Fonte di uscita del segnale
|
1 canale 4~20mA @ 0,1% corrente di ritorno, resistore di carico massimo fino a 1000 ohm |
| |
|
1 canale di uscita di impulsi OCT (larghezza di impulso predefinita di 200 ms e modificabile tra 6 e 1000 ms) |
| |
|
uscita del relè a 1 canale (3A@220V) |
| |
Input del segnale
|
Circuito a 3 canali 4-20mA di corrente di ritorno @ 0,1% utilizzato per raccogliere la temperatura, la pressione e il livello del liquido, ecc. |
| |
|
Utilizzo di ingresso mV per 1 canale a pt100 per il calorimetro |
| |
Porta digitale |
Supporto RS485 per il protocollo Mod-bus e aggiornamento del firmware |
| Cavo |
Cavo speciale per RS485, il raggio fino a 1000 m |
|
Tubo di abbigliamento
|
Materiale per tubi |
Acciaio, cemento di ghisa, rame, PVC, alluminio, vetro, ecc. |
| |
DN interno |
15~6000 mm |
| |
Posizione del sensore |
È meglio fissare il sensore in posizione di almeno 10D lontano da a monte, o 5D lontano da a monte, almeno 20D lontano dall'uscita della pompa ((D è il diametro interno del tubo) |
|
Flusso di attrezzature
|
Mediatiche |
Acqua, acqua di mare, acque reflue, alcool liquido, birra, gas, olio, ecc. |
| |
Temperatura |
-30~160°C |
| |
Turbidità |
- Non sono tanto le cioccolatine. |
| |
Velocità di flusso |
0~±10m/s |
| Ambiente |
temperatura |
Ospite: -20~60°C; Sensore: -30~160°C |
| |
Umidità |
Ospite: 85%RH; sensore di flusso: IP68, meno di 2 m sotto l'acqua |
| Fornitore di alimentazione |
DC8~36V o AC85~265V (facoltativo) |
| consumo |
1.5W |
Descrizione delle parti
Selezione del sensore
Temporale opzionale.sensore
Grafico di misura
1.Clampaggio sul tipo
Facile da installare senza interrompere il fluido, nessun danno per la pressione
Installare e mantenere il sensore di pinza comodamente
Può misurare la temperatura fuori dal tubo, calcolare la quantità di calore
2.Tipo di inserzione
Facile da installare senza interrompere il fluido, nessun danno per la pressione
Funzionamento stabile, contattare il sensore di temperatura inserito, calcolare la quantità di calore dasensore di temperatura.
3.Tipo di tubo
Installare con flusso di interruzione
Alta precisione, funzionamento stabile, contattare il sensore di temperatura che inserito, calcolare la quantità di calore dal sensore di temperatura
