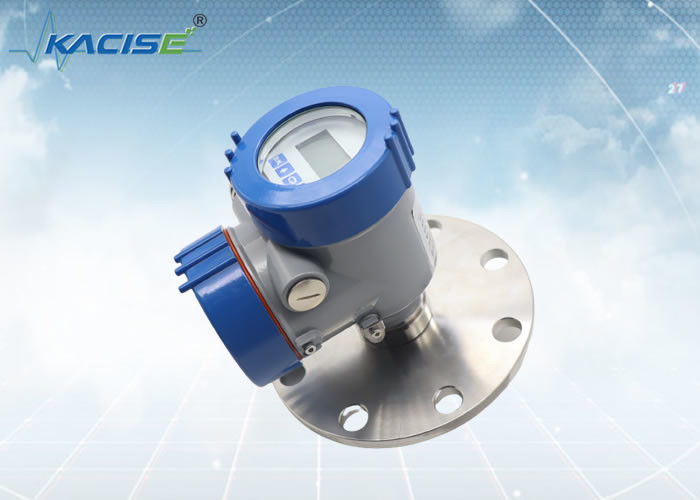

Sensore di livello radar FM KLD802 80G
Introduzione
Che cosa significa FMCW?
·FMCW, vale a dire onda continua modulata in frequenza.
·La tecnologia FMCW e la tecnologia radar a impulsi sono due tecnologie utilizzate nel radar ad alta precisione.Il principio di base è che l'onda trasmessa è un'onda continua ad alta frequenza.La sua frequenza cambia con il tempo secondo la legge dell' onda triangolare.
FMCW (Frequency Modulated Continuous Wave), la frequenza dell'eco ricevuta e la legge del cambiamento di frequenza trasmessa sono le stesse, entrambe sono onde triangolari.Usando questa piccola differenza di tempo, si può calcolare la distanza di destinazione.
Il radar a onde continue FM si riferisce a un radar a onde continue la cui frequenza di trasmissione è modulata da un segnale specifico.
Il principio del radar ad onda continua modulata in frequenza (FMCW) è di inviare un segnale continuo con una certa larghezza di banda e un cambiamento lineare di frequenza,e quindi eseguire la trasformazione di Fourier veloce sul segnale continuo ricevuto.
La differenza di tempo tra i due segnali è calcolata dalla differenza di frequenza tra il segnale di invio e il segnale di ricezione.il valore corrispondente della distanza è ottenuto dalla differenza di tempo.
Il radar FMCW può ottenere una precisione molto elevata e la sua precisione dipende principalmente dalla linearità e dalla deriva di temperatura dell'oscillatore a tensione.
Caratteristica
· Angolo di lancio
L'angolo di emissione dell'onda radar è di 3°. Anche in ambienti di installazione estremamente complessi, può misurare il livello del materiale in modo stabile e preciso.
· Intervallo di misura
La gamma di misura del radar FM terahertz è di 0,1 m-100 m. Ha un'area cieca molto piccola e un ampio campo di misurazione.
· Penetrazione
Secondo la costante dielettrica del mezzo cristallino, il radar di ondate continue è estremamente penetrante.può penetrare lo strato cristallino fino a 100 mm.
|
KLD802
|
Medio: liquido non corrosivo, liquido leggermente corrosivo
Distanza di misura: 0,1 m~10/20/30/60/100 m
Connessione di processo: flange ≥ DN80
Temperatura di processo: -40 ∼110°C
Pressione di processo: -0,11,6 MPa
Dimensione dell'antenna: antenna a lente da 32 mm
Materiale dell'antenna: PTFE
Accuratezza: ±1 mm (intervallo inferiore a 35 m)
±5 mm (intervallo tra 35m e 100m)
Classe di protezione: IP67
Frequenza centrale: 80 GHz
Angolo di lancio: 3°
Fornitore di alimentazione: due fili /DC24V
a quattro fili /DC12~24V
quattro fili /AC220V
Casing: alluminio/acciaio inossidabile
Fonte di segnale: due fili /4...20mA/protocollo HART
quattro fili / 4...20mA/ RS485 Modbus
|
Installazione
1.Installazione di flange
Quando si utilizza l'installazione di una flange, la distanza minima tra lo strumento e la parete del serbatoio deve essere di 200 mm.
① Piano di riferimento
② centro del vaso o asse di simmetria
2.Installazioni di sollevamento
Requisiti di installazione
Quando si installa lo strumento, evitare di installarlo sopra l'ingresso del materiale e cercare di evitare vari oggetti che influenzano il segnale, come agitare le pale, ecc.
In condizioni di lavoro estremamente complesse, lo strumento può funzionare normalmente se non vi è alcun ostacolo nella zona con un raggio di 20 cm centrato sul punto di installazione.
Disegno di connessione dell'impianto:
L'altezza massima della bobina di installazione H max dipende dal diametro della bobina di installazione D e dalla dimensione dell'angolo di lancio del prodotto.
Un collegamento troppo lungo influenzerà le prestazioni del radar.
Dimensioni
Dimensione della cassa
Unità in mm:
Produzione:
