Sensore di livello dell'acqua idraulico del vario campo di pressione GXPS480 per trattamento delle acque
Applicazione
- Monitoraggio idrologico
- Rifornimento idrico costante di pressione
- Livello dell'acqua della diga della coda
- Trattamento delle acque
- Irrigazione del risparmio d'acqua
- Progetto di diversione dell'acqua
- Metallurgia chimica
Caratteristica
- Accuratezza: ±0.5%F.S
- Corpo riempito petrolio- del centro del silicio di diffusione
- Ente ceramico del centro di resistenza della pressione
- Vario di campo di pressione
- Uscita di RS485 Digital
Introduzione
Il sensore idraulico è il sensore di pressione più comunemente usato nella pratica industriale, che è ampiamente usata in vario ambiente industriale di controllo automatico, comprendente l'oleodotto, tutela e l'idropotenza dell'acqua, traffico ferroviario, costruzione intelligente, controllo automatico di produzione, pozzo di petrolio aerospaziale, militare, petrochimico, energia elettrica, navi, macchine utensili, macchina idraulica ed altre industrie.
Il sensore idraulico è un sensore piezoresistive di pressione del silicio con isolamento chiuso nelle coperture di acciaio inossidabile. Può essere ritenuto liquido o la pressione del gas in un'uscita standard del segnale elettrico, sensori idraulici è disponibile ampiamente usato/drenaggio, il calore, petrolio, prodotto chimico, metallurgia ed altri processi industriali misura e controllo in loco.
Il moltiplicatore di pressione GXPS480 ha alta affidabilità, l'alta stabilità, con le caratteristiche del
uscita digitale. Ampiamente usato in gas, rilevazione liquida di pressione, quale acqua, olio, corrosivo delicato
liquidi e gas. La serie usa la struttura di acciaio inossidabile 1Cr18Ni9Ti, RS485 ha prodotto.
GXPS 480A: 3.6Vdc a pile, prodotti a bassa potenza.
GXPS 480C: prodotti a pile, a bassa potenza e bassi di 3.6Vdc di accuratezza.
| Collegamenti elettrici di modo diretto del cavo |
| Definizione del collegamento | Colore del cavo |
| RS485+ | Bianco |
| RS485- | Blu |
| Potere | Rosso |
| Terra di potere | Nero |
| Schermo | Giallo |
Definizione elettronica dei segnali e dell'interfaccia
1--power
terra 2--power
3--RS485+
4--RS485-
Parametro
| Spec. | Valore | Osservazioni |
| Tipo | GXPS480 | GXPS480A | GXPS480C | 1MPa≈145PSI |
| Campo di pressione | 0~10KPa ...... 60MPa = 0~1.56PSI… 8000PSI =0~0.1BAR… 600bar 0~1000mmH2O… 100000mmH2O | 1mH2O=9.81Kpa |
| Sopra la cassaforte di pressione | una pressione nominale di 1,5 volte (1.5X) | |
| Contenimento secondario | 3times pressione nominale (3X) |
| Alimentazione elettrica | 10~30Vdc | batteria 3.6Vdc |
| Corrente statica di funzionamento | <15ma> | <1ma> |
| Accuratezza | 0,5% | 1,0% |
| Segnale in uscita | RS485 |
| Interfaccia elettrica | RS485 |
| Tipo di pressione | Pressione relativa, pressione assoluta |
| Funzionamento temporaneo. | -10°C~60°C |
| Canale di compressione | M20×1.5, G1/4, G1/2, NPT1/2 |
Informazioni di ordinazione
Porto di GX-Tipo-Gamma-Uscita-Potere-pressione – collegamento – lunghezza di cavo
- Tipo: GXPS400=ordinary, GXPS400A=low-power, GXPS400C=Low-power + accuratezza bassa
- Gamma: 0~10Kpa… 60MPa
- Uscita: RS4=RS485
- Potere: 10~30Vdc, batteria 3.6Vdc
- Canale di compressione: M=M20×1.5, G=G1/4, G2=G1/2, N2=NPT1/2
- Collegamento: H=DIN43650-A, sbocco del connettore della prova di CW=water
- Lunghezza di cavo: __meter di XXm=

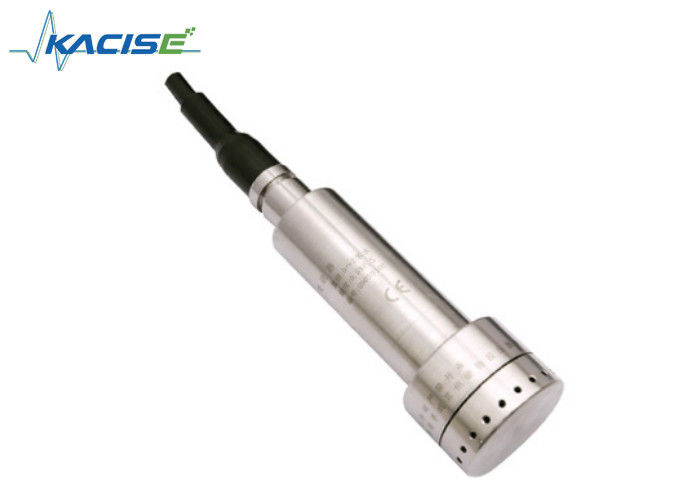

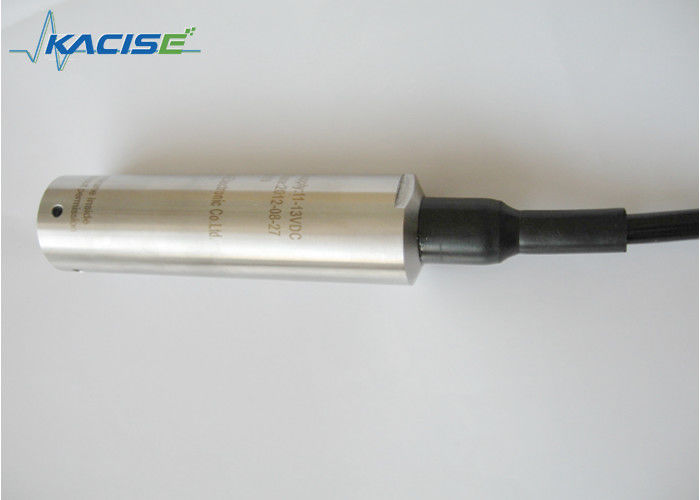

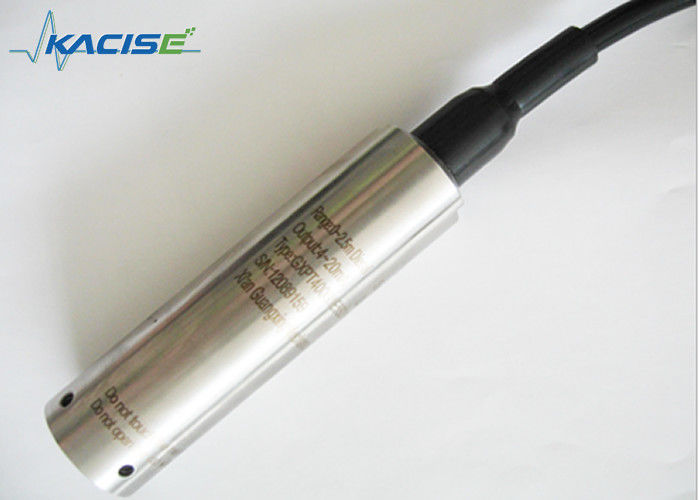

fotografia
