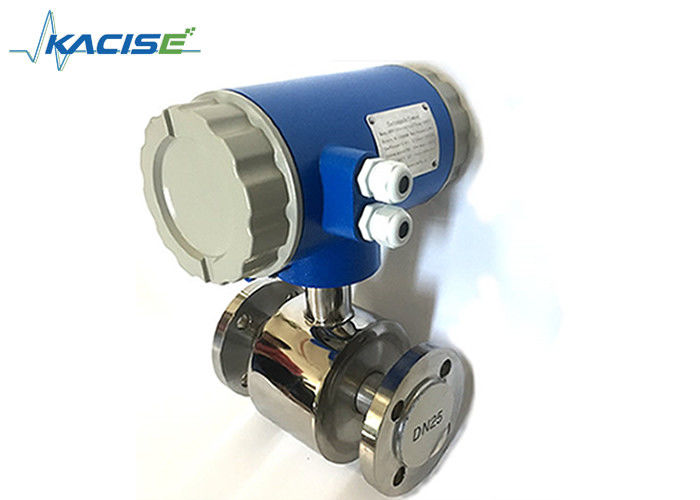

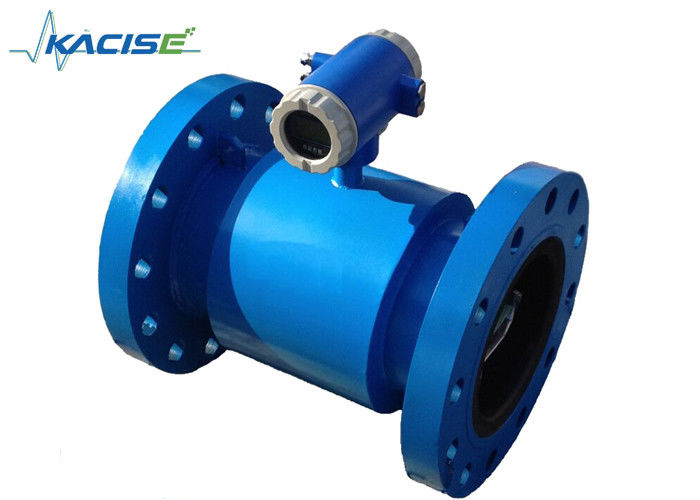

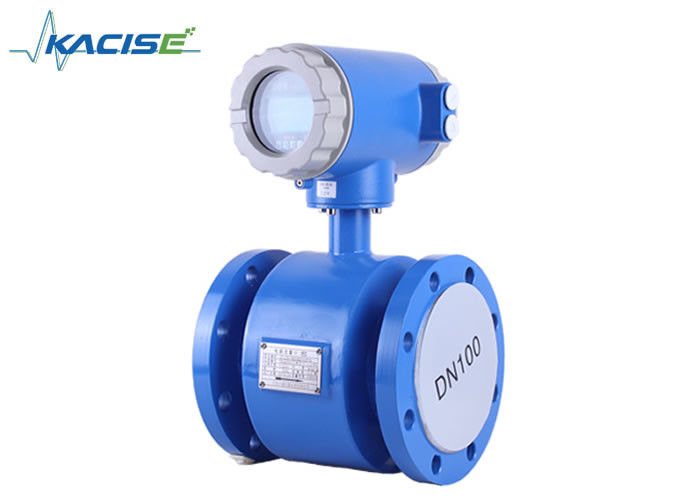

Tipo protetto contro le esplosioni flussometro elettromagnetico elettromagnetico di Exd IIBT4 del misuratore di portata IP68
Introduzione
Il misuratore di portata elettromagnetico può realizzare il segnale corrente elettrico locale dell'uscita e di indicazione di 4-20mA che può essere usato per registrare, regolare e controllare. I misuratori di portata elettromagnetici sono ampiamente usati nei settori industriali quali l'industria chimica, la protezione dell'ambiente, la metallurgia, la fabbricazione di carta e farmaceutica, il rifornimento idrico e la rimozione ecc.
Oltre al misurando il flusso del misuratore di portata elettromagnetico liquido conduttivo generale può misurare il flusso di liquido misto liquido-solido, liquido e sale di grande viscosità, forte acido e forte alcali.
Caratteristiche
1. Strutture semplici, ditta, nessun parti mobili e vita lunga di operazione.
2. Nessun parti fluide d'intercettazione, nessuna perdita di pressione ed ostruzione del liquido.
3. Nessun inerzia meccanica, risposta rapida e buona stabilità, applicazione nell'esame automatico, adeguamento & controllo.
4. Accuratezza di misurazione non influenzata dai parametri fisici quali stile, la temperatura, la viscosità, la densità e la pressione.
6. Assicuri molti stili dei misuratori di portata quali tipo in-linea e tipo di inserzione, ecc. Adotti la memoria di EEPROM per misurare la protezione sicura ed affidabile di dati dell'operazione, della memoria.
7. il sensore ad alta pressione con la fodera di PFA è resistente ad alta pressione ed a pressione negativa e disponibile a chimica ed alla soluzione corrosiva.
8. È applicabile non solo al processo generale, ma anche nelle applicazioni dure quali estrazione mineraria, la fabbricazione della carta, la pasticceria, ecc.
Parametri
| Alimentazione di rete |
AC220V 50HZ/DC24V |
| Consumo di energia |
<15w> |
| Esposizione e pulsanti |
La visualizzazione LCD grande con illuminazione posteriore può visualizzare il flusso istantaneo, flusso totale e percentuale di flusso come pure esposizione di allarme, quattro sporgenze di sottili pellicole di tocco, che è usata all'insieme di dati. |
| Accumulatore |
Quantità totale di andata, quantità totale inversa |
|
Segnale in uscita
|
Uscita analogica
|
Bi-direzione con due modi, isolamento 0-10mA/4-20mA |
| Resistenza del carico: 0-10Ma; 0-1.5KΩ; 4-20Ma; 0-750Ω |
| Uscita di frequenza |
L'uscita di flusso di andata & inverso con l'insieme della gamma di frequenza fra tensione esterna 1-5000Hz.The deve essere più bassa di 35V e l'uscita massima e la corrente d'uscita massima è 50Ma quando il transistor è acceso |
|
Uscita dell'allarme
|
Due uscite dai collettori dei transistor fotoelettrici dell'isolato sono per i segnali di allarme. La tensione esterna deve essere più bassa di 35V e la corrente d'uscita massima è 250Ma quando il transistor è acceso. Stato dell'allarme: Attiva quando i tubi misurati sono vuoto, i circuiti di eccitazione sono rotti o il volume di portata supera il valore ha progettato i limiti. |
|
Uscita di impulso
|
Per l'uscita di impulso nella misura di flusso di andata ed inverso, la frequenza superiore dell'uscita di impulso può essere fino a 5000 CP/S che il valore pertinente dell'impulso è 0,0001 - 1,0 M3/P. La larghezza dell'impulso può essere fissata a 20ms o all'onda squired da automaticamente. Il collettore del transistor con fotoelettrico è aperto girato intorno a. La tensione esterna deve essere più bassa di 35 V e la corrente d'uscita massima sono 250Ma quando il transistor è acceso. |
| Accuratezza |
±0.5% del valore visualizzato, ±0.3% o ±0.2% sono selezionabili. |
| Attenuazione della costante di tempo |
La variabile continua da 0-100 la s (90%) può essere selezionata dal gruppo |
| Comunicazione |
RS232, RS485 o HART Communication sono selezionabili, con l'accensione della resistenza |
| Interruzione di corrente |
Un orologio di anti-guasto è progettato nel misuratore di portata che può conservare le annotazioni di interruzione di corrente per 16 volte (10 anni) |
| Classe di protezione |
IP65 |
| grado a prova di ex |
Exd IIBT4 |
Materiale dell'elettrodo
| Materiale dell'elettrodo |
Resistenza di decadimento |
| 316L |
Usato per l'acqua industriale, l'acqua, le acque luride, il medium corrosivo debole, è ampiamente usato in petrolio, nel prodotto chimico, in urea, nel vinylon ed in altre industrie. |
| Acciaio inossidabile con il carburo di tungsteno |
Usato per il medium di nessuna corrosione e forte fino ad usura. |
| Lega B (HB) di Hartz |
Ha buona resistenza della corrosione sotto del punto di ebollizione per tutta la concentrazione di acido cloridrico, anche resistente a corrosione di acido solforico, di acido fosforico, di acido fluoridrico, di acidi organici e dell'altro acido non d'ossidazione, alcali, l'ossidazione di soluzione salina |
| Lega C (HC) di Hartz |
Resista alla corrosione di acido d'ossidazione, quali acido nitrico ed acido misto o una combinazione di medium dell'acido solforico e dell'acido cromico. inoltre resista alla corrosione di sale d'ossidazione come Fe++ +, Cu++ o contenga altri ossidanti, quale corrosione di una soluzione più superiore normale dell'ipoclorito della temperatura, acqua di mare. |
| (Ti) |
Resista alla corrosione dell'acqua di mare, di tutti i tipi di cloruro e dell'ipoclorito, ossidanti l'acido (fuming compreso acido nitrico), acido organico, alcali, per non resistere alla corrosione di una resistenza pura che riduce l'acido quale acido solforico, acido cloridrico. Ma se l'acido contiene gli antiossidanti (quale acido nitrico, Fe++ +, Cu++), la corrosione notevolmente è ridotta. |
| (Tum) |
Con resistenza della corrosione eccellente, è simile con vetro, eccetto acido fluoridrico, acido solforico fuming, alcali, quasi resiste a a corrosione di tutto il medium chimico della latta (acido cloridrico compreso, acido solforico e acqua regia). |
| Platino - lega dell'iridio |
Quasi applichi a tutti i prodotti chimici, ma non applicarsi all'acqua regia ed al sale di ammonio. |
Selezione di modello
