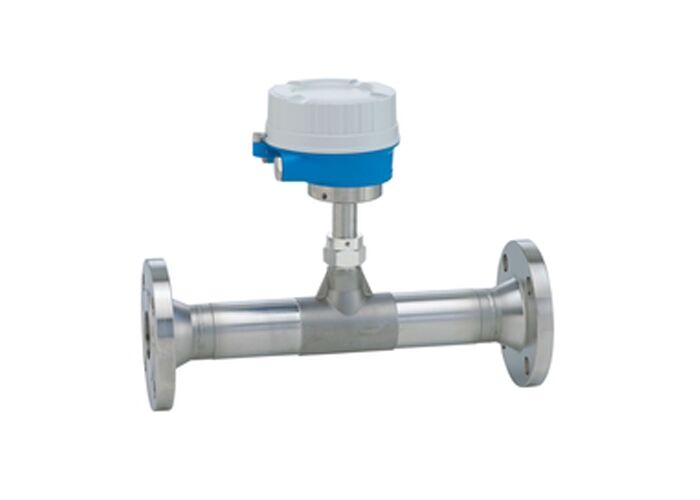

Misuratore di flusso di massa termica di prolina F 500
Il flussometro di massa termica Proline t-mass F 500 è dotato di un sensore brevettato che fornisce una stabilità di misura senza precedenti nella misurazione del flusso di massa termica in linea.Compensa in tempo reale le variazioni delle condizioni di processo, compresa la temperatura, pressione, direzione di flusso e tipo di gas.
Specificità principali
Max. errore di misurazione:Gas: 1,0% o.r. (10 a 100% o.f.s.), 0,1% o.f.s. (1 a 10% o.f.s.)
Distanza di misura:0.5 a 3750 kg/h (1,1 a 8250 lb/h)
Intervallo di temperatura medio:-40 °C a +180 °C (-40 °F a +356 °F)
Pressione di processo massima:PN40 / Cl. 300 / 20K
Campo di applicazione
L'innovativo trasmettitore remoto massimizza la flessibilità dell'installazione e la sicurezza operativa in ambienti impegnativi.
Principali vantaggi
- Programmazione flessibile basata su 21 gas standard o miscele di gas liberamente definibili
- Precisione di misurazione e ripetibilità di prim'ordine per un elevato controllo dei processi
- Monitoraggio affidabile con rilevamento di disturbi di processo e di flusso inverso
- Facile manutenzione con sensore rimovibile
- L'accesso completo alle informazioni di processo e diagnostica con numerosi I/O e bus di campo
- Riduzione della complessità con funzionalità di I/O liberamente configurabili
- Verifica integrata mediante la tecnologia Heartbeat
Specifiche tecniche
Materiali bagnati
| Componente |
Specificità del materiale |
| tubi di misura (DN 15-50) |
Acciaio inossidabile, CF3M/1.4408 |
| tubi di misura (DN 65-100) |
Acciaio inossidabile, 1.4404 (316/316L) |
| Connessioni di processo (flancella) |
Acciaio inossidabile, 1.4404 (F316/F316L) |
| Connessioni di processo (threaded) |
Acciaio inossidabile, 1.4404 (316/316L) |
| Elemento di rilevamento (unidirezionale) |
Acciaio inossidabile, 1.4404 (316/316L) o lega C22, 2.4602 (UNS N06022) |
| Elemento di rilevamento (bidirezionale) |
Acciaio inossidabile, 1.4404 (316/316L) |
| Detezione del flusso inverso |
Acciaio inossidabile, 1.4404 (316/316L) |
Variabili misurate
Flusso di massa, temperatura, flusso di volume standard, flusso di volume, consegna di aria libera, velocità, flusso di calore, flusso di energia, densità
Specifiche ambientali
| Parametro |
Specificità |
| Intervallo di temperatura ambiente |
-40 a 60°C (-40 a 140°F) |
| Intervallo di temperatura opzionale |
Trasmettitore: -50 a 60°C (-50 a 140°F), Sensore: -60 a 60°C (-60 a 140°F) |
| Materiale di alloggiamento del trasmettitore |
Alumini, AlSi10Mg, rivestito o policarbonato |
| Grado di protezione |
IP66/67, alloggiamento di tipo 4X; sensore: IP68, tipo 6P (facoltativo) |
Elettronica e comunicazioni
| Componente |
Specificità |
| Visualizzazione/Operazione |
Display retroilluminato a 4 linee con controllo tattile, configurazione tramite display locale e strumenti operativi |
| Prodotti |
4 uscite: 4-20 mA HART, 4-20 mA, uscita Pulso/frequenza/interruttore, uscita Relay |
| Input |
Input di stato, 4-20 mA |
| Comunicazione digitale |
HART, Modbus RS485 |
| Fornitore di energia |
DC 24V o AC da 100 a 240V |
Certificazioni e approvazioni
Zona pericolosa:ATEX, cCSAus, IECEx, NEPSI, JPN, UK Ex, EAC, KC
Sicurezza del prodotto:CE, C-tick
Sicurezza funzionale:IEC 61508, applicabile in applicazioni rilevanti per la sicurezza secondo IEC 61511
Omologazioni di pressione:PED, CRN
Certificati materiali:3.1 materiale, NACE MR0175/MR0103
