Monitoraggio del livello di stoccaggio delle ceneri volanti nella potenza termica

¢Pratiche di misurazione di precisione conKLD806Misuratore di livello radar ad alta frequenza in un silo di cenere volante di 12 metri

I. Anteprima del progetto

Una centrale elettrica a carbone da 300 MW a Foshan, Guangdong, utilizza un silo di cenere volante di 12 metri di altezza e 8 metri di diametro per immagazzinare cenere di carbone polverizzata (dimensione delle particelle: 1 ‰ 150 μm, densità di massa: 0,6 ‰ 0,9 t / m3).Il misuratore di livello capacitivo originale ha dovuto affrontare problemi critici:

1. Scarsa precisione: l'adesione della polvere ha causato una deriva della costante dielettrica, con errore di misura del ±8%.
2. Un'elevata manutenzione: La pulizia mensile degli elettrodi richiede 4 ore per sessione.
3. Interferenze del segnale: I dispositivi di fluidificazione pneumatica hanno innescato falsi allarmi (in media 3 al giorno).

II. Soluzione: Vantaggi tecniciKLD806 Misuratore di livello radar

1. Progettazione del raggio stretto ad alta frequenza:
   • Onda millimetrica a 80 GHz con angolo di raggio di 3°, ideale per silos compatti di 12 metri.
   • Rango personalizzato: 0.315m, zona cieca: 0.3m, copertura completa.
2. Performance anti-interferenza:
   • L'algoritmo dinamico di soppressione del rumore (DNIR 3.0) filtra i falsi echi dal flusso d'aria di fluidizzazione.
   • L'alloggiamento in acciaio inossidabile 316L con rating IP68 resiste all'impatto del flusso d'aria (20m/s).
3. Diagnostica intelligente:
   • Il protocollo HART produce curve di eco (diagnosi locale/remote).
   • Compensazione automatica della costante dielettrica (impatto di adesione della polvere < 0,1%).





III. Processo di attuazione

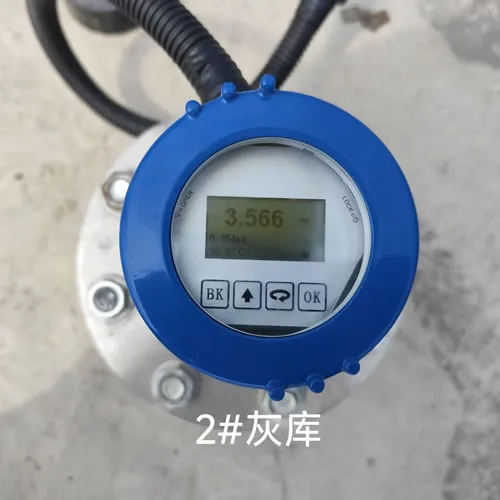

1. Installazione e messa in servizio:
   • Localizzazione: 0,8 m sotto la cima del silo
   • Configurazione dei parametri- - -
     • Distanza = 0,3-12 m
     • False Echo Suppression=Activato (blocca l'interferenza del tubo di fluidizzazione)
     • Dampaggio = 0,2 s (corrisponde al ciclo di fluidificazione pneumatica)
   • Verifica dell'accuratezza: errore di ±5 mm rispetto al telemetro laser.

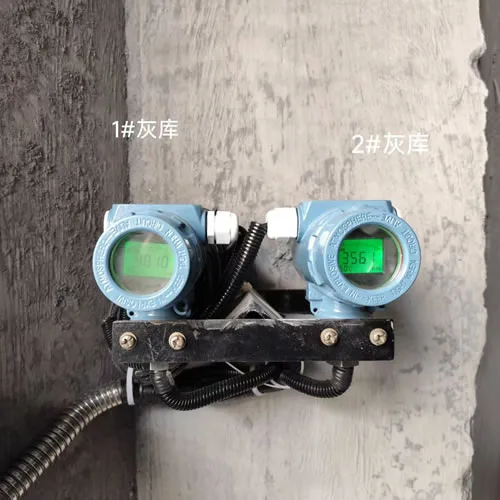

2. Integrazione del sistema:
   • Integrato nel sistema di controllo DCS dell'impianto tramite 4-20mA+HART (compatibile con i moduli I/O esistenti).
   • Nuove funzionalità:
     • Controllo di blocco a livello alto/basso (arresto automatico a livello > 90%).
     • Segnalazioni di velocità di variazione del livello (> 1 m/h indica rischio di blocco).

IV. Risultati delle prestazioni

Feedback dei clienti:

Il KLD806 ha risolto le sfide di misurazione nel nostro silo compatto, con una precisione millimetrica a 12 metri e zero interferenze del flusso d'aria.

V. Principali insegnamenti

1. Suggerimenti per un'installazione compatta:
   • Utilizzare antenna a corno corto
   • Montaggio eccentrico superiore
2. Ottimizzazione dei parametri:
   • Abilitare la modalità polvere
   • Impostare l'intervallo di tracciamento dielettrico = 30 min (adattabile alle variazioni di umidità).
3. Protocollo di manutenzione:
   • Pulizia delle lenti semestrale con kit di strumenti KC Sensor.
   • Scarica i rapporti mensili sulla salute tramite il KC Sensor Cloud.

VI. Applicazioni più ampie

Validato per silos di piccole e medie dimensioni (815 m), ideale per:

• Centrali elettriche a biomassaSilos di cenere da 10 a 15 metri.
• Centri industriali a vapore: Misurazione precisa di piccoli silos.
• Silos per la taratura degli impianti di cemento: battaglie ad alta precisione.

Estensione della tecnologia:
Il sensore KC è nuovo.Sistema di coordinamento multi-silo(supporta 16 unità KLD806) consente una gestione intelligente delle ceneri a livello regionale, riducendo i costi di trasporto del 15-20%.
