Applicazione di misuratori di livello ad ultrasuoni nei pozzi urbani di scarico

Parole chiave: misuratore di livello ultrasonico, gestione delle acque reflue urbane, monitoraggio del livello dei liquidi, città intelligente, prevenzione degli sversamenti delle acque reflue, misurazione senza contatto, Internet delle cosenelle acque reflue

Sfondo: Le sfide dell'invecchiamento dei sistemi urbani di fognatura

In un'area urbana antica di una città di secondo livello, la rete sotterranea delle acque reflue, complessa e gravemente invecchiata, ha dovuto affrontare sfide crescenti a causa dell'aumento dei volumi di acque reflue.I livelli dei pozzi fognari sono aumentati rapidamente, causando frequenti trabocche che inquinano l'ambiente, disturbano la vita quotidiana e rappresentano rischi per la sicurezza dei pedoni e dei veicoli.Il dipartimento di gestione della città aveva urgentemente bisogno di una soluzione affidabile perin tempo reale controllo del livello del liquidoprevenire in modo proattivo gli incidenti di sovraccarico.

Un'analisi comparativa

Dopo aver valutato molteplici tecnologie, i misuratori di livello ad ultrasuoni sono stati scelti per i loro vantaggi unici.

Principali vantaggi:

• Progettazione senza contattoelimina i problemi di corrosione e intasamento, riducendo la manutenzione del 75%.
• Ampia gamma di misura(0,2-30 metri) si adatta a diverse profondità di pozzo.
• Capacità anti-interferenzagarantisce dati stabili in acque turbolente e disturbi dell'aria.
• Facile integrazionecon i sistemi di automazione esistenti per il monitoraggio a distanza.

Implementazione: dall'installazione all'integrazione del sistema

1. Selezione dei punti di monitoraggio

Sono stati selezionati 50 pozzi rappresentativi per le acque reflue, concentrandosi su:

• Aree soggette a alluvioni
• Zone basse
• Luoghi critici nei pressi di centri residenziali/commerciali

2. Processo di installazione

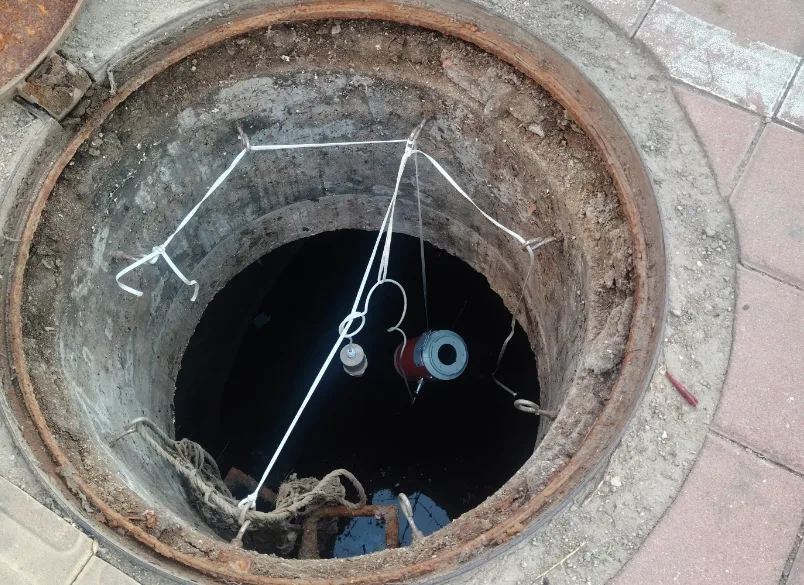

• Montaggio in cima:
  • Foratura di fori nei rivestimenti dei pozzi per l'allineamento verticale del sensore con la superficie del liquido.
  • Ho fissato il contatore con supporti impermeabili per evitare lo spostamento.
  • Cavi di alimentazione e linee di segnale impermeabili collegati alle basi di comunicazione vicine (moduli GPRS/LoRa).

3. Infrastrutture di supporto

• Sistema di acquisizione dei dati:
  • I datalogger locali raccoglievano dati in tempo reale sul livello del liquido e li trasmettevano al centro di monitoraggio della città ogni 5 minuti.
• Sistema di allarme:
  • Avvisi automatici (SMS/email) innescati quando i livelli superano le soglie prestabilite, con un tasso di accuratezza del 95% negli avvisi.
• Software di monitoraggio:
  • Dashboard in tempo reale e analisi delle tendenze storiche tramite dispositivi desktop/mobile.

Risultati: Trasformazione della gestione delle acque reflue

1Monitoraggio in tempo reale e allarme precoce

• Monitoraggio continuo 24 ore su 24, 7 giorni su 7con aggiornamenti dei dati di 5 minuti.
• 30 avvertimenti preventivi di successodi rischi di traboccaggio in un anno, compreso un caso in cui un allarme anticipato di un'ora in caso di pioggia intensa ha permesso il dispiegamento tempestivo di squadre di drenaggio, evitando un traboccaggio grave.

2. Optimizzazione delle operazioni di drenaggio

• miglioramento del 25% dell'efficienza del drenaggiomediante aggiustamenti delle pompe basati su dati (ad esempio, aumentando la capacità delle pompe nelle zone a monte durante le piogge).
• Riduzione degli incidenti annuali di sovraccarico in un distretto problematico da 10+ a <2.

3. Risparmio di costi

• Riduzione del 75% dei costi annuali di manutenzione: da ¥ 2.000 a ¥ 500 per pozzo, risparmiando ¥ 75.000 all'anno per 50 pozzi.
• Riduzione delle pulizie e delle riparazioni inutili grazie alla pianificazione della manutenzione basata sui dati.

Lezioni apprese e prospettive per il futuro

Principali insegnamenti:

1. Progettazione specifica del sito: indagini approfondite prima dell'installazione garantiscono un posizionamento ottimale dei sensori e la precisione dei dati.
2. Attrezzature affidabili: dare la priorità a contatori ad ultrasuoni di alta qualità con forti caratteristiche anti-interferenza.
3. Decisioni basate sui dati: integrare i dati sul livello dei liquidi con i modelli di drenaggio urbano per una gestione proattiva.
4. Manutenzione continua: Le calibrazioni e gli aggiornamenti regolari del sistema garantiscono l'affidabilità a lungo termine.

Potenziale futuro:
Come parte dicittà intelligenteIn base a tali iniziative, i misuratori di livello ad ultrasuoni possono essere integrati con le piattaforme IoT per analisi predittive, riducendo ulteriormente i rischi di sovrafflusso e migliorando la sostenibilità urbana.

Conclusione:

Questo caso di studio dimostra come i misuratori di livello ad ultrasuoni offrano una soluzione robusta ed economica per il livello liquido delle acque reflue urbanemonitoraggio, combinando l'innovazione tecnica con le esigenze pratiche di gestione della città.e infrastrutture urbane più sostenibili.

Per richieste di informazioni sulle soluzioni di misuratori di livello ad ultrasuoni o sulla gestione intelligente delle acque reflue, contattarecacise- Oggi.
