Luogo di origine: | Cina |
Marca: | Kacise |
Numero di modello: | KUS630C |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | 15*15*10 cm, 1,2 kg |
Tempi di consegna: | 5-8 giorni lavorativi |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 100+ |
Gamma: | 15m | Produzione: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
---|---|---|---|
Alimentazione elettrica: | 3.3-24 V | Corrente di lavoro: | ≤45mA |
Compensazione di temperatura: | sì | Temperatura di lavoro: | -25… 70℃ (248… 343K) |
Classe di protezione: | IP68 | Materiale guscio: | PVDF |
Accuratezza di misurazione: | ≤1% | ||
Evidenziare: | Sensore ad ultrasuoni per sistema di allarme per auto,sensore per trasduttore ad ultrasuoni KUS630C,sensore per misuratore di distanza ad ultrasuoni per auto |

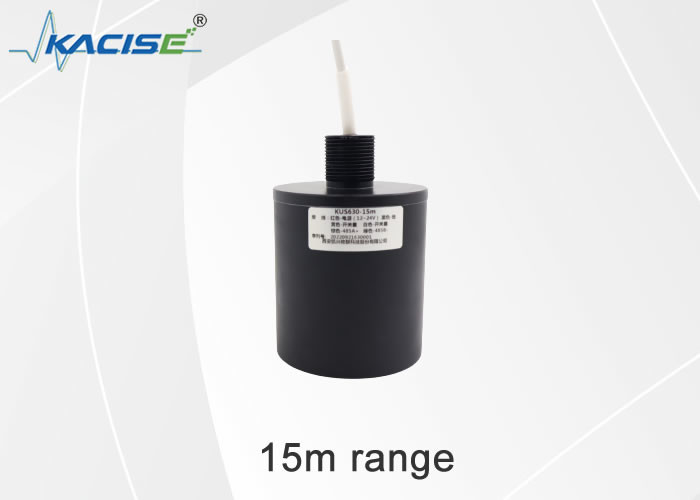

Misuratore di livello ad ultrasuoni serie KUS630
1.Caratteristiche
2. Dimensioni
L'unità nel diagramma è mm.
3.Connessioni elettriche e definizione dei segnali
Ordine di riga | Ccolore | Ddefinizione |
1 | Rosso | Il potere è positivo |
2 | Nero | terra di ritorno dell'alimentazione |
3 | Giallo | Uscita analogica, uscita in tensione, uscita in corrente |
4 | Blu | RS485 A+ o uart TXD |
5 | Verde | RS485 B- o uart RXD |
Colore del cavo | Ordine di riga | Descrivere | Nota |
rosso | 1 | offerto da | Ingresso di tensione ampio 3,3 V-30 V |
Nero | 2 | GND | |
giallo | 3 | Commuta l'uscita | Terminale di commutazione, capacità di carico 1A 60V, supporta fino a due uscite di commutazione con logica indipendente, i due terminali sono i due contatti dell'interruttore, non distinguono tra poli positivi e negativi e possono essere collegati a piacimento. |
Bianco | 4 | Commuta l'uscita | |
Marrone | 4 | RS485A+ | |
verde | 5 | RS485B- |
4.Descrizione dei parametri
Model:KUS630 | |
Campo di misura |
0,8 m... 15 m |
Punto cieco |
0 ... 0,6 m (l'area di lavoro instabile è compresa tra 0,6 m, non è consigliabile lavorare in questo intervallo);è possibile ottenere la versione con area cieca minima di 0,3 m, che deve essere personalizzata. |
Tensione di alimentazione | 3,3 ... 24 V CC, ondulazione 10 %SS |
Corrente di lavoro |
≤ 45 mA (massima velocità di misurazione) Versione a basso consumo, il consumo energetico in modalità di sospensione è inferiore a 0,3 mA, il consumo energetico in invio è di 20 mA (inferiore a 2 ms) e il consumo energetico in ricezione non è superiore a 8 mA (inferiore a 150 ms) |
Segnale di uscita |
1: uscita analogica programmabile 0-10V. 2: uscita RS485. 3: uscita seriale Uart Uscita 4:4-20 mA 5: Commuta l'uscita |
Accuratezza di misurazione | ≤1% |
Compensazione della temperatura | sì |
condizioni di lavoro
Temperatura di lavoro | -25…70℃(248...343K) |
Temperatura di conservazione | -40…85℃(233...358K) |
altre istruzioni
Connessione elettrica | Cavo a 5 conduttori (uscita analogica), cavo a 6 conduttori (uscita interruttore); |
Classe di protezione | IP68 |
Materiale della calotta | PVDF |
5. Informazioni sull'ordine
KUS | Model | Ouscita | Range | Descrivere |
630C | Supporta la personalizzazione | |||
Fatto su misura | ||||
0-10V | Uscita analogica 0-10V | |||
0-5V | Uscita analogica 0-5V | |||
0-3V | Uscita analogica 0-3V | |||
4-20 mA | Uscita analogica 4-20mA | |||
SW | Commuta l'uscita | |||
Uart | Uscita seriale Uart Protocollo MODBUS RTU | |||
RS485 | Uscita RS485 protocollo MODBUS RTU | |||
XXX mm |
XXX mm indica la distanza massima di misurazione (predefinito 15000 mm) |
|||
KUS | 630 | RS485 | 15000 mm |

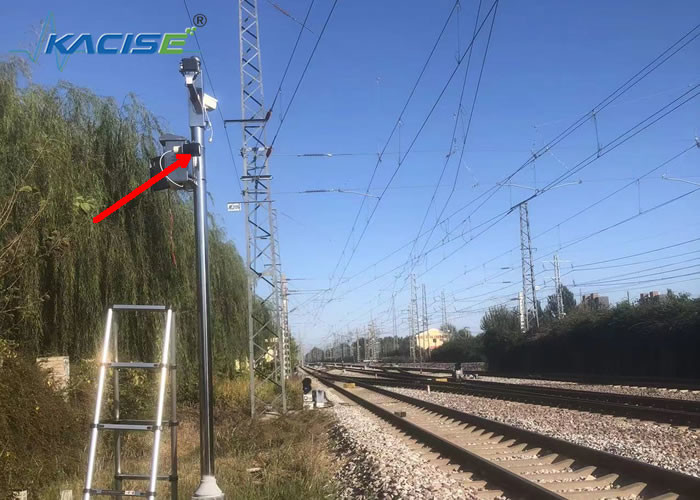

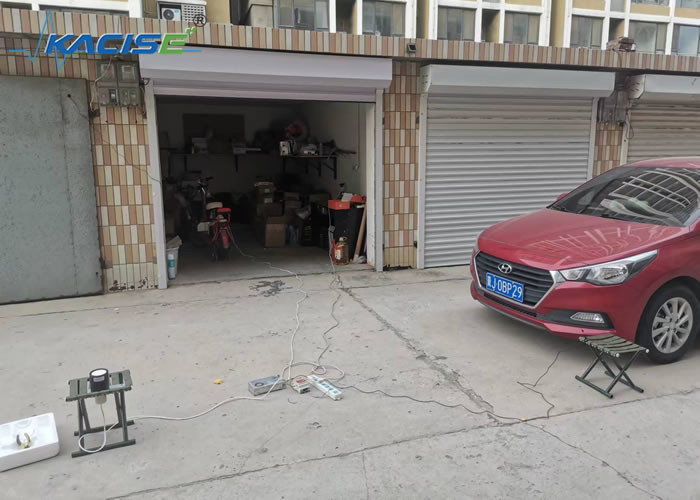

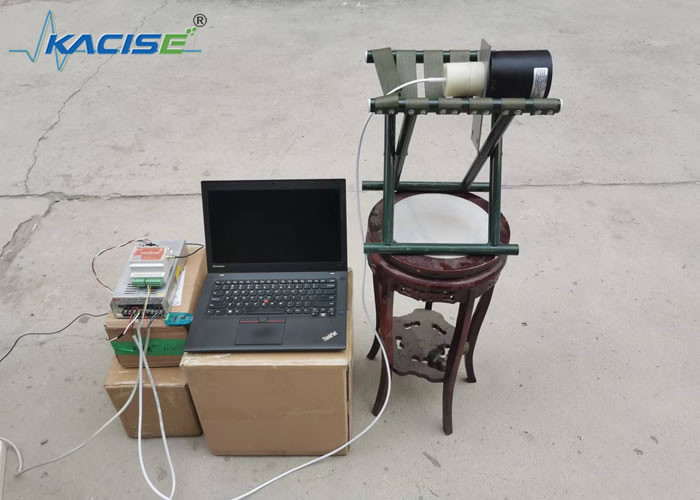

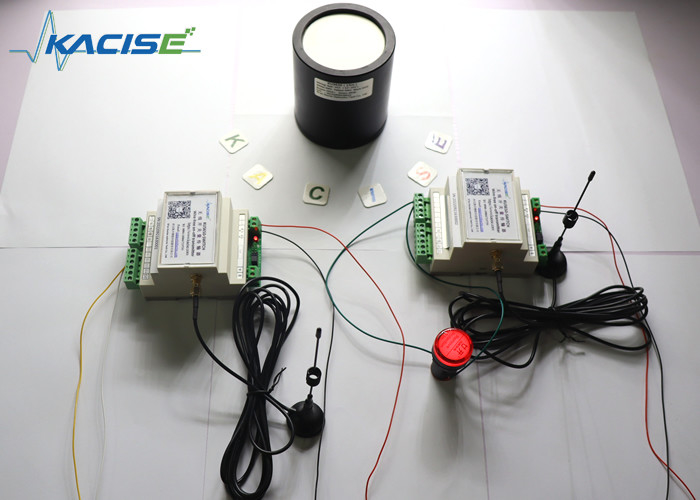

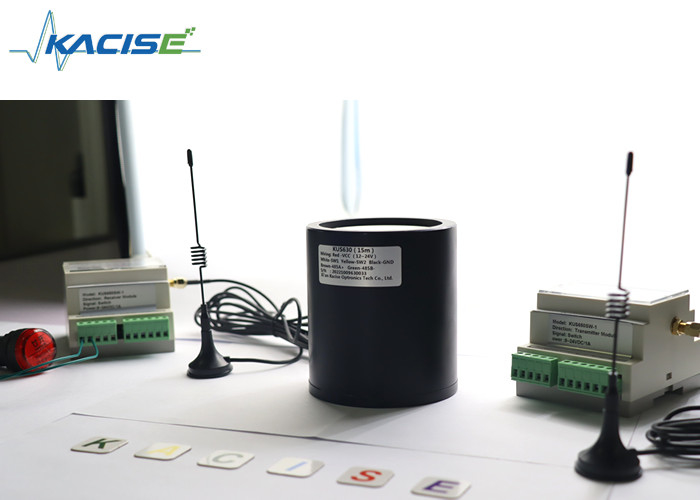

6.Applicazione
