| Luogo di origine: | Cina |
| Marca: | Kacise |
| Numero di modello: | KUS630 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | 15*15*10 cm, 1,2 kg |
| Tempi di consegna: | 5-8 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100+ |
| Gamma: | 10m~30m+ | Produzione: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
|---|---|---|---|
| Alimentazione elettrica: | 3.3-24 V | Corrente di lavoro: | ≤45mA |
| Compensazione di temperatura: | sì | Temperatura di lavoro: | -25… 70℃ (248… 343K) |
| Classe di protezione: | IP68 | Materiale guscio: | PVDF |
| Accuratezza di misurazione: | ≤1% | ||
| Evidenziare: | Tester di rilevamento della sonda del sensore ad ultrasuoni,sensore del trasduttore ad ultrasuoni del sistema di parcheggio per auto,sonda del trasduttore ad ultrasuoni 24v |
||

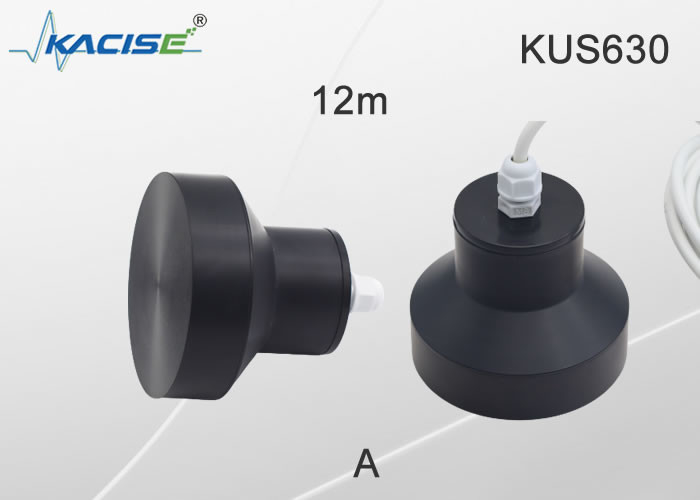

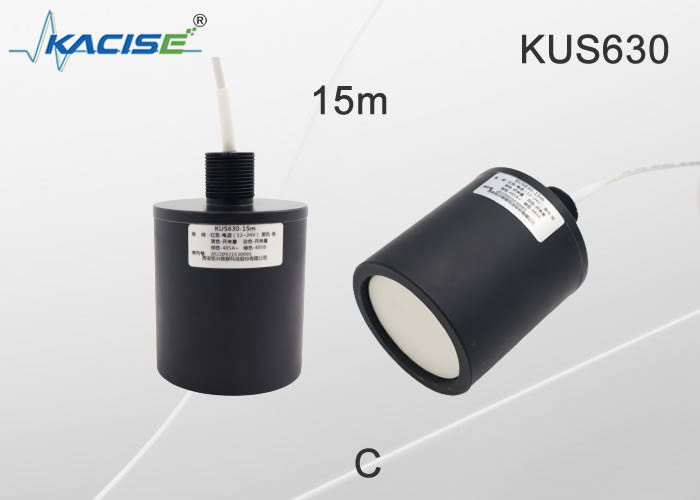

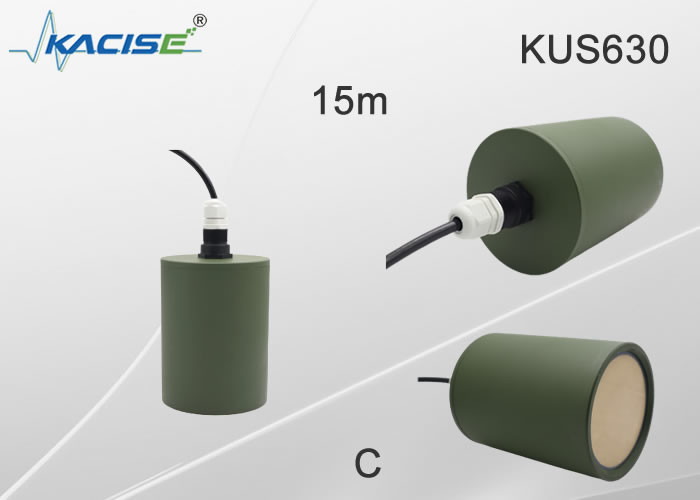

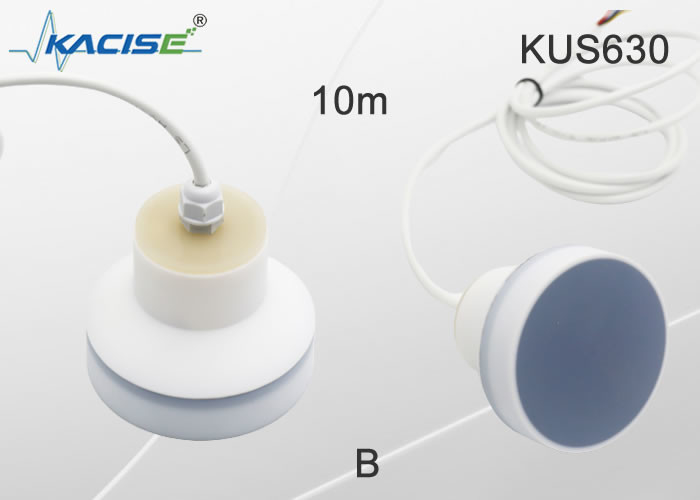

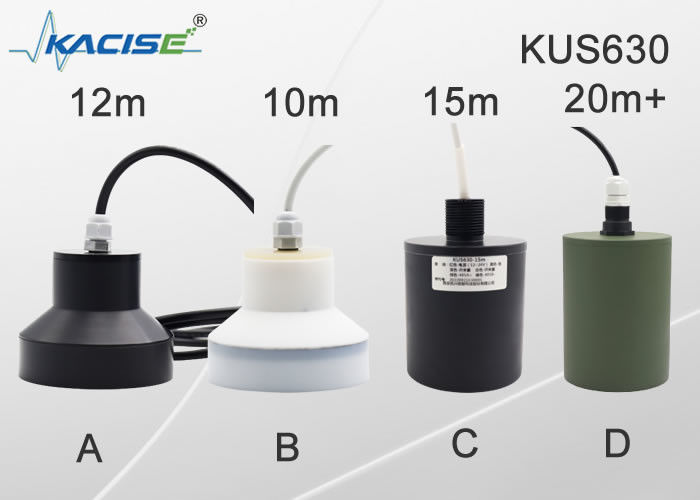

Misuratore di livello ad ultrasuoni serie KUS630
1.Caratteristiche
2. Dimensioni
L'unità nel diagramma è mm.
3.Connessioni elettriche e definizione dei segnali
| Ordine di riga | Ccolore | Ddefinizione |
| 1 | Rosso | Il potere è positivo |
| 2 | Nero | terra di ritorno dell'alimentazione |
| 3 | Giallo | Uscita analogica, uscita in tensione, uscita in corrente |
| 4 | Blu | RS485 A+ o uart TXD |
| 5 | Verde | RS485 B- o uart RXD |
| Colore del cavo | Ordine di riga | Descrivere | Nota |
| rosso | 1 | offerto da | Ingresso di tensione ampio 3,3 V-30 V |
| Nero | 2 | GND | |
| giallo | 3 | Commuta l'uscita | Terminale di commutazione, capacità di carico 1A 60V, supporta fino a due uscite di commutazione con logica indipendente, i due terminali sono i due contatti dell'interruttore, non distinguono tra poli positivi e negativi e possono essere collegati a piacimento. |
| Bianco | 4 | Commuta l'uscita | |
| Marrone | 4 | RS485A+ | |
| verde | 5 | RS485B- |
4.Descrizione dei parametri
| Model:KUS630 | |
| Campo di misura |
0,8 m... 15 m |
|
Punto cieco |
0 ... 0,6 m (l'area di lavoro instabile è compresa tra 0,6 m, non è consigliabile lavorare in questo intervallo);è possibile ottenere la versione con area cieca minima di 0,3 m, che deve essere personalizzata. |
| Tensione di alimentazione | 3,3 ... 24 V CC, ondulazione 10 %SS |
|
Corrente di lavoro |
≤ 45 mA (massima velocità di misurazione) Versione a basso consumo, il consumo di energia in sospensione è inferiore a 0,3 mA, il consumo di energia in invio è di 20 mA (meno di 2 ms) e il consumo di energia in ricezione non è superiore a 8 mA (meno di 150 ms) |
|
Segnale di uscita |
1: uscita analogica programmabile 0-10V. 2: uscita RS485. 3: uscita seriale Uart Uscita 4:4-20 mA 5: Commuta l'uscita |
| Accuratezza di misurazione | ≤1% |
| Compensazione della temperatura | sì |
condizioni di lavoro
| Temperatura di lavoro | -25…70℃(248...343K) |
| Temperatura di conservazione | -40…85℃(233...358K) |
altre istruzioni
| Connessione elettrica | Cavo a 5 conduttori (uscita analogica), cavo a 6 conduttori (uscita interruttore)； |
| Classe di protezione | IP68 |
| Materiale della calotta | PVDF |
5. Informazioni sull'ordine
| KUS | Model | Ouscita | Range | Descrivere |
| 630C | Supporta la personalizzazione | |||
| Fatto su misura | ||||
| 0-10V | Uscita analogica 0-10V | |||
| 0-5V | Uscita analogica 0-5V | |||
| 0-3V | Uscita analogica 0-3V | |||
| 4-20 mA | Uscita analogica 4-20mA | |||
| SW | Commuta l'uscita | |||
| Uart | Uscita seriale Uart Protocollo MODBUS RTU | |||
| RS485 | Uscita RS485 protocollo MODBUS RTU | |||
| XXX mm |
XXX mm indica la distanza massima di misurazione (predefinito 15000 mm) |
|||
| KUS | 550 | RS485 | 10000 mm | |
6.Dati della candidatura
