Name: Giroscopio in fibra ottica GSGYR105F con range dinamico di ±500°/s, tempo di avvio di 3 s e dissipazione di potenza
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: GSGYR105F
Price: 431.00 USD
Availability: InStock

Casa. > prodotti > Sensore giroscopico elettronico >

Giroscopio in fibra ottica GSGYR105F con range dinamico di ±500°/s, tempo di avvio di 3 s e dissipazione di potenza

Giroscopio digitale a fibra ottica a circuito chiuso

Sensore FOG di avvio istantaneo

Giroscopio ottico a basso bias

Luogo di origine:

Cina

Marca:

Gyrosens

Certificazione:

Numero di modello:

GSGYR105F

Contattaci

Chiedi un preventivo

Giroscopio in fibra ottica GSGYR105F con range dinamico di ±500°/s, tempo di avvio di 3 s e dissipazione di potenza

Dettagli del prodotto

Tensione di alimentazione:

+5 V CC

Temperatura operativa:

-45 ° C ～+70 ° C.

Temperatura di conservazione:

-55 ° C ～+80 ° C.

Dissipazione di potenza (temperatura completa):

<4W

Ora di inizio:

Evidenziare:

Giroscopio digitale a fibra ottica a circuito chiuso

Sensore FOG di avvio istantaneo

Giroscopio ottico a basso bias

Termini di pagamento e di spedizione

Quantità di ordine minimo

1pcs

Imballaggi particolari

Ogni unità ha una singola scatola e tutte le caselle sono imballate in pacchetti standard o richiest

Tempi di consegna

5-8 giorni di lavoro

Capacità di alimentazione

1000 pezzi/pezzi a settimana negoziabile

Prodotti correlati

GSGYR202F Girometro a fibra ottica con deriva casuale bassa <0.1°/√h, stabilità di polarizzazione <2°/h e sensibilità magnetica di polarizzazione <0.5°/h/Gs

Ottieni il miglior prezzo

GSGYR201F Giroscopio in fibra ottica con 2 assi Compatto 64×60×40 mm e basso consumo di energia <4W per la navigazione inerziale

Ottieni il miglior prezzo

GSGYR114F Girometro a fibra ottica ad asse singolo con alimentazione singola a 5V, uscita RS422 e dimensioni compatte di 98×98×35mm

Ottieni il miglior prezzo

Giroscopio in fibra ottica ad asse singolo GSGYR112F con dimensioni 60×60×30 mm, uscita RS422 e tempo di avviamento di 1 secondo

Ottieni il miglior prezzo

Contattaci

Contattaci ora

Descrizione del prodotto

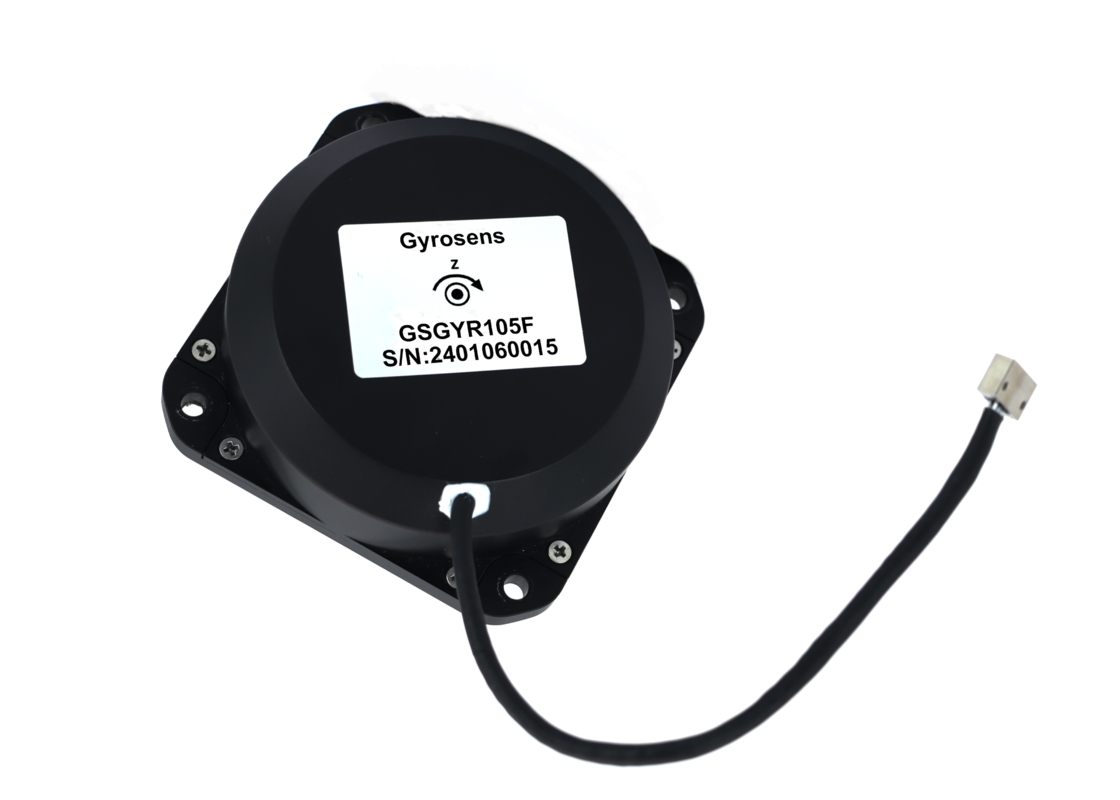

Giroscopio a fibra ottica GSGYR105F

Introduzione al prodotto

Questo prodotto è un sensore di velocità angolare inerziale basato sull'effetto ottico Sagnac per misurare la velocità angolare di rotazione del supporto lungo l'asse sensibile. Il circuito di rilevamento digitale a circuito chiuso estrae la differenza del percorso ottico della luce in senso orario causata dalla velocità angolare fisica esterna, modula e demodula il segnale di tensione del segnale del percorso ottico e implementa feedback e controllo a circuito chiuso per ottenere il rilevamento del segnale di velocità angolare in tempo reale.

Funzione

Questo prodotto è composto da due parti: unità ottica sensibile alla velocità angolare e rilevamento del segnale, che fornisce informazioni sull'incremento dell'angolo uniassiale e informazioni sulla temperatura interna.

Caratteristiche

Misura con precisione la velocità angolare degli oggetti in movimento
Tutto allo stato solido, senza parti rotanti e parti di attrito
Lunga vita
Inizio immediato
Struttura semplice
Basso pregiudizio

Applicazioni

Fotocamera con giunto cardanico
Piattaforma di controllo del volo
Sistema di navigazione inerziale
Sistema di monitoraggio inerziale
Ottica, fotografia e altre piattaforme stabili
Unità di misura inerziale

Specifiche tecniche

Parametro	GSGYR105F	GSGYR105F-H	GSGYR105F-HH
Parametro di alimentazione
Tensione di alimentazione	+5 V CC	+5 V CC	+5 V CC
Prestazioni del prodotto
Dimensioni	989831,5 mm	989833,5 mm	989833,5 mm
Ora di inizio	3s	3s	3s
Bias (10 secondi uniforme, temperatura fissa)	<0,05°/h	<0,015°/ora	<0,01°/ora
Stabilità del bias (10 s uniforme -45°C~+70°C)	<0,02°/h(10 s) <0,006°/h(100 s)	<0,015°/ora(10 s) <0,005°/ora(100 s)	<0,01°/h(10 s) <0,003°/h(100 s)
Ripetibilità del bias	<0,006°/h	<0,005°/ora	<0,003°/ora
Passeggiata casuale	<0,001°/√h	<0,0008°/√h	<0,0005°/√h
Non linearità del fattore di scala	<10 ppm	<2 ppm	<2 ppm
Ripetibilità del fattore di scala	<10 ppm	<5 ppm	<5 ppm
Gamma dinamica	±500°/s	±300°/s	±300°/s
Dissipazione di potenza (piena temperatura)	<4W	<4W	<4W
Peso	<480g o 520g±20g(Pacchetto B)	520 g±20 g	520 g±20 g
Ambiente
Temperatura operativa	-45°C～+70°C	-45°C～+70°C	-45°C～+70°C
Temperatura di conservazione	-55°C～+80°C	-55°C～+80°C	-55°C～+80°C

Dimensioni
