Sensore di distanza subacquea KUS-W80 200 kHz Trasduttore di frequenza e corrente di scarico bassa per la misurazione della distanza subacquea

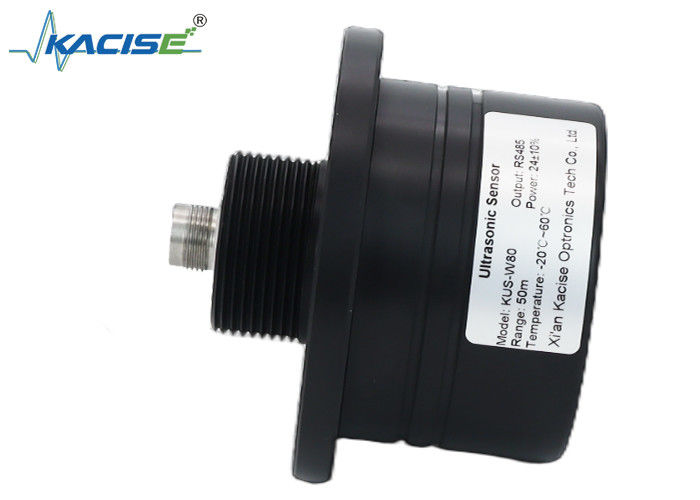

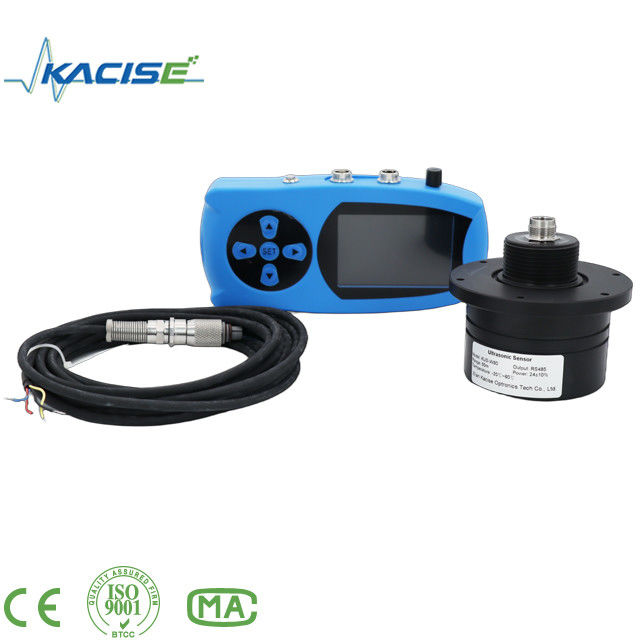

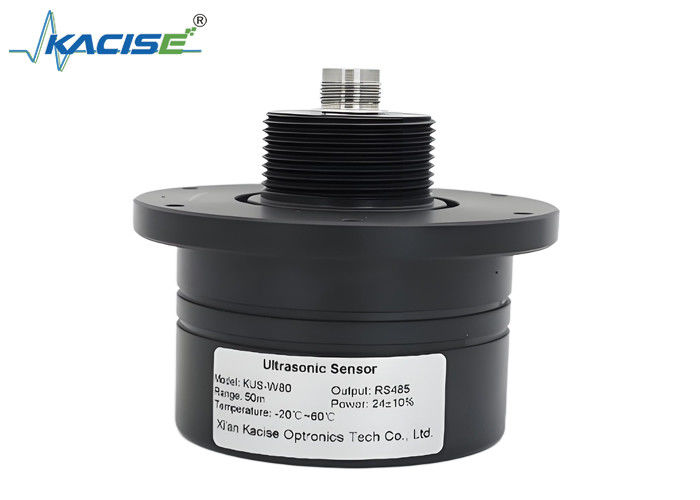

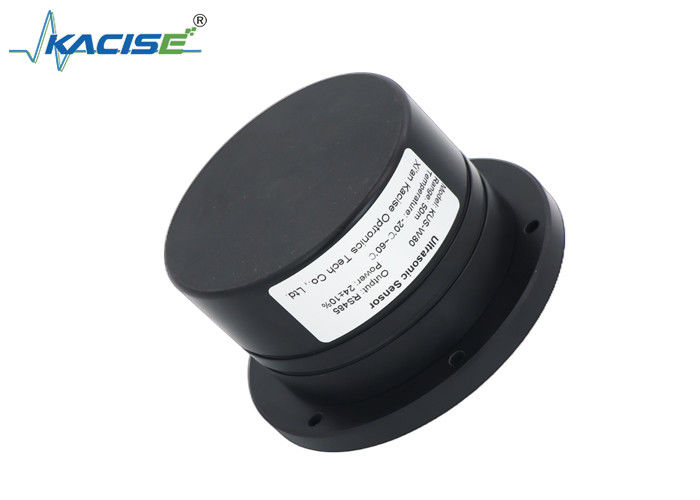

Sensore di distanza subacquea KUS-W80

1Introduzione

Il sensore di gamma ultrasonico subacqueo a raggio singolo è un sensore di gamma ad alta risposta progettato sulla base dell'architettura ARM.

Il sensore ha un chip RS485 integrato per leggere i dati e configurare i parametri interni.I parametri interni possono essere modificati attraverso il protocollo ModBus-RTU per regolare le prestazioni del sensore e implementare determinate funzioni.

2Principio di misura

Durante il processo di misurazione della distanza, il segnale ultrasonico viene emesso dalla sonda ultrasonica, riflesso dal liquido o da un altro mezzo solido e poi riflesso dalla stessa sonda.La differenza di tempo tra l'emissione e la ricezione degli ultrasuoni viene misurata per ottenere la misurazione del livelloLa relazione tra la distanza di trasmissione dell'onda sonora L, la velocità del suono v e il tempo di trasmissione dell'onda sonora t può essere espressa dalla formula:

Formula di misura della distanza ad ultrasuoni

L: distanza tra la sonda ad ultrasuoni e la superficie del materiale misurato.

v: valore della velocità sonora dopo compensazione di temperatura.

t: tempo di funzionamento dell'onda sonora nell'intervallo di misurazione.

3. Caratteristiche

• Livello di protezione: IP68
• Dotato di comunicazione RS485, i dati possono essere letti e scritti
• L'indirizzo, la velocità di segnalazione e altri parametri corrispondenti possono essere modificati tramite il protocollo ModBus-RTU;
• Tempo di risposta breve
• Compensazione della temperatura

4.Applicazione

• Determinazione della posizione e della distanza sott'acqua
• Evitazione degli ostacoli e rilevamento delle collisioni da parte di robot subacquei
• Monitoraggio dello stato dell'interruttore delle porte sottomarine
• Monitoraggio del livello dell'acqua del serbatoio
• Applicazione per imbarcazioni senza equipaggio

5Parametri tecnici
