Analizzatore di processo per forno a gas ad alta precisione KTG180 per l'analisi dei processi di trattamento termico

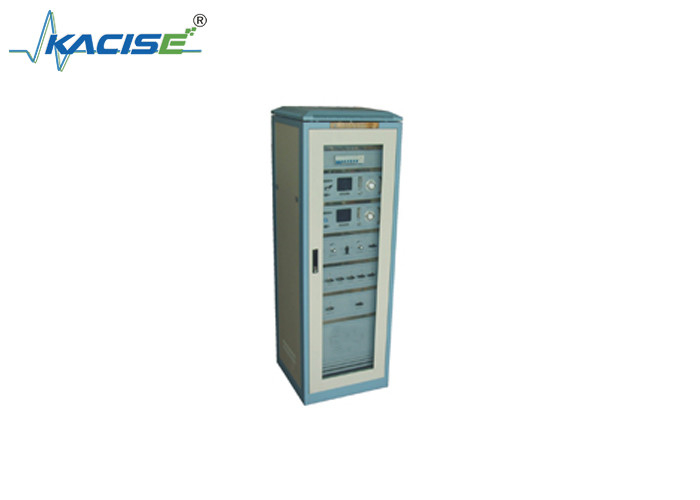

KTG180 Sistema di analisi dei processi di gas di forno per analisi dei processi di trattamento termico

Introduzione

Il sistema completo di analisi del processo dei gas di forno KTG180 è un sistema di rilevamento intelligente di nuova concezione della nostra azienda, che misura principalmente il contenuto di ossigeno,contenuto di idrogeno e contenuto di punto di rugiada in vari forni per il trattamento termico/forni di ricottura (ogni componente è combinato in base alle esigenze dell'utente).

Caratteristiche del sistema

• Può rilevare contemporaneamente il contenuto di ossigeno, il contenuto di idrogeno e il punto di rugiada e i risultati del rilevamento sono visualizzati in modo intuitivo sotto forma di dati.
• Diversi componenti emettono simultaneamente segnali standard da 4 a 20 mA, che possono essere collegati a un computer e a un display remoto per il monitoraggio remoto.
• L'interfaccia uomo-macchina adotta un display a cristalli liquidi a matrice di punti 128×64.I pulsanti touch e il menu completo in cinese rendono facile da capire, semplice e affidabile.
• Dispone di uscita di contatto di controllo, auto-allarme di sovralimitamento (buzzer) e porte esterne come RS-232 (opzionale).
• Il sistema utilizza una pompa di gas di campionamento a lunga durata importata, che garantisce che il sistema possa campionare e analizzare senza intoppi entro circa 50 metri dal tubo di campionamento.

Tutti i tipi di sensori di questo sistema di rilevamento sono importati dall'estero, con prestazioni affidabili e una lunga durata di vita.Il sistema di elaborazione del segnale adotta un sistema di microcomputer intelligente a singolo chip altamente integrato, compresi componenti quali la conversione analogica-digitale, la conversione digitale-analoga, l'analisi e l'elaborazione e l'output delle funzioni.semplice funzionamento complessivo e manutenzione convenienteIl sistema di circuito del gas comprende un sistema di campionamento filtrante, un sistema di scarico delle acque reflue e una pompa di estrazione dell'aria, che garantisce un flusso stabile e un gas di campionamento pulito.in modo che il sistema possa rilevare con precisione e stabilità.

Principali parametri tecnici

Intervallo di misura:

O2: 0,1 - 1000PPmO

H2: 0,00 - 50,0% H

DP: +20,0°C - 100°C

Flusso di gas del campione: 400 ml/min.

Capacità di contatto: 220VAC/1A, 24VDC/3A.

Fornitura di corrente di lavoro: ~220V±10%, 50HZ±5%.

Ambiente di lavoro:

Temperatura: -5°C - +45°C.

Umidità: ≤ 90% RH.

Dimensioni complessive: 600 mm (larghezza) × 1800 mm (altezza) × 600 mm (profondità).
