0.1s Tempo di risposta veloce TDLAS200 Sensore laser di metano per la rilevazione del CH4

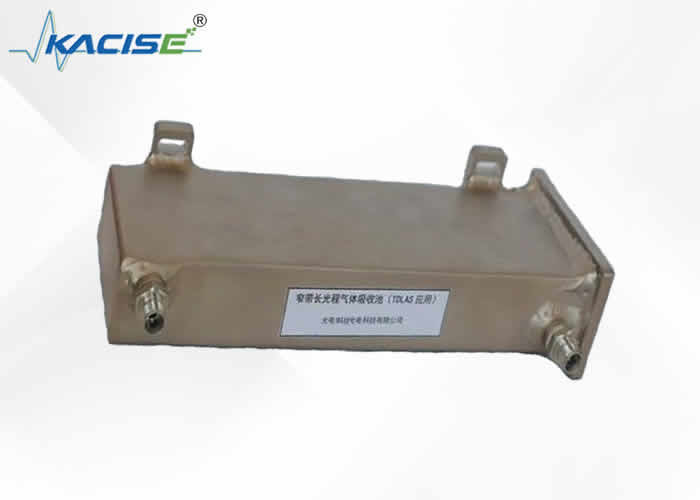

Sensore laser di metano TDLAS200

Introduzione

Il modulo di telemetria laser a gas è fabbricato sulla base della tecnologia di spettroscopia di assorbimento laser.Emette un raggio laser di una lunghezza d'onda specifica per rilevare se c'è un gas bersaglio nella gamma del percorso ottico del laser, ottenendo così la concentrazione del gas bersaglio.

Caratteristiche

• Alta sensibilità, risponde solo al gas bersaglio
• Cella di riferimento integrata, calibrabile automaticamente
• Facile da integrare, l'interfaccia digitale fornisce direttamente lo stato e la concentrazione

Principio di misura

"Le molecole di metano assorbono la luce di una lunghezza d'onda specifica" - Spettro di assorbimento molecolare

"La quantità di luce assorbita da un mezzo trasparente (massa di metano) è proporzionale allo spessore e alla concentrazione della massa del gas" - Legge di Beer-Lambert

Secondo i suddetti principi fisici, un fascio di luce di una lunghezza d'onda specifica può essere utilizzato per penetrare la massa di metano che perde.la concentrazione di metano nella massa del gas può essere misurata, e risponde solo al metano (selettività unica).

L'utilizzo di una cella di rilevamento con riflessioni multiple e il permesso al laser di passare ripetutamente attraverso il gas da misurare possono moltiplicare la sensibilità di rilevamento.

Parametri tecnici

*1 Assicurarsi che la tensione di ingresso del modulo non sia inferiore a 5V

*2 Raccomandazione di selezione della pompa < 500 ml/min

Dimensioni del modulo di rilevamento

Dimensioni dell'host del modulo di rilevamento: 115 × 59 × 38 mm (esclusi cavi e connettori a gas)

Si raccomanda di aggiungere un filtro idrofobico in PTFE da 0,45um all'estremità di ingresso dell'aria; collegare la pompa d'aria e il filtro silenziatore all'estremità di scarico.
