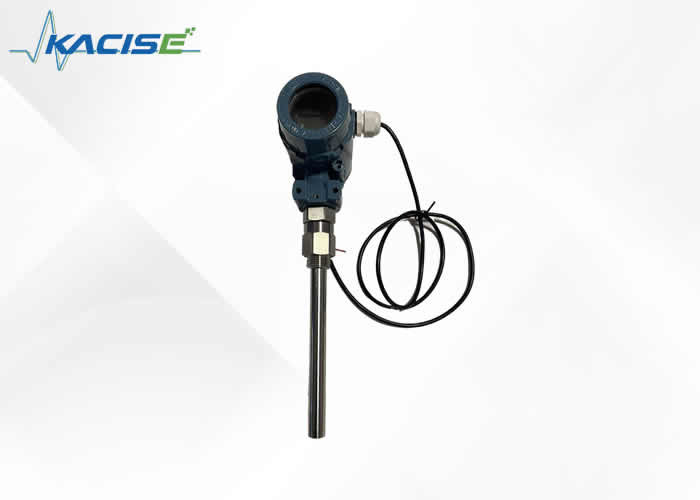

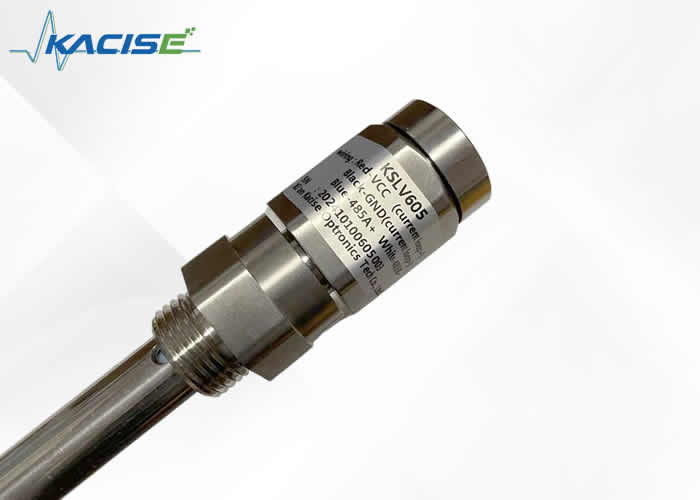

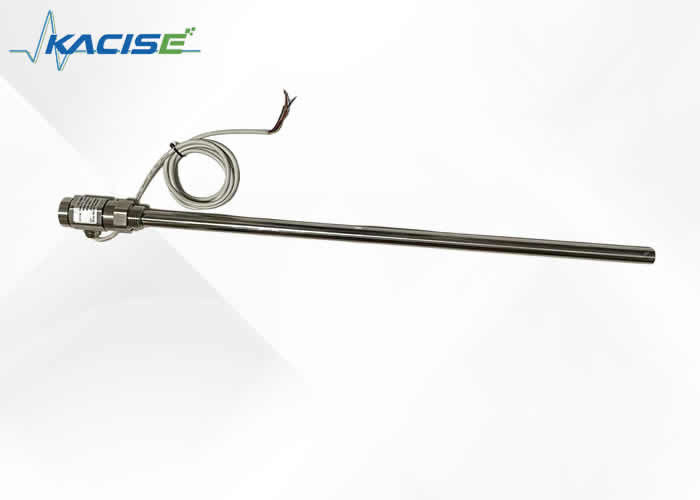

Trasmettitore di livello capacitivo resistente alla corrosione con uscita NPN/PNP viene utilizzato per il monitoraggio del livello nei reattori di laboratorio

Il trasmettitore di livello capacitivo resistente alla corrosione, dotato di uscita NPN/PNP, è progettato specificamente per il monitoraggio del livello nei reattori di laboratorio. Può resistere alle sostanze corrosive spesso presenti in tali ambienti. Con le sue precise capacità di rilevamento, misura accuratamente il livello del liquido, fornendo dati affidabili. L'uscita NPN/PNP consente una perfetta integrazione con i sistemi di controllo di laboratorio, garantendo condizioni di reazione ottimali e migliorando la sicurezza e l'efficienza complessiva degli esperimenti.

• Il protocollo Modbus è facile da integrare.
• Struttura semplice senza componenti mobili o elastici, quindi ha un'elevata affidabilità e una manutenzione minima. In circostanze normali, non è necessario eseguire una manutenzione ordinaria grande, media e piccola.
• Una varietà di uscite di segnale è conveniente per diverse configurazioni di sistema.
• Adatto per la misurazione del livello di contenitori ad alta temperatura e alta pressione e il valore misurato non è influenzato dalla temperatura, dal peso specifico del liquido da misurare e dalla forma e dalla pressione del contenitore.
• È particolarmente adatto per la misurazione di liquidi fortemente corrosivi come acidi e alcali.
• Protezione perfetta da sovracorrente, sovratensione e polarità dell'alimentazione.
• Il sensore di livello wireless ha la funzione di trasmissione remota wireless.
• Può misurare qualsiasi mezzo.

• Campo di rilevamento: 0.1～3m
• Campo di misura della capacità: 10PF～500PF
• Precisione: classe 0.1, classe 0.2, classe 0.5, classe 1
• Intervallo di pressione: -0.1MPa～32MPa
• Resistenza alla temperatura della sonda: -50～250℃
• Temperatura ambiente: -40～85℃
• Temperatura di stoccaggio: -55℃～+125℃
• Segnale di uscita: 4～20mA, comunicazione 485, ecc.
• La distanza di comunicazione del sensore di livello di uscita wireless è inferiore a 200 metri e la tensione di alimentazione è 3.3-36V (alimentazione a batteria opzionale)
• Tensione di alimentazione: 5～36V CC
• Materiale del sensore di livello: acciaio inossidabile 316, 1Gr18Ni19Ti o PTFE
• Stabilità a lungo termine: ≤0.1%FS/anno,
• Deriva termica: ≤0.01%FS/ ℃ (nell'intervallo di 0～70 ℃)
• Grado antideflagrante: ExibIICT6
• Livello di protezione: IP67

I sensori di livello capacitivi hanno strutture diverse a causa delle diverse occasioni di applicazione e dei parametri, ma in generale, la sua struttura principale può essere approssimativamente divisa in due parti, vale a dire la parte del sensore e la parte del trasmettitore. come mostra l'immagine:

A nell'immagine mostra il sensore, che sonda direttamente nell'apparecchiatura del contenitore o misura nel mezzo misurato del tubo del misuratore.

B e C nella figura sono le flange di collegamento della fase gas e della fase liquida dello strumento di misurazione e controllo del livello, che vengono utilizzate per il collegamento delle flange dell'apparecchiatura e il liquido e la pressione nell'apparecchiatura vengono prelevati al cilindro di misurazione.

D nella figura mostra il cilindro di misurazione dello strumento di misurazione e controllo del livello del liquido, che può formare una capacità con l'elettrodo del sensore.

E mostrato nella figura è la flangia delle acque reflue, che può scaricare regolarmente lo sporco nello strumento di misurazione e controllo del livello del liquido verso l'esterno, mantenere pulito l'interno del tubo di misurazione dello strumento di misurazione e controllo del livello del liquido e impedire al sensore di aderire allo sporco.

F mostrato nella figura è il trasmettitore, che è un dispositivo di conversione dalla capacità al segnale di corrente standard ed è la parte centrale dell'intero strumento di misurazione e controllo del livello del liquido. La sua funzione principale è ricevere l'incremento di variazione di capacità causato dalla variazione del livello del liquido inviato dal sensore, e quindi dopo la conversione, emette un segnale di corrente standard 4-20mADC. Questo trasmettitore adotta dispositivi integrati militari, con basso consumo energetico, resistenza alle alte temperature, forte affidabilità e soddisfa i requisiti di sicurezza intrinseca.

KSLV606 (modello di display) ha due modi di cablaggio: uno è RS485, l'altro è 4-20mA.

Uscita 4-20mA isolata

Uscita a 2 fili 4-20mA non isolata

Dopo l'installazione, quando lo si utilizza per la prima volta, assicurarsi di aprire prima la valvola di fase gas, quindi aprire la valvola di fase liquida per garantire che il livello del liquido non fluttui violentemente, causando errori di misurazione.

Inoltre, è necessario garantire che i giunti dei cavi di collegamento siano in buon contatto e anticorrosione. In uso a lungo termine, prestare attenzione allo scarico regolare delle acque reflue, in modo da evitare l'accumulo di sporco e influire sulle prestazioni dello strumento. Prendendo come esempio il comune liquido di rame, il liquido C-carbonio, la torre dell'acqua calda Baohe, la piscina delle acque reflue e altri mezzi sporchi, dovrebbe essere garantito lo scarico da 1 a 2 volte a settimana, mentre il mezzo più pulito dovrebbe essere scaricato da 1 a 2 volte al mese.

L'alloggiamento del trasmettitore deve essere avvolto saldamente per impedire l'ingresso di acqua, mezzi corrosivi o gas ed è vietato urtare con forza esterna e smontarlo da personale non professionale.

Esistono tre metodi di cablaggio comuni per i trasmettitori: come mostrato in (a) (b) (c)

(a)

(b)

(c) amperometro

Come mostrato nella figura sopra, ci sono tre metodi di cablaggio per il trasmettitore dello strumento di misurazione e controllo del livello del liquido. La figura (a) mostra lo schema elettrico del trasmettitore direttamente e del misuratore digitale. La figura (b) mostra lo schema elettrico del trasmettitore e del sistema di controllo DCS. Il sistema di controllo fornisce 24 V ed è collegato al trasmettitore. La figura (c) mostra lo schema di collegamento del trasmettitore alimentato dalla barriera di sicurezza. Gli utenti possono fare riferimento ai tre metodi di cablaggio di cui sopra durante l'installazione.

Poiché i prodotti sono diversi solo nel design e nel materiale dell'aspetto, ma entrambi appartengono allo strumento di misurazione e controllo del livello del liquido esterno, i metodi di installazione dei due sono fondamentalmente gli stessi, che verranno spiegati insieme qui. In generale, l'installazione è estremamente semplice e veloce, basta collegare la flangia di collegamento della fase gas-liquido sullo strumento di misurazione e controllo del livello del liquido con la flangia della fase gas-liquido sull'apparecchiatura, aggiungere una guarnizione nel mezzo e fissarla con bulloni. (Nota: la flangia di collegamento dello strumento di monitoraggio e controllo del livello del liquido è stata saldata in base alle dimensioni concordate dalle due parti e non necessita di essere riconfigurata. L'utente deve configurare la valvola e la tubazione da solo) come mostrato nella figura 7.1.

Il misuratore di livello a capacità è un prodotto appositamente utilizzato per sacchi d'aria di caldaie grandi, medie e piccole e altri tipi di misurazione del livello del liquido ad alta temperatura.

Adotta materiali speciali e tecnologia a radiofrequenza, in modo che l'intera macchina possa funzionare stabilmente per lungo tempo in un ambiente ad alta temperatura. Poiché è appositamente utilizzato in ambienti ad alta temperatura, la struttura e il metodo di installazione dello strumento di misurazione e controllo del livello del liquido sono diversi da altri prodotti.

Innanzitutto, è diverso dagli altri prodotti in quanto il suo trasmettitore si trova sotto il sensore, c'è una sezione sigillata e dissipatrice di calore dal cilindro di misurazione al trasmettitore, e poi verso il basso c'è un braccio curvo a 90 gradi per condurre il trasmettitore al lato del sensore, che assicura che il trasmettitore sia protetto dalle alte temperature vicino alla porta del gas. D'altra parte, quando il mezzo ad alta temperatura trasferisce calore verso il basso al trasmettitore, passa prima attraverso una speciale sezione di dissipazione del calore, che ne ridurrà notevolmente il calore. Condurre il trasmettitore sul lato inferiore del sensore serve principalmente a prevenire la fuoriuscita della sezione di tenuta del sensore e impedire al mezzo di diffondersi verso il basso fino alla parte del trasmettitore lungo la parete esterna del cilindro di misurazione, causando cortocircuiti o corrosione.

Per riassumere, la struttura di questo misuratore di livello presenta evidenti vantaggi, motivo per cui può funzionare stabilmente per lungo tempo in un ambiente ad alta temperatura. Per l'installazione, va notato che il trasmettitore è in basso e la distanza dal tubo di scarico è relativamente vicina, quindi non può essere installato al contrario. L'installazione è come mostrato nella figura 7.2:

Sebbene la regolazione analogica sia stata effettuata prima che il prodotto lasci la fabbrica, al fine di consentire all'utente di sperimentare ulteriormente le prestazioni del nostro prodotto prima dell'uso, si consiglia all'utente di eseguire una semplice verifica. È possibile rimuovere l'intero set di strumenti per la calibrazione. (Ma non smontare le parti dei nostri prodotti)

La calibrazione dello strumento di misurazione e controllo del livello del liquido esterno è mostrata nella figura 8.1:

I passaggi di verifica sono i seguenti:

1. Preparare un tubo dell'acqua trasparente, contrassegnarlo con una scala o fissarlo con un righello, in modo che il livello del liquido effettivo possa essere osservato e calibrato durante la calibrazione. Inoltre, preparare un amperometro (CC) con una precisione di più di tre cifre, diversi tappi di gomma e abbastanza mezzo di prova (che può essere sostituito dall'acqua).
2. Collegare un'estremità del tubo dell'acqua trasparente alla porta della fase liquida dello strumento di misurazione e controllo del livello del liquido, bloccare l'uscita delle acque reflue e mantenere la porta della fase gas libera. E collegare l'amperometro in serie come mostrato nella Figura 6.2), quindi accendere l'alimentazione dopo aver confermato che il cablaggio è corretto.
3. Aggiungere il mezzo dall'estremità superiore del tubo trasparente, il mezzo scorre attraverso il tubo della fase liquida nello strumento di misurazione e controllo del livello del liquido e il livello del liquido viene aggiunto a diversi punti con altezze diverse, perché in questo momento il livello del liquido nel tubo trasparente viene misurato con lo strumento di misurazione e controllo del livello del liquido. Il livello del liquido nel cilindro del misuratore è esattamente in linea. A questo punto, leggere il valore dell'amperometro, quindi confrontare il rapporto di altezza corrispondente al segnale standard di uscita 4-20mA con il valore di corrente raccolto per verificare l'accuratezza del misuratore di livello (Nota: per facilitare il calcolo. Generalmente, vengono presi diversi punti rispettivamente allo 0%, 25%, 50%, 75% e 100% e le correnti corrispondenti sono rispettivamente 4mA, 8mA, 12mA, 16mA e 20mA. L'intervallo dovrebbe corrispondere rispettivamente al centro della fase liquida e della fase gas).

1. Durante l'uso, se il display digitale indica zero, utilizzare l'intervallo 0-200mA dell'amperometro CC e, quando la corrente misurata è anch'essa 0, i possibili guasti sono:
   • L'alimentazione a 24 V è normale?
   • Il trasmettitore potrebbe essere in cortocircuito
   • Il trasmettitore ha problemi di qualità;
   Se la corrente misurata dall'amperometro CC è inferiore a 4 mA, i possibili guasti:
   • Il livello del liquido effettivo è al di sotto della porta della fase liquida
   • Il valore di regolazione della corrente del trasmettitore è troppo basso
   • Il trasmettitore ha problemi di qualità; se la corrente misurata è coerente con il livello del liquido effettivo, c'è un problema con il display digitale;
   Possibili guasti se la corrente supera i 25 mA:
   • C'è un cortocircuito nel circuito del trasmettitore
   • Il valore di regolazione della corrente è troppo alto.
2. Quando il display digitale è pieno, utilizzare l'intervallo 0-200mA dell'amperometro CC. Quando la corrente misurata è 20mA, potrebbe esserci un guasto:
   • La regolazione della corrente è troppo alta
   • C'è un cortocircuito nel trasmettitore
   • Il livello del liquido effettivo è pieno;
   Se la corrente misurata è inferiore a 20 mA, il display digitale è difettoso.
3. Il display digitale salta violentemente. Utilizzando l'intervallo 0-200mA dell'amperometro CC, la corrente misurata fluttua troppo e potrebbe non funzionare correttamente:
   • Fluttuazione effettiva del livello del liquido
   • Contatto di linea scarso
   • Il trasmettitore ha problemi di qualità; se la corrente misurata è stabile, il misuratore del display potrebbe essere difettoso
4. Non c'è alcun cambiamento nel display digitale. Utilizzare l'intervallo 0-200mA dell'amperometro CC. Quando la corrente misurata cambia normalmente, potrebbe indicare che lo strumento è difettoso; se la corrente misurata non cambia, potrebbe esserci un guasto:
   • Guasto del trasmettitore
   • Il tubo della fase gas-liquido è bloccato
   • C'è un circuito aperto tra il sensore e il trasmettitore e deve essere ricollegato
5. Il display digitale cambia lentamente rispetto al livello del liquido effettivo. Quando si utilizza l'amperometro 0-200mA, la corrente misurata cambia lentamente e potrebbe esserci un guasto:
   • Il polo interno del sensore si attacca alle impurità, utilizzare acido cloridrico (acido solforico) al 25% per immergere il polo
   • Il tubo della fase gas è semibloccato, aprire la valvola e testarlo, pulirlo.
6. Quando il display digitale è alto o basso, regolare la manopola dell'intervallo o dello zero nel trasmettitore per regolare.

1. Tutti i prodotti forniti sono forniti con certificato di prodotto e manuale di istruzioni, tra cui numero di prodotto, parametri tecnici, schema elettrico, data di fabbricazione, ecc. Si prega di controllare attentamente per evitare un uso errato.
2. Durante l'installazione, verificare se l'interfaccia in loco è coerente con l'interfaccia del prodotto in base al metodo di collegamento del prodotto.
3. Il cablaggio deve essere cablato in stretta conformità con i requisiti delle istruzioni per l'uso della nostra azienda.
4. Questo prodotto è uno strumento di trasduzione di energia di precisione ed è vietato smontare, urtare, far cadere e battere con forza.
5. Se durante l'uso si riscontra qualche anomalia, è necessario spegnere l'alimentazione, interrompere l'utilizzo, controllarlo o contattare direttamente il reparto tecnico della nostra azienda.
6. L'imballaggio originale deve essere ripristinato durante il trasporto e lo stoccaggio e conservato in un magazzino fresco, asciutto e ventilato.
7. Fare attenzione a non danneggiare il sensore durante l'installazione e l'uso.
8. Sul sito di installazione devono essere adottate efficaci misure di protezione contro i fulmini.
9. L'involucro di qualsiasi trasmettitore di questa serie deve essere collegato a terra in modo affidabile e la resistenza di messa a terra deve essere inferiore a 4Ω.
10. Quando si utilizza la comunicazione 485 per la configurazione del sistema, il trasmettitore deve essere dotato di una barriera di sicurezza o di un isolatore.
11. La barriera di sicurezza deve ottenere un certificato antideflagrante e la sua installazione deve essere eseguita in conformità con i requisiti del suo manuale.
12. Quando il trasmettitore viene utilizzato nell'area "0", il trasformatore di alimentazione che alimenta la barriera di sicurezza deve soddisfare i requisiti dell'articolo 8.1 di GB3836.4-2010.
