KDF1300 Flusometro Doppler ad ultrasuoni

1.Introduzione

Il Doppler flowmeter ad ultrasuoni si basa sull'effetto Doppler. La sonda emette un fascio di onde ultrasoniche obliquamente verso l'alto. Le onde ultrasoniche si propagano nel fluido.Il fluido può contenere impurità come bolle o particelle (si può considerare che le impurità nel fluido abbiano la stessa velocità del flusso d'acqua)Quando le onde ultrasoniche entrano in contatto con le impurità nel fluido, le onde ultrasoniche riflesse produrranno uno spostamento di frequenza Doppler Δf.Lo spostamento di frequenza Doppler Δf è proporzionale alla velocità di flussoLa velocità di flusso del fluido può essere misurata misurando lo spostamento di frequenza Doppler Δf.

2.Specifiche tecniche

3. Dimensioni

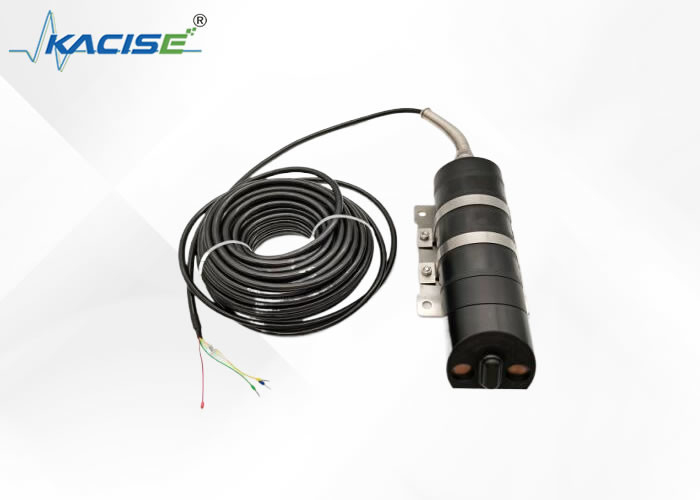

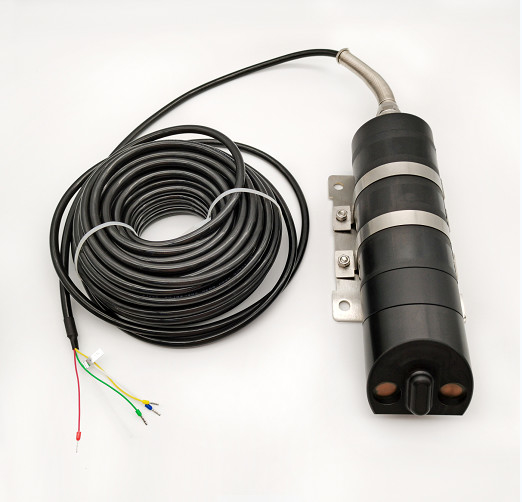

3.1 Immagine del prodotto

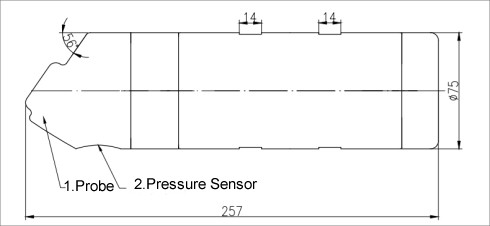

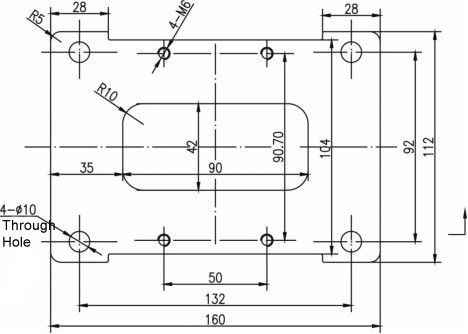

3.2 Dimensioni strutturali

4.Applicazione

Un misuratore di flusso Doppler ad ultrasuoni è un dispositivo utilizzato per misurare le velocità di flusso dell'acqua in tubi, canali o fiumi.

• Monitoraggio delle inondazioni
• Misurazione dello scarico delle acque reflue
• Monitoraggio dei fiumi naturali
• Sistemi municipali di approvvigionamento idrico e di drenaggio
• Tracciamento delle perdite e delle infiltrazioni idriche
• Controllo dei processi di irrigazione
• Studi sugli estuari e sulle maree
• Pesca e conservazione delle acque
• Ricerca sull'erosione costiera
• Monitoraggio del flusso di scarico
• Valutazione del drenaggio stradale
• Studi sul flusso dei canali
• Monitoraggio dei processi fluviali

5. Cablaggio

Cavo di alimentazione:

filo rosso collegato al polo positivo dell'alimentazione (12V+ o 24V+);

filo verde collegato al polo negativo dell'alimentazione (12V- o 24V-);

Cavo di segnale:

un filo bianco collegato a RS485A (T/R+);

un filo giallo collegato a RS485B (T/R-);

Canno d'aria trasparente:

※Deve essere tenuto libero dall'atmosfera e prestare attenzione alla protezione durante l'installazione, soprattutto quando passa attraverso il tubo di filettatura, è necessario proteggerlo con nastro adesivo prima di filettare per evitare l'ingresso di acqua.può causare errori di profondità dell'acqua e altri fenomeni.

Il condotto d'aria trasparente non può essere piegato e l'angolo di piegatura non può essere inferiore a 90° durante il filettamento del tubo.
