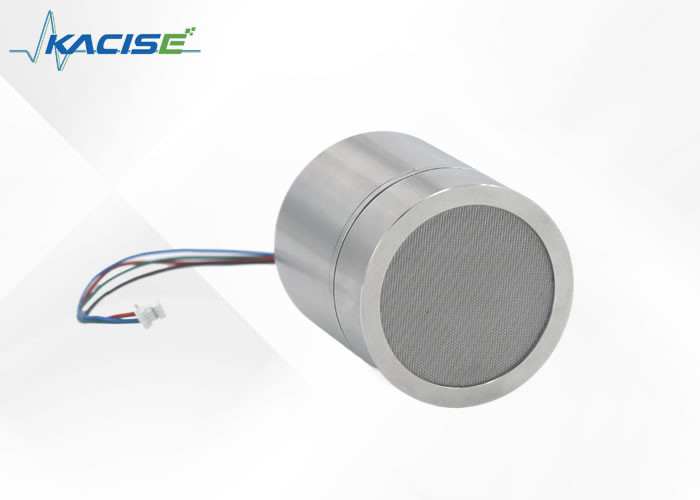

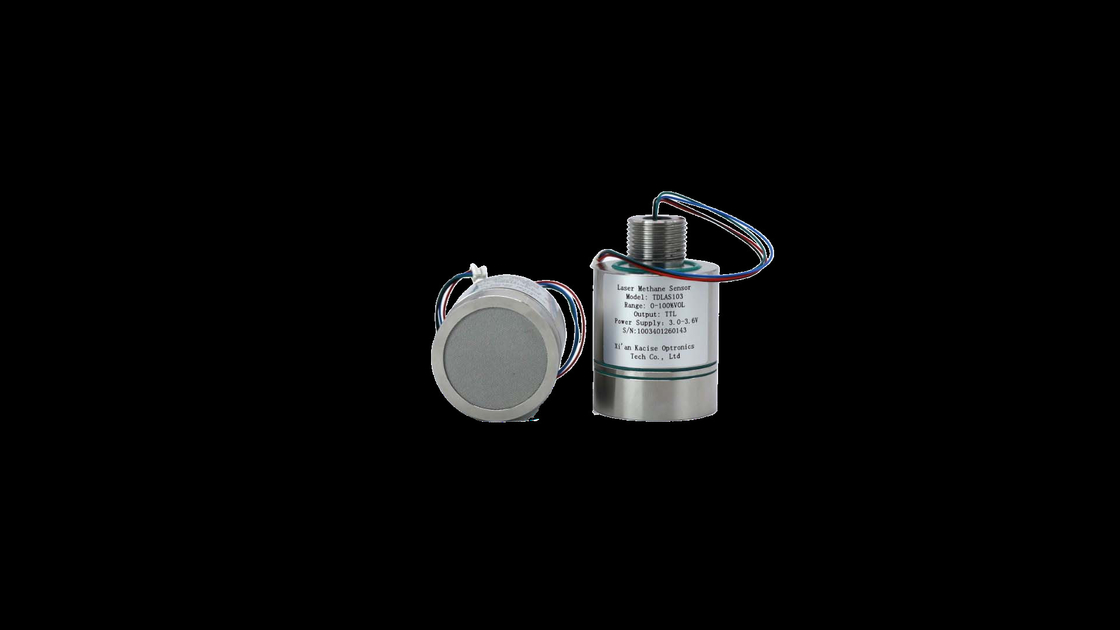

Sensore compatto a bassa potenza per il rilevamento di metano con limite di rilevamento VOL dello 0,2% e prova di esplosione Ex Ia IICT6 Ga

Il sensore laser per metano da 3,3 V è progettato utilizzando la spettroscopia di assorbimento laser a diodi accordabili (TD-LAS), utilizzando un laser da 1653,7 nm per rilevare il metano tramite il suo distinto assorbimento dello "spettro dell'impronta digitale". È resistente alle interferenze del vapore acqueo o di altri gas. Combinando la tecnologia di assorbimento diretto e modulazione della lunghezza d'onda e impiegando una struttura del percorso ottico di tipo "N", si ottiene un lungo percorso di assorbimento, garantendo elevata sensibilità e precisione. Il sensore dispone inoltre di un laser a bassa temperatura, un fotorilevatore e un algoritmo di compensazione della temperatura, che lo rendono adattabile a vari ambienti. L'interfaccia standardizzata e il protocollo di comunicazione migliorano la compatibilità. Questo componente principale dei rilevatori di metano è ideale per applicazioni in spazi sotterranei, ristorazione, settori chimici industriali e miniere di carbone per il rilevamento e gli allarmi di fughe di gas.

• Elevata precisione di rilevamento
  Tecnologia di modulazione diretta e della lunghezza d'onda combinata con il design del percorso ottico piegato, errore di misurazione ≤±6% valore reale a 25℃
• Buona adattabilità ambientale
  L'ampio algoritmo di correzione della compensazione della temperatura può soddisfare applicazioni da -40~+70℃
• Forte anti-interferenza
  Tecnologia di rilevamento dell'assorbimento laser dello "spettro delle impronte digitali" del metano, anti-avvelenamento, anti-vapore acqueo e altre interferenze di gas;
• Forte protezione strutturale
  Il design del materiale in acciaio inossidabile soddisfa il livello antideflagrante Exia IIC T6 Ga
• Basso costo
  Lunga durata, basso consumo energetico, design modulare, facile da integrare

Parametri tecnici:

Interfaccia e definizione di comunicazione

Modulo di interfaccia: SH1.0mm/4P
Lunghezza del cavo: 200 mm

Protocollo di comunicazione

(1) Configurazione dell'interfaccia di comunicazione
Porta seriale UART: velocità di trasmissione: 115200, bit di dati: 8 bit,
Bit di stop: 1 bit, bit di parità: nessun controllo
(2) Descrizione del protocollo di comunicazione

Dopo l'accensione, il sensore attraversa un periodo di preelaborazione (6-10 secondi) e quindi inizia a emettere periodicamente (1 Hz) una stringa di lunghezza fissa. Il formato della stringa è mostrato nella figura sopra.
Analisi della stringa di output (esempio):
A 000,00 + 24,0 + 1006,22 + 16,1 + 006,0 B 00 13
A: la testa del telaio;
+000.00: valore della concentrazione di metano, riservati due decimali, unità %vol;
+ 24.0: la temperatura ambiente, l'unità ℃;
1006.22: la pressione ambientale, l'unità hPa;
16.1: intensità della luce laser e portata effettiva 3,6 21,6;
006.0: fattore di ingrandimento, intervallo normale 1,0-126,0;
00: codici di errore
01: segnale ottico anomalo; 02; Temperatura ambiente o pressione anomala; Il segnale ottico è troppo forte; 04 anomalia temperatura laser;
05: segnale luminoso troppo debole;
13: xor controlla il codice

I nostri servizi relativi ai sensori per rilevatori di gas includono l'assistenza di esperti in caso di problemi e riparazioni, nonché manutenzione, calibrazione e test per garantire un funzionamento preciso. Forniamo manuali e documentazione dei prodotti e offriamo indicazioni sulla selezione e la personalizzazione dei prodotti. Il nostro obiettivo è fornire un servizio di prim'ordine per garantire che i rilevatori di gas funzionino in modo efficace e affidabile.

Confezione del prodotto:
Unità sensore rilevatore di gas
Manuale utente
Hardware di montaggio
Certificato di calibrazione
Informazioni sulla spedizione:
Tempi di consegna previsti: 5-8 giorni lavorativi
