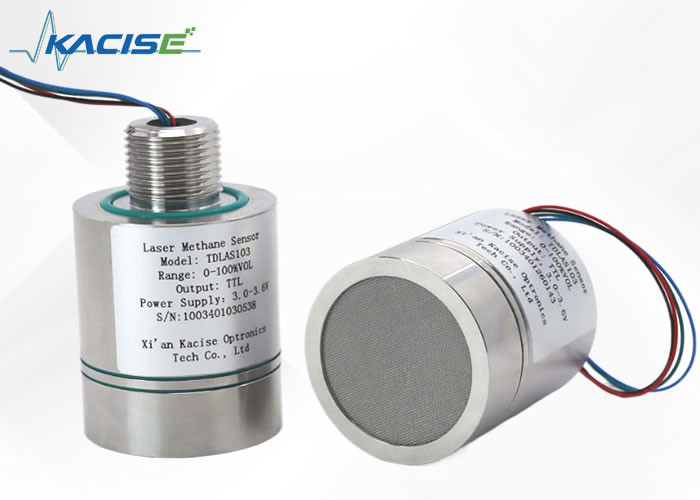

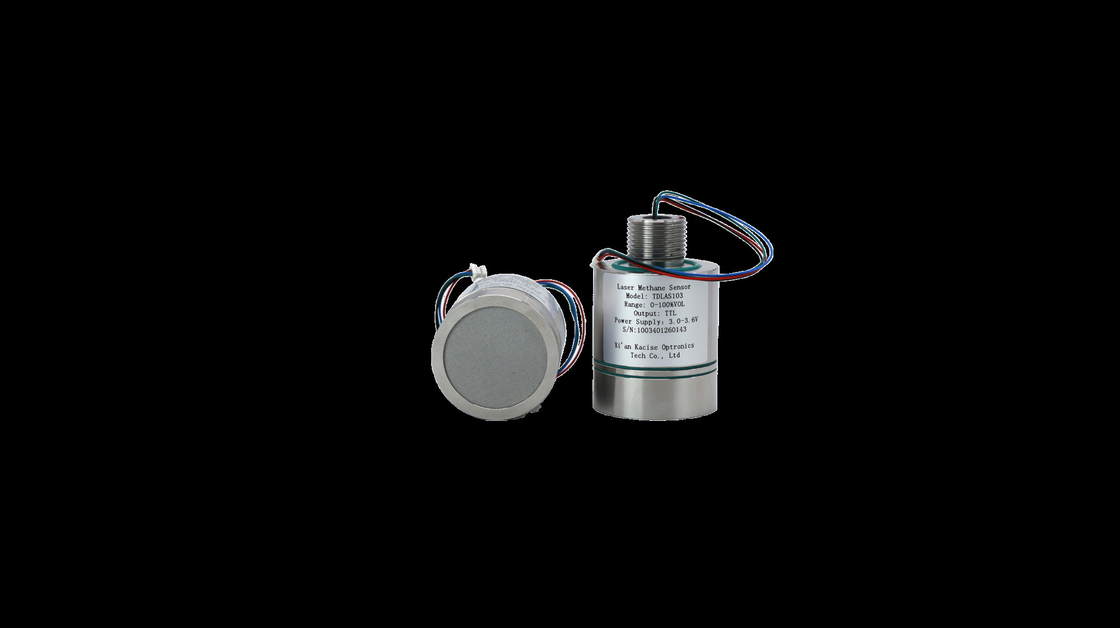

Modulo di sensore dell'aria del metano VOL da 0 a 20% personalizzabile con corrente di picco di 210 mA

Introduzione

Utilizzando la tecnologia TD-LAS, il sensore di metano 3.3V rileva il metano attraverso il suo unico spettro di assorbimento utilizzando un laser da 1653,7 nm, con resistenza alle interferenze del vapore acqueo e di altri gas.Combinazione di assorbimento diretto con modulazione della lunghezza d'onda, è dotato di una struttura di percorso ottico di tipo "N" per un'assorbimento prolungato e un'elevata precisione.il sensore funziona bene in vari ambientiIl protocollo di comunicazione standard e l'interfaccia a filo aumentano la sua compatibilità, rendendolo ideale per il rilevamento di perdite di metano e per gli allarmi in settori come la ristorazione, la chimica e l'estrazione del carbone.

Caratteristica

•Alta precisione di rilevamento

Tecnologia di modulazione diretta e della lunghezza d'onda combinata con progettazione del percorso ottico piegate, errore di misura ≤ ± 6% valore reale @ 25°C

•Buona adattabilità ambientale

Algoritmo di correzione di compensazione di temperatura ampio, può soddisfare l'applicazione a -40~+70°C

•Forte anti-interferenza

tecnologia di rilevamento dell'assorbimento laser del metano "spettro di impronte digitali", anti-avvelenamento, anti-vapore acqueo e altre interferenze di gas;

•Forte protezione strutturale

Progettazione in acciaio inossidabile, conforme al livello di resistenza alle esplosioni Exia IIC T6 Ga

•Basso costo

Lunga durata di vita, basso consumo energetico, progettazione modulare, facile da integrare

Dimensioni

Parametri tecnici:

Applicazioni:

a) Il sensore emette continuamente la concentrazione di metano misurata, la temperatura misurata, la pressione misurata, l'intensità del segnale laser,temperatura di funzionamento del laser e codice di guasto attraverso la porta seriale TTL standard

b) Dispone di una funzione di autocontrollo, che può rilevare se il laser, il rilevatore fotoelettrico e il sensore di stabilizzazione della tensione sono normali, contribuendo a eliminare il punto di guasto.

Interfaccia e definizione della comunicazione

Forma dell'interfaccia: SH1.0mm/4P

Lunghezza del cavo: 200 mm

Protocollo di comunicazione

(1) Configurazione dell'interfaccia di comunicazione

Porta seriale UART: Baud rate: 115200, bit di dati: 8 bit,

Bit di stop: 1 bit, bit di parità: senza controllo

(2) Descrizione del protocollo di comunicazione

Dopo che il sensore è acceso, passa attraverso un periodo di preelaborazione (6-10s) e quindi inizia a produrre periodicamente (1Hz) una stringa di lunghezza fissa.

Parsing della stringa di uscita (campione):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: la testa del telaio;

+000.00: valore di concentrazione di metano, due decimali riservati, unità % vol;

+ 24.0: temperatura ambiente, unità °C;

1006.22: pressione ambientale, unità hPa;

16.1: l'intensità della luce laser e la gamma efficace 3.6 21.6;

006.0: fattore di ingrandimento, gamma normale 1,0-126.0;

00: codici di guasto

01: segnale ottico anormale; 02; temperatura ambiente o pressione anormale; segnale ottico troppo forte; 04 anomalia della temperatura del laser;

05: segnale luminoso troppo debole;

13: xor codice di controllo

Codice di errore

Precauzioni

a) La tensione di lavoro del sensore è di 3,3 V e il livello di interfaccia seriale di 3,3 V;

b) il sensore contiene componenti ottici di precisione, si prega di evitare violente collisioni;

c) Condizioni dell'ambiente di lavoro: -40°C ~ +70°C

d) Umidità relativa 0­99% RH (senza condensazione).

Nota: la tensione di lavoro del sensore è di 3,3 V. È vietato collegare al sensore una tensione di alimentazione superiore a 3,6 VDC per evitare danni al sensore.

Supporto e servizi

Offriamo supporto tecnico per i sensori di rilevamento di gas, compresa la risoluzione dei problemi, la riparazione e la manutenzione.e forniamo la documentazione del prodotto e manualiAssistiamo nella selezione e nella personalizzazione dei prodotti, garantendo il massimo livello di servizio per il funzionamento ottimale dei vostri rilevatori di gas.

Imballaggio e trasporto:
Imballaggio del prodotto:
Unità di rilevamento del gas
Manuale utente
Macchine per il montaggio
Certificato di taratura
Informazioni relative alla spedizione:
Tempo di consegna previsto: 5-8 giorni lavorativi
