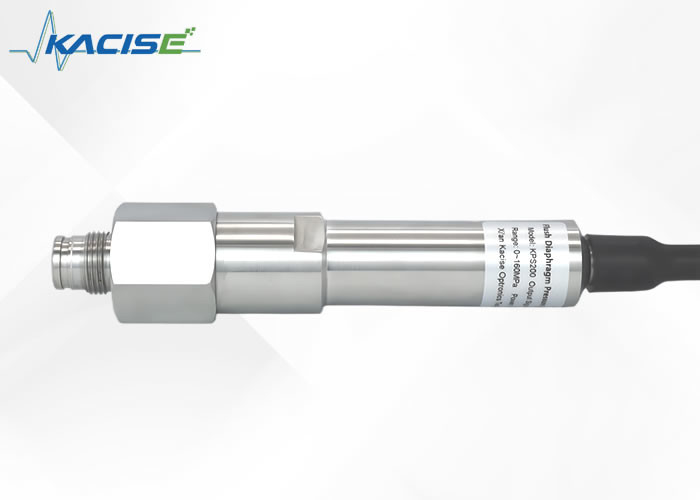

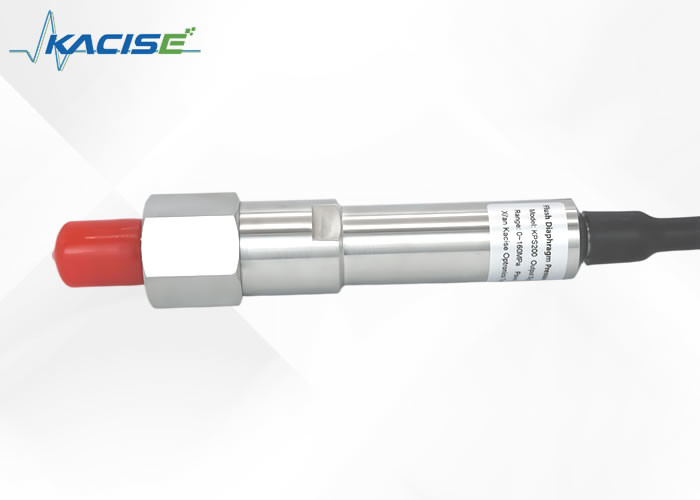

Trasmettitore di pressione a membrana affacciata KPS200
1. Introduzione
Il trasmettitore di pressione ad alta pressione con estensimetro è un altro risultato dell'introduzione e dell'integrazione da parte della nostra azienda di tecnologie di prodotti stranieri. Il suo campo di misurazione può raggiungere 160 MPa e presenta le caratteristiche di alta risposta, alta precisione, struttura solida, resistenza alla corrosione, resistenza alle vibrazioni, alte prestazioni e prestazioni ad alto costo.
Il prodotto è ampiamente utilizzato nell'industria petrolifera, in particolare per la misurazione ad alta pressione di pompe di fango importate, camion di fratturazione, camion di cementazione, ecc., ed è il trasmettitore preferito per sostituire i prodotti importati.
Questo tipo a prova di esplosione soddisfa i requisiti degli standard GB3836.1-2010 e GB3836.4-2010 e ha ottenuto un certificato a prova di esplosione.
Il prodotto antideflagrante è adatto per occasioni in cui possono comparire gas esplosivi. Le aree a prova di esplosione corrispondenti sono la Zona 1 e la Zona 2 e il tipico gas rappresentativo è il propano.
2. Dimensione
3. Specifiche tecniche
| Campo di misura |
0~30…160MPa |
| Sovraccarico |
1,5 volte la pressione di fondo scala (massimo 160 MPa) |
| Non linearità |
±0,5%FS |
| Errore zero |
±1%FS |
| Errore sull'intera gamma |
±1%FS |
| Resistenza di isolamento |
250Ω@250 V CC |
| Temperatura operativa |
-30~70℃ |
| Tipo antideflagrante |
-30~60℃ |
| Temperatura di conservazione |
-40~70℃ |
| Alimentazione elettrica |
12~28 VCC |
| Segnale di uscita |
ADC 4~20 m (seconda linea) |
| Resistenza al carico |
≤(U-12)/0,02Ω (Seconda linea) |
| Protezione della custodia |
IP65 |
| Collegamento elettrico |
Plug-in a quattro o sei core |
| Custodia elettronica |
acciaio inossidabile 304 |
| Custodia del sensore (diaframma sensibile alla pressione) |
acciaio inossidabile 17-4PH |
| Foca |
Gomma nitrilica, tampone in rame |
4. Trasporto, imballaggio e stoccaggio
4.1 Trasporti
Controllare se lo strumento ha subito danni durante il trasporto. Se sono presenti danni evidenti, contattaci.
4.2 Imballaggio e stoccaggio
Non rimuovere l'imballaggio prima dell'installazione.
4.3 Condizioni ammissibili per lo stoccaggio:
- Temperatura di stoccaggio: -40~+70 °C
- Umidità di stoccaggio: 45%~75% di umidità relativa (senza condensa)
5. Installazione
L'elemento sensibile alla pressione utilizzato in questo prodotto trasmette la pressione attraverso la membrana sensibile alla pressione. Qualsiasi tocco causerà danni al trasmettitore.
▶ Non toccare in alcun modo la parte interna dell'interfaccia di pressione.
5.1 Preparazione per l'installazione
Verificare che l'aspetto del trasmettitore sia buono;
La superficie di tenuta dell'interfaccia di pressione del trasmettitore sia pulita e non danneggiata;
Considerare l'applicabilità del mezzo misurato;
La temperatura ambiente e la temperatura del fluido devono rientrare nelle specifiche tecniche del prodotto;
C'è abbastanza spazio per un'installazione elettrica sicura.
5.2 Installazione del trasmettitore e metodo di tenuta: filettatura diritta, la superficie di tenuta utilizza un anello di tenuta
Filettatura interna di installazione:
La profondità della filettatura interna di installazione del trasmettitore deve essere maggiore della lunghezza della filettatura.
5.3 Impianto elettrico del trasmettitore
Il plug-in corrispondente al prodotto è un plug-in impermeabile. Per garantire il livello di protezione del prodotto, assicurarsi di bloccare il connettore durante il collegamento elettrico.
Alimentazione: vedere l'etichetta del prodotto per i dettagli (l'alimentazione deve soddisfare i requisiti degli standard pertinenti e il sistema di alimentazione deve essere affidabile). Il trasmettitore antideflagrante a sicurezza intrinseca è alimentato da una barriera di sicurezza.
Requisiti di collegamento elettrico: selezionare un cavo con un diametro che corrisponda al pressacavo della spina e il pressacavo e la spina devono essere intatti.
Requisiti di collegamento elettrico: consultare l'etichetta del prodotto per la definizione del cablaggio
Definizione del pin del prodotto:
Nero: Alimentazione V﹢
Rosso: uscita segnale OUT (sistema a due fili)
6. Smontaggio, manutenzione, pulizia e riparazione
6.1 Smontaggio del prodotto
Il trasmettitore viene utilizzato in luoghi pericolosi come quelli tossici, nocivi, ad alta temperatura e alta pressione.
▶ Seguire le relative specifiche operative.
▶ Indossare i dispositivi di protezione necessari.
Il trasmettitore di pressione deve essere depressurizzato e spento, scollegare la connessione elettrica e utilizzare una chiave per rimuoverlo.
6.2 Manutenzione
Il trasmettitore non richiede manutenzione durante il normale utilizzo e viene mantenuto solo dal produttore.
Quando si utilizzano trasmettitori antideflagranti, un funzionamento improprio causerà il fallimento delle prestazioni antideflagranti.
▶ I prodotti antideflagranti a sicurezza intrinseca non sono autorizzati a sostituire componenti o strutture del circuito per evitare di compromettere le prestazioni antideflagranti del prodotto.
6.3 Pulizia
L'uso del detergente sbagliato danneggerà l'etichetta del prodotto
▶ Non utilizzare detergenti irritanti.
▶ Non utilizzare utensili per la pulizia dannosi o taglienti.
▶ Non utilizzare panni o spugne abrasive.
Utilizzare acqua pulita e detergenti tradizionali per pulire il prodotto. Prima della pulizia, il trasmettitore di pressione deve essere depressurizzato e spento. Pulisci la superficie del trasmettitore con un panno morbido e umido.
6.4 Riparazione
I supporti residui possono causare lesioni personali, danni alla proprietà e danni all'ambiente
I fluidi residui sul trasmettitore di pressione smontato possono causare danni al personale, all'ambiente e alle apparecchiature.
▶ Con sostanze pericolose, compresi i dati sulla sicurezza dei materiali dei mezzi corrispondenti.
Durante il trasporto del trasmettitore di pressione prestare attenzione ai seguenti punti:
Tutti gli strumenti consegnati non devono contenere sostanze pericolose (come acidi, alcali, soluzioni, ecc.) e devono essere puliti prima della restituzione. Quando si restituisce lo strumento per la riparazione, è necessario utilizzare l'imballaggio originale o un imballaggio per il trasporto adeguato.
6.5 Smaltimento
Una manipolazione impropria del prodotto può causare danni all'ambiente.
Smaltire i componenti del trasmettitore e i materiali di imballaggio in modo compatibile con l'ambiente e in conformità con le normative nazionali sullo smaltimento dei rifiuti.
7. Difetti
In caso di guasto del trasmettitore, verificare innanzitutto se il trasmettitore è installato correttamente dal collegamento di pressione e dal collegamento elettrico.
I guasti comuni e le soluzioni sono i seguenti:
| Colpa |
Cause |
Soluzione |
| Nessun segnale in uscita |
Rottura del cavo |
Controlla la connessione |
| Il segnale supera il fondo scala |
Limite di sovratensione superato |
Rispettare il campo di sovratensione consentito |
| L'errore del segnale è elevato |
La temperatura ambiente è stata superata |
Utilizzare entro l'intervallo di temperatura consentito |
| La pressione cambia, la produzione è costante |
Danni al trasmettitore |
Sostituire il trasmettitore |
| Salto del segnale |
Sorgente di interferenza EMC in loco, come un convertitore di frequenza |
Utilizzare cavo schermato |
