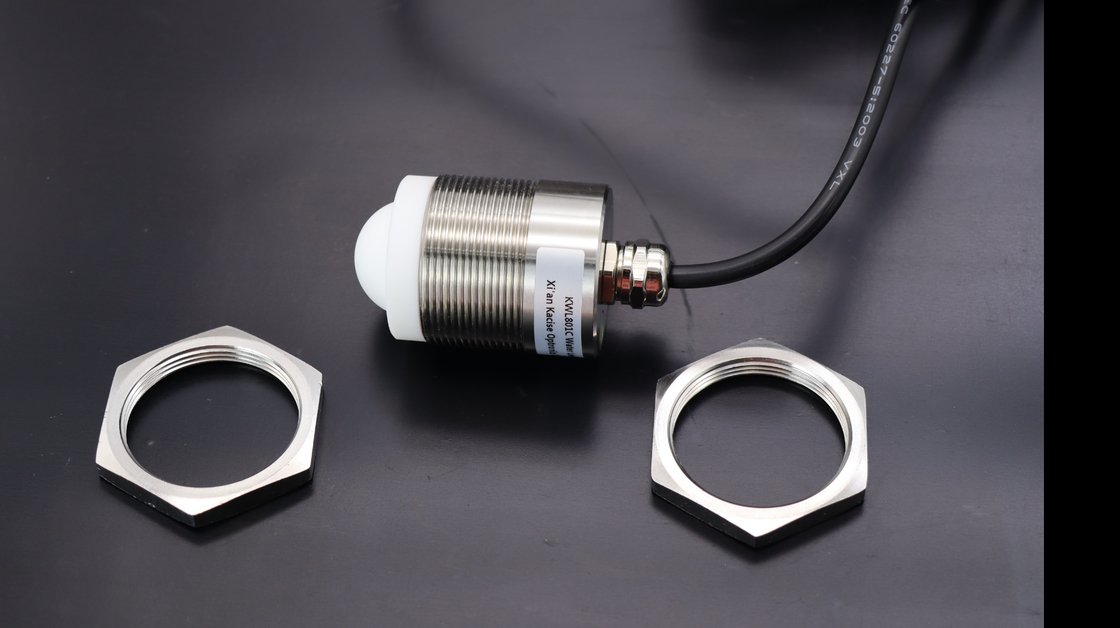

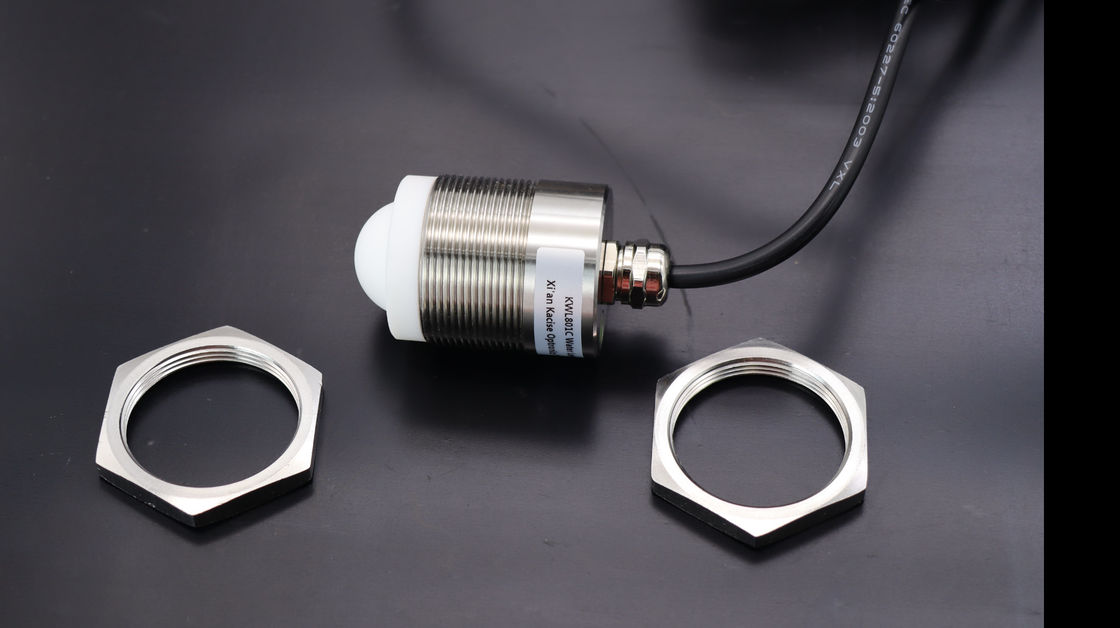

Modulo di misura del livello radar KWL801C con architettura RF compatta a frequenza di 80 GHz e progettazione impermeabile IP68

Modulo di misura del livello radar KWL801C con architettura RF compatta a frequenza di 80 GHz e progettazione impermeabile IP68

Modulo di misura del livello del radar di architettura RF

Indicatore di livello radar a 80 GHz

Misuratore di livello radar compatto

Luogo di origine:

Cina (continente)

Marca:

KACISE

Certificazione:

certificate of explosion-proof, CE

Numero di modello:

KWL801C

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Frequenza di misura:
80 GHz
Frequenza di acquisizione:
≥ 200 ms/ configurabile
Corrente di funzionamento:
12V/14mA
Precisione della misurazione della distanza:
± 2 mm
Protocollo di comunicazione:
Modbus/Protocollo di testo
Larghezza del raggio dell'antenna:
± 2,75°
Tensione di alimentazione:
9 ~ 24 V
Corrente d'impulso RF:
100 mA/20 ms
Umidità di lavoro:
0 ~ 95%
Tipo di filo:
G filo/ su misura
Temperatura di lavoro:
-40~75℃
Grado di resistenza all'acqua:
IP68
Peso netto:
00,6 kg
Evidenziare:

Modulo di misura del livello del radar di architettura RF

,

Indicatore di livello radar a 80 GHz

,

Misuratore di livello radar compatto

Termini di pagamento e di spedizione
Quantità di ordine minimo
1pc
Imballaggi particolari
ogni unità ha una scatola individuale e tutte le scatole sono confezionate in imballaggi standard o
Tempi di consegna
5-8 giorni lavorativi
Termini di pagamento
T/T, Western Union, MoneyGram
Capacità di alimentazione
1000 pezzi a settimana
Descrizione del prodotto
Manuale di funzionamento del sensore di livello radar split
1Introduzione
1.1 Visualizzazione del prodotto

Il sensore di livello radar KWL801C è conforme alle specifiche standard descritte nella norma nazionale DB50/T 826-2017 per i misuratori di livello.Il suo componente principale è progettato con un impermeabilizzazione IP68 completamente sigillata.
La gamma massima di misura del prodotto si estende fino a 40 metri, con un punto cieco minimo inferiore a 6 cm.
Grazie alla sua frequenza più elevata e alla sua larghezza di banda più ampia, raggiunge una precisione superiore.

1.2 Principio di rilevamento

Il sensore di livello radar si basa sul principio della riflessione nel dominio temporale (TDR).Quando incontra la superficie del mezzo misurato, una parte dell'impulso del misuratore di livello radar viene riflessa per formare un ritorno di eco al trasmettitore di impulsi lungo lo stesso percorso,e la distanza tra il trasmettitore e la superficie del mezzo misurato è direttamente proporzionale al tempo di propagazione dell'impulso, quindi viene calcolata l'altezza del livello.

2. Caratteristica
  • Sulla base del chip CMOS RF a onde millimetriche sviluppato in proprio
  • Architettura RF più compatta
  • Rapporto segnale/rumore più elevato
  • Zona morta più piccola
  • larghezza di banda di lavoro di 5 GHz
  • Risoluzione e precisione delle misurazioni più elevate
  • Minore influenza dell'interferenza nell'ambiente di installazione
  • Più conveniente di installazione e
  • Moderno progetto di antenna piatta integrata
3. Specificativi tecnici
ModelloKWL801C-RS485KWL801C-RJ45KWL801C-RS232KWL801C-TTL
Frequenza di misura80 GHz
ComunicazioneRS485
Frequenza di acquisizione≥ 200 ms/ configurabile
Corrente di funzionamento12V/14mA
Precisione di misurazione della distanza± 2 mm
Protocollo di comunicazioneModbus/Protocollo di testo
Larghezza del raggio dell'antenna± 2,75°
Tensione di alimentazione9 ~ 24 V
Intervallo di misura

0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m

Corrente d'impulso RF100 mA/20 ms
Umidità di lavoro0~95%
Tipo di filoG filo/ su misura
Temperatura di funzionamento-40°C a 75°C
Grado di resistenza all'acquaProtezione IP68
Peso netto00,6 kg
4. Istruzioni di cablaggio
4.1 [Versione RS485] Istruzioni di cablaggio
Linea rossaVCC (alimentazione da 9 a 24 V)
Linea neraGND
Linea gialla485-A
Linea verde485-B

Modulo di misura del livello radar KWL801C con architettura RF compatta a frequenza di 80 GHz e progettazione impermeabile IP68 0

4.2 [Versione di porta di rete RJ45] Istruzioni di cablaggio

Modulo di misura del livello radar KWL801C con architettura RF compatta a frequenza di 80 GHz e progettazione impermeabile IP68 1

4.3 [versione RS232] Istruzioni di cablaggio
Linea rossa12 (alimentazione da 6 a 28 V)
Linea neraGND
Linea giallaTX
Linea verdeRX

Modulo di misura del livello radar KWL801C con architettura RF compatta a frequenza di 80 GHz e progettazione impermeabile IP68 2

4.4 [Versione TTL] Istruzioni di cablaggio
Linea rossaVCC
Linea neraGND
Linea giallaTX
Linea verdeRX

Modulo di misura del livello radar KWL801C con architettura RF compatta a frequenza di 80 GHz e progettazione impermeabile IP68 3

5. Dimensione

Modulo di misura del livello radar KWL801C con architettura RF compatta a frequenza di 80 GHz e progettazione impermeabile IP68 4

6. FAQ

1.D: Posso mettere il mio logo sul prodotto?
R: Certo. Il logo può essere stampato sull'alloggiamento e il nome dell'azienda può essere inciso sulla targhetta.
2.Q: Che ne dici del controllo qualità?
R: Tutti i prodotti saranno testati per 3 volte prima di essere imballati.
3D: Posso rilasciare l'ordine di prova, 1 pc per esempio?
R: Certo, l'ordine di prova è accettabile. In generale, abbiamo modelli comuni in magazzino. Il campione verrà inviato entro 1 settimana, dopo il pagamento.
4.Q: Potete progettare secondo le mie esigenze?
R: Ovviamente, il nostro team progetterà per voi, per far funzionare perfettamente il nostro misuratore di flusso di latte.

7Informazioni aziendali

Modulo di misura del livello radar KWL801C con architettura RF compatta a frequenza di 80 GHz e progettazione impermeabile IP68 5
Xi'an Kacise è certificata secondo ISO 9001-2008, GJB 9001B-2009, CE, sicurezza intrinseca a prova di esplosione e sicurezza isolata a prova di esplosione, ecc.che assicurano che i nostri prodotti siano conformi agli standard internazionali.
Siamo specializzati nella produzione di strumenti di misurazione della pressione, del livello e del flusso e prodotti correlati da 10 anni.attraverso gli sforzi di tutto il nostro staff, siamo diventati un produttore di strumenti di misura professionale e fornitore di soluzioni. E stiamo continuamente cercando di migliorare la qualità del prodotto.
Attualmente, il sensore Kacise è già esportato in America, Spagna, Australia, Cile e altri 20 paesi e regioni, e ha ricevuto molti feedback favorevoli.Anche i nostri distributori all'estero stanno aumentando.Consideriamo come nostro principio i prezzi ragionevoli, il tempo di produzione efficiente e un buon servizio post-vendita e speriamo di cooperare con più clienti per lo sviluppo reciproco.
