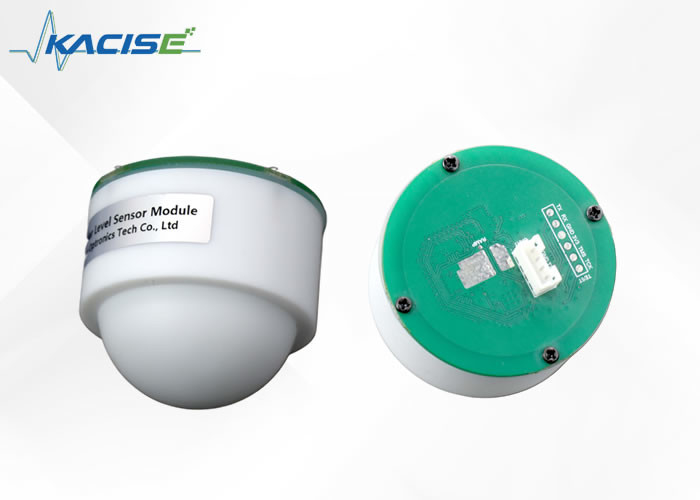

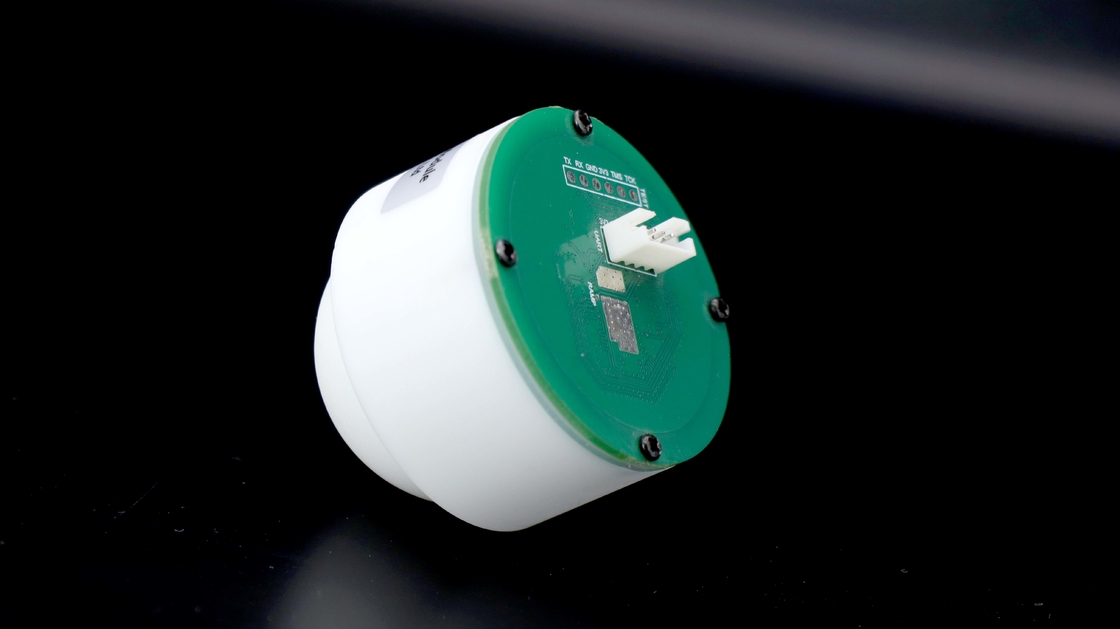

Sensore di livello radar a frequenza 80 GHz con corrente 12V 30MA e comunicazione RS485 per il monitoraggio del livello del serbatoio

Il componente del radar a onde millimetriche è una combinazione di unità di radiofrequenza, unità di elaborazione e antenna su scheda stampata. Il suo scopo è rilevare i bersagli penetrando attraverso ostacoli come luce, pioggia, polvere, nebbia, gelo e altro. Questo sensore è piccolo ma altamente efficiente con funzionalità 24 ore su 24, 7 giorni su 7. Viene fornito con funzionalità come elevata integrazione, dimensioni ridotte e interfaccia flessibile.

Il prodotto radar misuratore di livello è sviluppato sulla base della tecnologia radar a onde millimetriche, che misura l'altezza dell'antenna radar dal livello del liquido. È ampiamente utilizzato per misurare le risorse idriche come fiumi e bacini idrici. Viene utilizzato anche per le misurazioni del livello del serbatoio e del livello dell'acqua.

Dai componenti di questo prodotto possono essere ricavati i seguenti tipi di moduli:

• Il modulo di rilevamento radar è costituito da un chip ad alta frequenza da 80G che supporta il rilevamento in diverse condizioni di lavoro, come allo stato solido e liquido.
• Gli utenti possono configurare l'antenna dell'obiettivo in base alle proprie esigenze ambientali specifiche.
• Questo prodotto è comunemente utilizzato in vari settori come l'ingegneria per la tutela dell'acqua, gli impianti di trattamento delle acque reflue e gli impianti chimici petroliferi.

• Alta integrazione
• Piccolo volume
• Interfaccia flessibile
• Può rilevare bersagli attraverso ostacoli come luce, pioggia, polvere, nebbia o gelo
• Piccoli sensori che funzionano tutto il giorno

Dimensioni:

• Indagine sulla tutela dei fiumi, dei bacini idrici e di altri tipi di acqua
• Misurazione del livello del serbatoio e del livello dell'acqua
• Progetto di tutela dell'acqua
• Piano di trattamento delle acque reflue
• Impianto chimico petrolifero

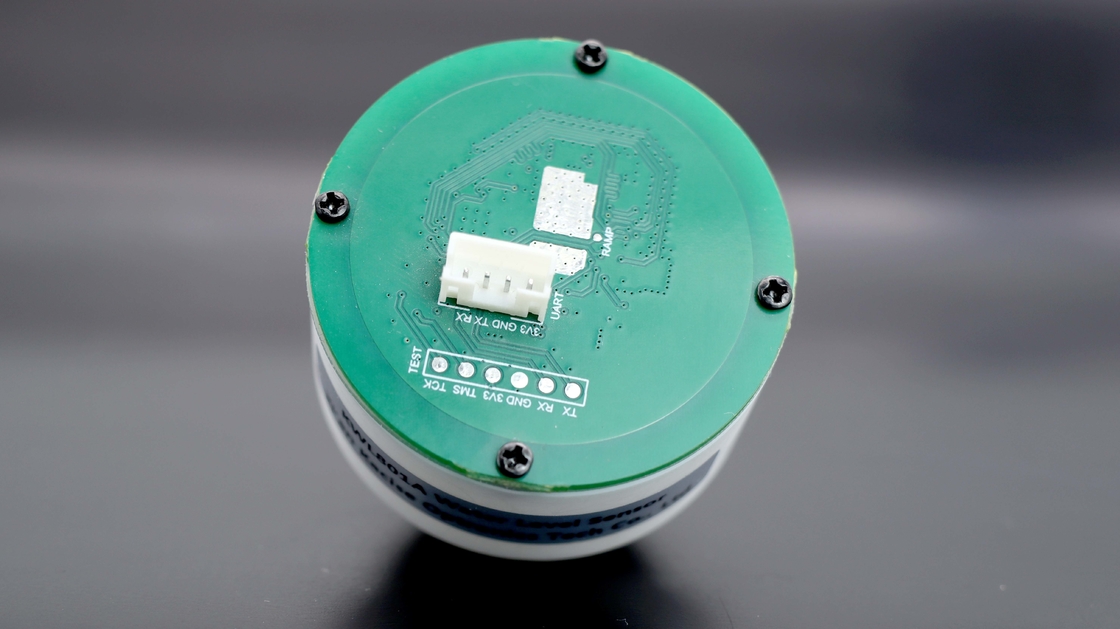

L'interfaccia del modulo è mostrata nella figura seguente:

Durante l'installazione del modulo, provare a mantenerlo fisso per evitare oscillazioni del modulo e mantenere l'ambiente circostante il più aperto possibile.

1. La distanza tra il modulo e la superficie dell'acqua è superiore a 30 cm per garantire che la parte anteriore del modulo (superficie dell'antenna) sia parallela al livello del liquido di misurazione;
2. La distanza tra il modulo e il bordo vasca, il bordo piscina, il bordo della diga fluviale e il bordo piscina sia maggiore di 1 metro;

3. scegliere la posizione meno volatile del modulo di installazione (cercare di non installare nella porta di iniezione e l'ondulazione di uscita è grande, l'ondulazione, maggiore è la precisione di misurazione, peggiore).

4. Schema di installazione

Garanzia nell'ambito del raggio senza distrazioni, come le rive della sponda del fiume.

Punti da notare

1. L'installazione del modulo deve essere mantenuta costante il più possibile, evitare il jitter del modulo e l'ambiente circostante aperto il più possibile.
2. La distanza tra il modulo e la superficie dell'acqua è superiore a 30 cm per garantire che la parte anteriore del modulo (superficie dell'antenna) sia parallela al livello del liquido di misurazione
3. La distanza tra il modulo e il bordo vasca, il bordo piscina, il bordo della diga fluviale e il bordo piscina sia maggiore di 0,5 metri;
4. scegliere la posizione meno volatile del modulo di installazione (cercare di non installare nella porta di iniezione e nell'uscita, l'ondulazione è grande, maggiore è l'accuratezza della misurazione, peggiore è l'ondulazione))

Ad esempio, i dati inviati sono FF 2A 4B 90 42 47, dove FF è l'intestazione del frame, i 4 byte centrali "2A 4B 90 42" sono le informazioni sulla distanza e l'estremità della dimensione imposta le informazioni vere su 42 90 4B 2A (tipo a virgola mobile esadimale), che viene convertito in decimale 72,1468 cm.

47 è un checksum, il suo calcolo è il seguente:

Innanzitutto convertire la distanza in virgola mobile 72.1468 uint32_t intero (4 byte) in 72, a livello basso in due byte 0 (HEX 0), basso di 72 (HEX 48) come checksum come testata del frame basso, alto + + intero intero per prendere 8 bit bassi, (FF + 0 x00 + 0 x48) e 0 x47 x00ff = 0.

Aggiunta: modalità test SScom

Può essere testato utilizzando una porta seriale per aiutare (SScom manuale):

1. Utilizzare il modulo della porta seriale USB collegato all'interfaccia USB del computer, aprire il software di debug seriale SSCOM, scelta
2. Il porto corretto;
3. Invia AT + TLVS = 1 n, per convertire la stringa di output, in base all'invio del comando
4. "AT + INIZIO n";
5. La stringa di output

Nota: la velocità di trasmissione predefinita è 9600. Se si apre una stringa senza il lato destro di SSCOM, fare clic sull'estensione a destra di "Salva parametri" per visualizzarla.

Note:

Nello stato di funzionamento dell'MCU, per configurare, inviare prima il comando di ripristino (interrompere il lavoro), personalizzare il comando di input, quindi inviare il comando di ripristino (rendere effettiva la configurazione) e inviare il comando di avvio.

Richiedi comando:

Definizione dati: 0 per ripristinare le Impostazioni di fabbrica, 1 per riavviare il programma.

Dati di risposta:

Esempi:

Richiesta: 7 f 10 10 00 00 02 00 00 9 e 33 01

Risposta: 7 f 10 10 00 00 0 f 17 01

Dove la parte dati 00 00 significa ripristinare le impostazioni di fabbrica.

Richiedi comando:

Definizione dei dati: intervallo di valori 1--247.

Dati di risposta:

Esempi:

Richiesta: 7F 10 20 01 00 01 02 00 01 6E 21

Risposta: 7 f 10 20 01 00 01 51 D7

La parte dati 00 01 indica che l'indirizzo dello slave è impostato su 1.

Richiedi comando:

Definizione dei dati: il valore dei dati è Float, l'unità è metri, il valore della lunghezza dei dati è 4 byte, il formato dei dati è basso 16 bit di dati nella parte anteriore, alto 16 bit di dati nella parte posteriore.

Dati di risposta:

Esempi:

Richiesta: 7 46 00 02 04 f 10 20 00 00 41 30 a 40 19

Oggetto: 7F 10 20 46 00 02 A1 C3

00 00 41 30 in cui la porzione di dati in virgola mobile è di 11 metri.

Richiedi comando:

Definizione dei dati: imposta l'intervallo di tempo per la raccolta dei dati del misuratore del livello dell'acqua, unità ms e il valore minimo è 100 ms.

Dati di risposta:

Esempi:

Richiesta: 7 2 ef 10 20 00 02 03 01 E8 A8 C0

Risposta: 7F 10 20 2E 00 01 60 1E

Tra questi, la parte dati 03 E8 viene convertita in decimale 1000, ovvero l'intervallo di acquisizione dati è impostato su 1000 ms.

Richiedi comando:

Dati di risposta:

Esempi:

Richiesta: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Risposta: 7F 10 20 02 00 01 A1 D7

La parte dati 28 80 significa che la velocità di trasmissione della comunicazione è impostata su 9600.

Richiedi comando:

Dati di risposta:

Definizione dei dati: intervallo di valori 1--247.

Esempi:

Richiesta: 7 f 03 01 00 20 01 D4 14

Risposta: 7 f 03 02 0 01 51 8 e

La parte dati 00 01 significa che l'indirizzo dello slave è 1.

Richiedi comando:

Dati di risposta:

Definizione dei dati: il valore dei dati è Float, l'unità è metri, il valore della lunghezza dei dati è 4 byte, il formato dei dati è basso 16 bit di dati nella parte anteriore, alto 16 bit di dati nella parte posteriore.

Esempi:

Richiesta: 7 46 f 03 20 00 00 02 24

Risposta: 7 f 03 04 00 00 41 30 54, 70

La parte dati 00 00 41 30 viene convertita in dati in virgola mobile, ovvero 11 metri.

Richiedi comando:

Dati di risposta:

Esempi:

Richiesta: 7 f 20 00 02 03 01 24 14

Oggetto: 7F 03 02 25 80 8B 7E

La parte dati 28 80 indica che la velocità di trasmissione della comunicazione è 9600.

Richiedi comando:

Dati di risposta:

Definizione dei dati: imposta l'intervallo di tempo per la raccolta dei dati del misuratore del livello dell'acqua, unità ms e il valore minimo è 100 ms.

Esempi:

Richiesta: 7F 03 20 2E 00 01 EF C3

Risposta: 7 f 03 02 90 F0 03 E8

Tra questi, la parte dati 03 E8 è stata convertita in decimale 1000, indicando che l'intervallo di acquisizione dati era di 1000 ms.

Richiedi comando:

Dati di risposta:

Definizione dei dati: il valore dei dati è di tipo Float, l'unità è metri. Il valore della lunghezza dei dati è 4 byte, il formato dei dati per i 16 bit bassi nel primo, i dati alti a 16 bit dietro. Il significato del risultato della misurazione è associato al tipo di misurazione e l'impostazione predefinita è il livello dell'acqua.

Esempi:

Richiesta: 7 4 0 fa 48 0 0 f 00 02 e

Risposta: 7 f 04 04 04 19 3 f 9 e 25 2 c

La parte dati 04 19 3F 9E viene convertita in dati in virgola mobile pari a 1,2345 metri.

19049 e3f, in unico luogo, con posizione alta a destra.

Richiedi comando:

Dati di risposta:

Definizione dei dati: i dati sono nel formato di codifica BCD, 0x20 0x23 0x05 0x12, che significa dati 20230512.

Richiedi comando:

Dati di risposta:

Definizione dei dati: 0x7F nei dati è l'indirizzo 485 del dispositivo.
