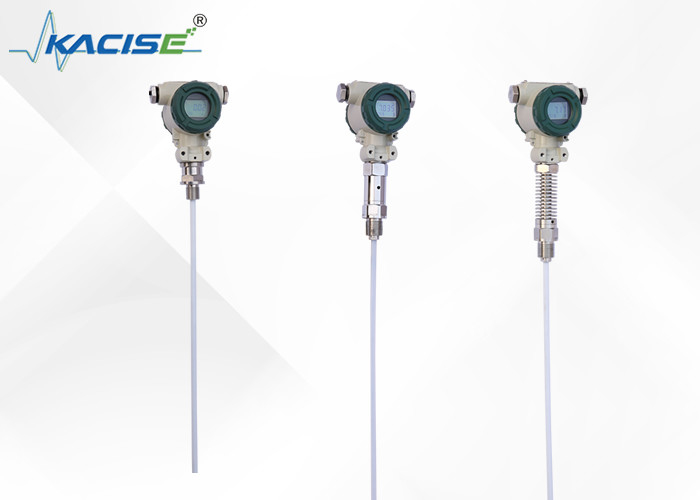

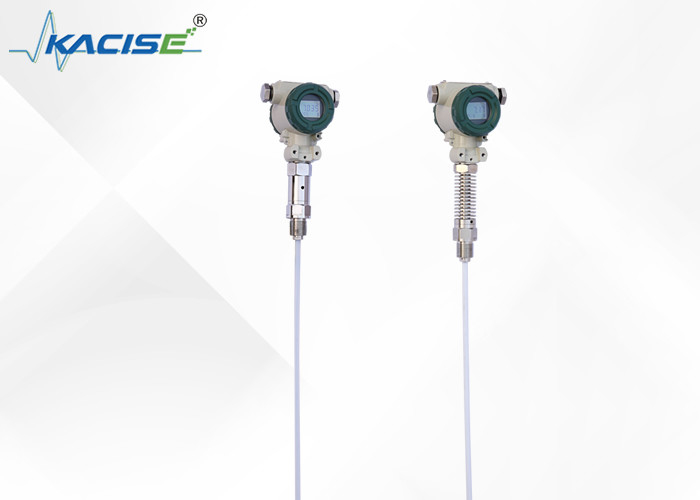

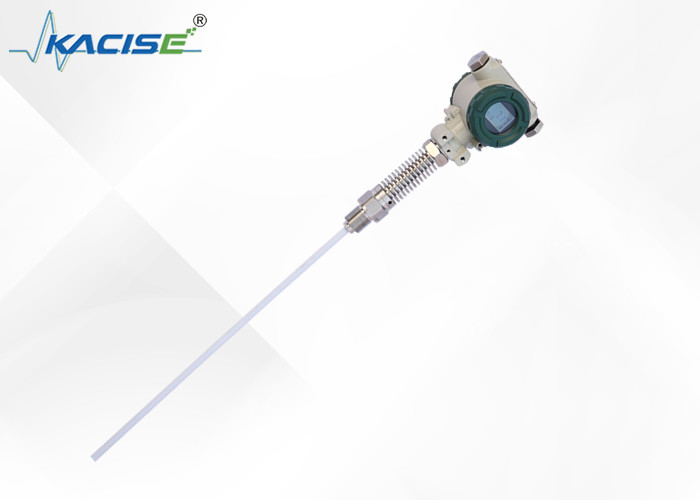

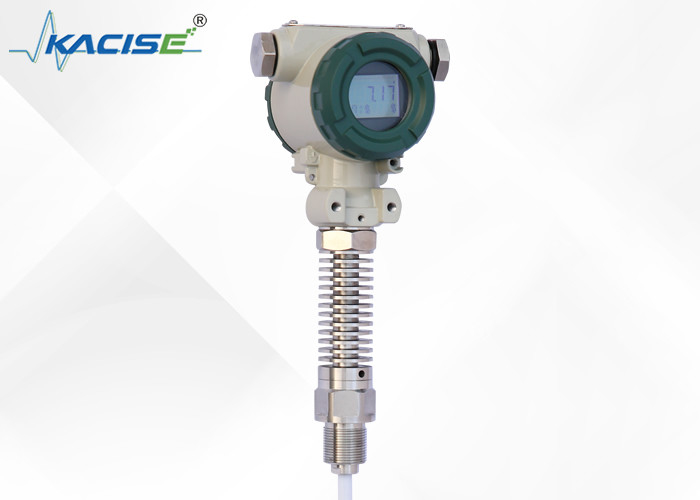

KCF6021-1-900mm Interruttore di livello capacitivo con protezione IP67 Temperatura della sonda -50~250C e alimentazione 2~28VDC

Il trasmettitore di livello capacitivo della serie KCF600 è una soluzione perfetta per il rilevamento continuo di vari liquidi in condizioni difficili come temperatura e pressione elevate, corrosione, cristallizzazione e blocco. Questo trasmettitore è ideale per misurare acqua, soluzioni acide e alcaline e il livello dell'acqua in una caldaia. A differenza dei trasmettitori di livello tradizionali, questa macchina è priva di parti mobili o flessibili e ha le caratteristiche uniche di resistenza agli urti, facilità di installazione, alta affidabilità, alta precisione e costi ragionevoli.

Il dispositivo incorpora un avanzato circuito di rilevamento capacitivo RF per la compensazione precisa della temperatura e la correzione della linearità, che viene poi trasformato in un segnale elettrico standard che solitamente varia da 4 a 20 mA. La configurazione del sistema offre l'opzione dei protocolli di comunicazione HART, CANBUS e 485. L'intera gamma del trasmettitore è dotata di una funzione di autocalibrazione, che consente agli utenti di calibrare automaticamente i valori di "zero" e "gamma" con la semplice pressione di due tasti. Si tratta di un dispositivo altamente adattabile, adatto a sostituire i tradizionali trasmettitori di livello a galleggiante, a ingresso e a pressione differenziale in varie situazioni.

Elevata affidabilità e manutenzione minima

I nostri prodotti sono progettati con strutture semplici che non presentano componenti mobili o elastici. Di conseguenza, i nostri prodotti hanno un’elevata affidabilità e richiedono una manutenzione minima. In circostanze normali, i nostri prodotti non necessitano di riparazioni regolari di medie e piccole dimensioni.

Varietà di uscita del segnale

Comprendiamo che sistemi diversi richiedono configurazioni diverse. Ecco perché i nostri prodotti sono dotati di una varietà di opzioni di uscita del segnale per soddisfare queste diverse esigenze.

Misurazioni accurate

I nostri prodotti sono attrezzati per gestire contenitori ad alta temperatura e alta pressione e le nostre misurazioni non sono influenzate dalla temperatura, dal peso specifico o dalla forma del contenitore, né dall'influenza della pressione. Ciò rende i nostri prodotti altamente affidabili per misurazioni precise in condizioni estreme.

Adatto per liquidi corrosivi

Comprendiamo che non tutti i liquidi sono uguali. I nostri prodotti sono particolarmente adatti per la misurazione di liquidi corrosivi come acidi e soluzioni alcaline. Puoi fidarti dei nostri prodotti per fornire misurazioni accurate e affidabili in queste condizioni difficili.

Protezione da sovracorrente, sovratensione e polarità di alimentazione

Apprezziamo la sicurezza dei nostri utenti. Ecco perché i nostri prodotti sono dotati della protezione perfetta contro problemi di sovracorrente, sovratensione e polarità di alimentazione. Puoi fidarti dei nostri prodotti per garantire operazioni sicure e affidabili in qualsiasi situazione.

• Campo di rilevamento: 0,01~30 m
• Precisione: livello 0,2, livello 0,5
• Intervallo di pressione: -0,1 MPa~32 MPa
• Temperatura della sonda: -50~250 ℃
• Temperatura ambiente: -20~60 ℃
• Temperatura di conservazione: -55 ℃ ~ + 125 ℃
• Segnale di uscita: 4~20mA,4 ~ 20mA con comunicazione HART/485/comunicazione bus CAN
• Tensione di alimentazione: 12~28 V CC (deve essere alimentata dalla barriera di sicurezza)
• Fissaggio: montaggio con viti M20×1,5,M27×2,
  • Montaggio a flangia DN25, DN40, DN50. Le specifiche speciali possono essere personalizzate
• Materiale a contatto con il fluido: acciaio inossidabile 316, 1Gr18Ni19Tior o PTFE
• Stabilità a lungo termine: ≤0,2%FS/anno,
• Deriva della temperatura: ≤0,02%FS/℃ (intervallo di 0~70℃)
• Livelli di esplosione: ExiraⅡC T6 a sicurezza intrinseca, Ext II C T5 ignifugo
• Protezione:IP67
• Parametri a sicurezza intrinseca: Ui: 28 V CC, Ii: 93 mA, Pi: 0,65 W, Ci: 0,042 uf, Li: 0 mH

Il trasmettitore di livello a cavo e ad asta dispone di diverse modalità fisse per adattarsi alle diverse condizioni del sito. Quando il sito non è in grado di fornire strutture di processo come la filettatura femmina o la flangia M20 × 1,5, è possibile scegliere tre metodi di installazione (montaggio a parete, rack per tubi orizzontale e rack per tubi verticale, che ti rendono pratico nell'installazione in loco. (Con immagini)

Quando si misurano mezzi di mobilità più ampia, l'utente può scegliere l'attacco del peso per evitare che il sensore formi oscillazioni violente, che possono svolgere il ruolo di stabilità del sensore. Gli oggetti pesanti devono essere messi sul fondo del contenitore quando si aggiunge peso, in modo da non rompere il filo del sensore.

Quando le condizioni del sito sono sfavorevoli, l'utente deve utilizzare lo schermo del sensore per proteggere il sensore al fine di evitare danni da corpi estranei o influenzare la precisione della misurazione.

Se i contenitori non sono metallici, è necessario posizionare la custodia del trasmettitore con un accesso via cavo sul fondo del contenitore quando si utilizza un trasmettitore di livello ad asta KCF600; altrimenti la misurazione non è accurata.

Questo prodotto è stato calibrato in fabbrica; La necessità di aggiustamento sul campo può richiedere i seguenti metodi:

A: Metodo di debug del circuito intelligente:

Sito-zero----- Quando il livello del liquido si trova nel punto più basso, tenendo premuti i tasti "Z" e "S" per 8 secondi dopo lo stesso rilascio, quindi facendo clic sul tasto "Z", la corrente di uscita viene regolata automaticamente su 4 mA.

Sito - riempito ------ Quando il livello del liquido è nella posizione più alta, tenendo premuti i tasti "Z" e "S" per 8 secondi dopo lo stesso rilascio, quindi facendo clic sul tasto "S", la corrente di uscita viene regolata automaticamente su 20 mA.

B: Metodo di debug del circuito analogico:

Quando il livello del liquido raggiunge il limite successivo, utilizzare il cacciavite ruotando lentamente il potenziometro "Z", osservare le letture dell'amperometro vicine a 4 mA

Quando il livello del liquido raggiunge il limite superiore, utilizzare il cacciavite ruotando lentamente il potenziometro "S" e osservare le letture dell'amperometro vicine a 20 mA

E azionarlo per 2-3 volte di più, finché lo zero e l'intervallo non fossero accurati di 4 mA e 20 mA. Dopo la regolazione, serrare il coperchio del trasmettitore.

1. I prodotti vengono forniti con certificazione e manuale del prodotto, che riportano numero di prodotto, parametri tecnici, schema elettrico e data di produzione, si prega di controllare per evitare errori.
2. L'installazione dovrebbe basarsi sulla connessione del prodotto e sui tipi di thread, verificare che l'interfaccia del sito sia coerente con l'interfaccia del prodotto o meno. Stringere lentamente la connessione filettata, prestare attenzione alla tenuta, la coppia non può essere aggiunta direttamente all'alloggiamento del trasmettitore e può essere aggiunta solo all'interfaccia del trasmettitore a sei parti.
3. Il cablaggio deve essere rigorosamente conforme alle istruzioni aziendali.
4. Questo prodotto è uno strumento di conversione dell'energia di precisione, impedisce lo smontaggio, la collisione, la caduta e il duro rifiuto di giocare.
5. Il trasmettitore funziona immediatamente dopo l'accensione, ma l'uscita potrebbe essere stabile dopo il riscaldamento per 30 minuti.
6. Utilizzo anomalo, spegnere l'alimentazione, controllare o contattare direttamente il nostro ufficio tecnico.
7. Il trasporto e lo stoccaggio devono consistere nel ripristinare l'imballaggio originale e conservarlo in un magazzino fresco, asciutto e ventilato.
8. Durante il processo di installazione è necessario prestare attenzione per evitare la rottura della pelle del filo del sensore.
9. Quando si installa il cavo del sensore, la distanza dalla parete della piscina deve essere almeno 10 cm sopra, altrimenti la misurazione non sarebbe accurata.
10. La linea di messa a terra dell'intera struttura in PTFE e il livello dell'asta devono essere condotti con mezzi misurati; altrimenti la misurazione non sarebbe accurata.
11. Il sito di installazione dovrebbe adottare misure efficaci di protezione contro i fulmini.
12. Le custodie di qualsiasi trasmettitore di questa serie devono essere messe a terra; la resistenza di terra deve essere inferiore a 4Ω.
13. La barriera di sicurezza dovrebbe essere certificata a prova di esplosione; i suoi requisiti di installazione dovrebbero seguire i requisiti delle istruzioni.
14. Quando il trasmettitore viene utilizzato nella zona "0", i trasformatori di potenza alimentati da barriera devono soddisfare i requisiti di GB3836.4-2000 NO. 8.1.

Il misuratore di livello del fluido Kacise è realizzato in acciaio inossidabile 316 o materiale PTFE di alta qualità che garantisce durata e prestazioni di lunga durata. È adatto per l'uso in vari scenari e applicazioni come il sensore capacitivo del livello dell'olio per camion e serbatoi industriali.

Questo prodotto ha una precisione di ±2%, ±5% e una deriva di temperatura di ≤0,02%FS/℃ (intervallo di 0～70℃). Può sopportare temperature di stoccaggio di -55℃～+125℃ e temperature della sonda di -50~250℃, rendendolo ideale per l'uso in ambienti industriali difficili.

Il misuratore di livello dei fluidi Kacise è perfetto per un'ampia gamma di applicazioni come il monitoraggio del livello del carburante nei camion, la misurazione del livello dell'olio nei serbatoi industriali e altre applicazioni di misurazione del livello dei fluidi. La sua tecnologia capacitiva del sensore del carburante garantisce misurazioni accurate e affidabili in tutti gli scenari.

Il nostro misuratore di livello del fluido ha una tensione di alimentazione di 2~28 V CC (e deve essere alimentato dalla barriera di sicurezza). L'intervallo di temperatura della sonda è -50~250 ℃ con una precisione di ±2%, ±5%. L'intervallo per questo prodotto è 0,01~30 M e ha un intervallo di temperatura di conservazione compreso tra -55 ℃ ~ + 125 ℃.

Hai bisogno di un sensore di livello dell'olio capacitivo personalizzato per il tuo camion o serbatoio industriale? Non guardare oltre Kacise! Contattaci oggi per saperne di più sui nostri servizi di personalizzazione dei prodotti.

• Assistenza per l'installazione
• Formazione sull'utilizzo e la manutenzione del prodotto
• Servizi di riparazione e manutenzione
• Servizi di calibrazione
• Problemi tecnici e supporto
• Aggiornamenti e miglioramenti del prodotto

Confezione del prodotto:

Il prodotto del misuratore di livello del fluido sarà imballato in modo sicuro in una scatola con un'imbottitura adeguata per evitare danni durante il trasporto. La confezione includerà anche un manuale di istruzioni e tutto l'hardware necessario per l'installazione.

Spedizione:

Il prodotto Misuratore di livello del fluido verrà spedito tramite spedizione via terra standard. I clienti possono aspettarsi che il prodotto venga consegnato entro 5-7 giorni lavorativi dall'ordine.
