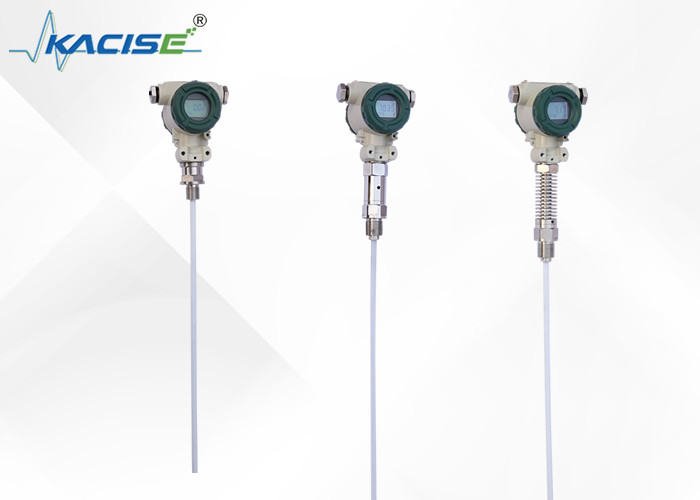

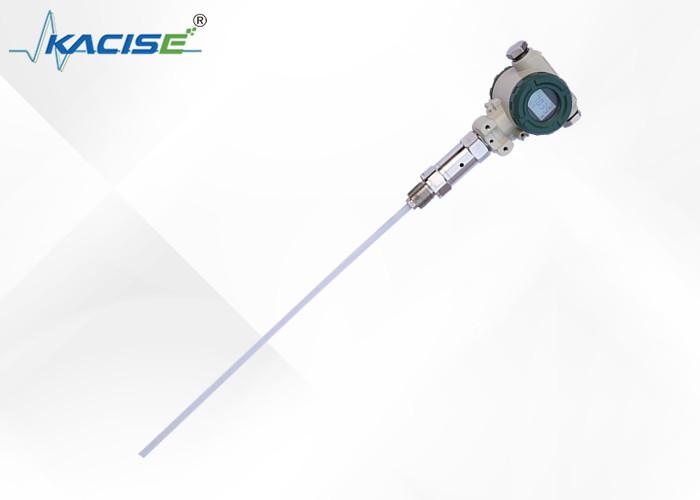

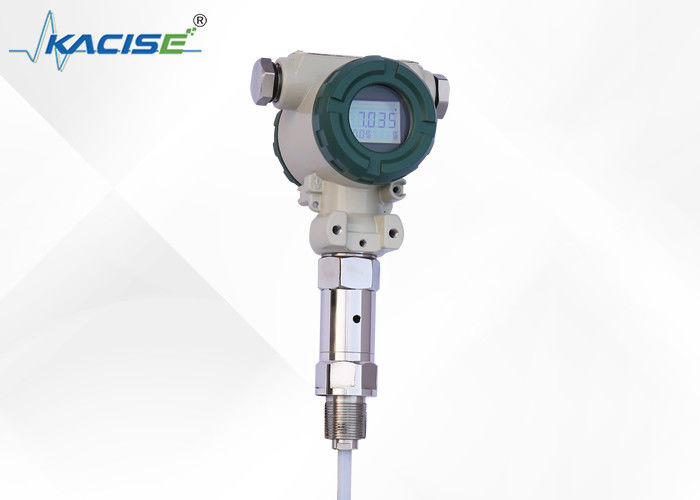

Sensore di livello capacitivo in acciaio inossidabile

Descrizione del prodotto:

Il trasmettitore di livello capacitivo della serie KCF600 è progettato per rilevare continuamente una varietà di liquidi in condizioni difficili come alte temperature e pressione, alta corrosione, facile cristallizzazione,e facile da inserireÈ adatto per misurare l'acqua, le soluzioni acide e alcaline e il livello dell'acqua nella caldaia.

Questo trasmettitore di livello non ha parti mobili o flessibili, il che lo rende altamente affidabile e resistente agli urti.In varie situazioni, è in grado di sostituire i tradizionali trasmettitori di livello di tipo galleggiante, tipo di ingresso e tipo di pressione differenziale.

Le parti chiave del trasmettitore di livello KCF600 utilizzano circuiti di rilevamento capacitivi RF avanzati che sono compensati con precisione dalla temperatura e corretti per la linearità.Questo garantisce che l'uscita sia un segnale elettrico standardizzato (tipicamente 4 ~ 20mA)Per configurare il sistema, è possibile scegliere tra i protocolli di comunicazione HART, CANBUS e 485.

Il trasmettitore ha una funzione di autocalibrazione che copre l'intera gamma, consentendo agli utenti di eseguire calibrazioni automatiche "zero" e "range" utilizzando due tasti.Questa caratteristica consente un facile adattamento a situazioni diverse e complesse.

Caratteristiche:

Strutture semplici e affidabili

Le strutture dei nostri prodotti sono semplici e non contengono componenti mobili o elastici.non è necessario effettuare regolari riparazioni medie o piccole.

Varietà di uscita del segnale

Per facilitare le diverse configurazioni del sistema, i nostri prodotti offrono ai clienti una varietà di opzioni di uscita del segnale tra cui scegliere.

Accuratezza di misura

I nostri prodotti sono convenienti per misurare contenitori ad alta temperatura e ad alta pressione.forma del contenitore, o l'influenza della pressione.

Misurazione del liquido corresivo

I nostri prodotti sono particolarmente adatti per misurare acidi, alcali e altri liquidi corrosivi.

Caratteristiche protettive

I nostri prodotti offrono anche una protezione perfetta contro la sovra corrente, la sovra tensione e la polarità di potenza.

Parametri tecnici:

●Termine di rilevamento: 0,01 ~ 30 m

● Precisione: livello 0.2Livello 0.5

●Trasferenza di pressione: -0,1MPa~32MPa

●Temperatura della sonda: -50~250 °C

●Temperatura ambiente: -20°C -60°C

●Temperatura di conservazione: -55°C+125°C

●Segnale di uscita: 4 ‰ 20mA,4 ~ 20mA con comunicazione HART/485/CAN bus

●Tensione di alimentazione: 12 ̊28VDC (deve essere alimentata dalla barriera di sicurezza)

●Fissazione: fissaggio a vite M20×1.5M27×2,

Montaggio della flangia DN25,DN40,DN50.Specifiche speciali possono essere personalizzate

●Materiale bagnato: acciaio inossidabile 316, 1Gr18Ni19Tior o PTFE

●Stabilità a lungo termine: ≤0,2%FS/anno,

●Drivazione di temperatura:≤0,02%FS/°C (intervallo 0°70°C)

●Livelli di esplosione: intrinsecamente sicuri ExiraIIC T6, ignifughi Ext II C T5

●Protezione:IP67

●Parametri intrinsecamente sicuri:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Io...nsta)- Sì.tIona)ndcommissIsuIng

Il trasmettitore a livello di cavi e barre ha una varietà di modi fissi per adattarsi alle diverse condizioni del sito.5 filati o flange femminili, è possibile scegliere tra tre metodi di installazione (montaggio a parete, scaffalatura orizzontale per tubi e scaffalatura per tubi verticale, che rendono pratico l'installazione in loco.(Con immagini)

Quando si misurano i supporti di maggiore mobilità, l'utente può scegliere l'attacco del peso al fine di evitare che il sensore si oscilla violentemente, il che può svolgere il ruolo della stabilità del sensore.Gli oggetti pesanti devono essere messi nel fondo del contenitore quando si aggiunge peso, per non rompere il filo del sensore.

Quando le condizioni del sito sono cattive, l'utente deve utilizzare lo scudo del sensore per proteggere il sensore al fine di evitare danni da corpi estranei o di influire sulla precisione della misura.

Se i contenitori non sono in metallo, è necessario posizionare il contenitore del trasmettitore con un accesso via cavo sul fondo del contenitore quando si utilizza un trasmettitore a livello di canna KCF600;altrimenti la misurazione non è accurata.

Questo prodotto è stato calibrato in fabbrica; la regolazione del campo può essere effettuata con i seguenti metodi:

A: Intelligente circ- Sì. dEbuggdi riunitidi cui:

Quando il livello del liquido è situato nel punto più basso, tenendo premuto il tasto "Z" e il tasto "S" per 8 secondi dopo lo stesso rilascio, e poi clicca sul tasto "Z",la corrente di uscita è regolata automaticamente a 4mA.

Quando il livello del liquido è al punto più alto, tenendo premuto il tasto "Z" e il tasto "S" per 8 secondi dopo lo stesso rilascio, e poi clicca sul tasto "S",la corrente di uscita è regolata automaticamente a 20mA.

B: Adi controlloc- Sì. dib- Si', ma...hod:

Quando il livello del liquido nel limite successivo, utilizzare il cacciavite potenziometro rotazione lenta "Z", osservare le letture di ammeter vicino a 4mA

Quando il livello di liquido nel limite superiore, utilizzare il cacciavite potenziometro "S" rotazione lenta e osservare le letture di ammeter vicino a 20mA

E funzionare per 2-3 volte di più, fino a quando lo zero e span erano precisi 4mA e 20mA. Dopo la regolazione, stringere il coperchio del trasmettitore dovrebbe essere.

- No, no.t:

1. I prodotti sono forniti con la certificazione del prodotto e il manuale, che hanno il numero del prodotto, i parametri tecnici, il diagramma del cablaggio e la data di fabbricazione, si prega di controllare per evitare l'errore.

2. L'installazione deve essere basata sui tipi di connessione del prodotto e del filo, verificare se l'interfaccia del sito è coerente con l'interfaccia del prodotto o meno.Attenzione al sigillamento, la coppia non può essere aggiunta direttamente all'alloggiamento del trasmettitore e può essere aggiunta solo all'interfaccia del trasmettitore a sei parti.

3Il cablaggio deve essere strettamente conforme alle istruzioni della società.

4Questo prodotto è uno strumento di conversione di energia di precisione, proibisce lo smontaggio, la collisione, la caduta e il rigetto duro.

5Il trasmettitore funziona immediatamente dopo l'accensione, ma l'uscita potrebbe essere stabile dopo aver riscaldato per 30 minuti.

6Utilizzando in modo anormale, spegni la corrente, controlla, o contatta direttamente il nostro reparto tecnico.7Il trasporto e lo stoccaggio devono essere effettuati per ripristinare l'imballaggio originale e conservati in un magazzino fresco, asciutto e ventilato.

8Il processo di installazione deve prestare attenzione per evitare la rottura della pelle del filo sensore.

9Quando si installa il filo sensore, la distanza dalla parete della piscina deve essere di almeno 10 cm sopra, altrimenti la misurazione non sarebbe accurata.

10La linea di messa a terra dell'intera struttura in PTFE e il livello della canna devono essere condotti con mezzi di misura; altrimenti la misurazione non sarebbe accurata.

11Il sito di installazione deve adottare misure efficaci di protezione da fulmini.

12Le casse di ogni trasmettitore di questa serie devono essere messa a terra; la resistenza di messa a terra deve essere inferiore a 4Ω.

13La barriera di sicurezza deve essere certificata a prova di esplosione; i requisiti di installazione devono essere conformi ai requisiti delle istruzioni.

14Quando il trasmettitore è utilizzato nella zona "0", i trasformatori di potenza alimentati da barriera devono soddisfare i requisiti di GB3836.4-2000 n. 8.1.

Applicazioni:

Il misuratore di livello dei fluidi è adatto a una vasta gamma di applicazioni, tra cui, a titolo esemplificativo:

• L'industria petrolifera e del gas: il Kacise Fluid Level Meter è una soluzione perfetta per misurare i livelli di combustibile nelle cisterne e nei gasdotti.Il sensore capacitivo del livello di carburante può rilevare i cambiamenti nei livelli di carburante con elevata precisione, facilitando il monitoraggio del consumo di carburante e la prevenzione del furto di carburante.
• Industria chimica: il misuratore del livello dei liquidi è ideale per misurare i livelli dei liquidi nei reattori chimici, nei serbatoi di stoccaggio e nelle condotte.Il materiale bagnato in PTFE garantisce che il prodotto sia altamente resistente alla corrosione e ai danni causati da sostanze chimiche dure.
• Industria del trattamento dell'acqua: il Kacise Fluid Level Meter è adatto per misurare i livelli dell'acqua nelle torri idriche, negli impianti di trattamento dell'acqua e nelle tubazioni.Il sensore capacitivo del livello dell'acqua può rilevare i cambiamenti del livello dell'acqua con elevata precisione, facilitando il monitoraggio del consumo idrico e la prevenzione della penuria.

Il misuratore di livello del fluido ha un'eccellente deriva di temperatura e una stabilità a lungo termine, garantendo che le letture accurate siano mantenute nel tempo.02%FS/°C (intervallo di 0°70°C), e la stabilità a lungo termine è ≤ 0,2%FS/anno.

Il misuratore di livello del fluido ha un intervallo di pressione di -0,1MPa~32MPa, che lo rende adatto per l'uso in una vasta gamma di applicazioni industriali.compresi i 4 ′ 20 mA,4 ~ 20mA con comunicazione HART/485/CAN Bus.

Il misuratore di livello di liquido è disponibile per l'acquisto in cartoni, con una quantità minima di ordine di 2. Il prodotto viene consegnato entro 5 giorni lavorativi, e i termini di pagamento richiedono il pagamento 100% in anticipo.

Personalizzazione:

Il sensore di livello di liquido capacitivo KCF6021-1-625mm ha un range di 0,01 ~ 30 M e può essere utilizzato per misurare il livello di vari liquidi.02%FS/°C nell'intervallo 0°70°C e può funzionare a temperature comprese tra -20°C e 60°CIl prodotto ha un livello di protezione IP67 e può essere utilizzato in ambienti difficili.

Supporto e servizi:

Il supporto tecnico e i servizi del prodotto Fluid Level Meter includono:

- Assistenza per la risoluzione di problemi in caso di problemi o problemi con il dispositivo

- Servizi di riparazione e manutenzione del dispositivo

- Documentazione tecnica e manuali d'uso

- Aggiornamenti di firmware e software

- formazione e istruzione sull'uso e la manutenzione del dispositivo

- Garanzia e assistenza post-garanzia

Imballaggio e trasporto:

Il misuratore di livello di liquido è confezionato in una robusta scatola di cartone con inserti di schiuma per proteggere il prodotto durante la spedizione e la movimentazione.

Spedizione:

Il misuratore di livello di liquido viene spedito tramite un servizio di corriere affidabile che garantisce una consegna rapida e sicura.e altre informazioni di trasporto necessarie.
