Descrizione del prodotto:

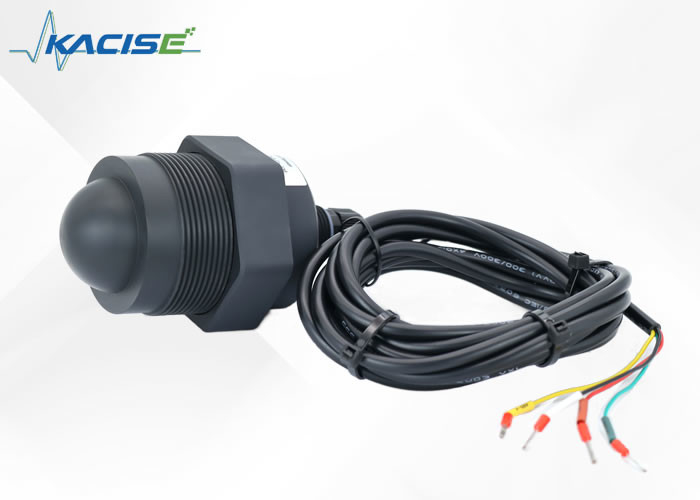

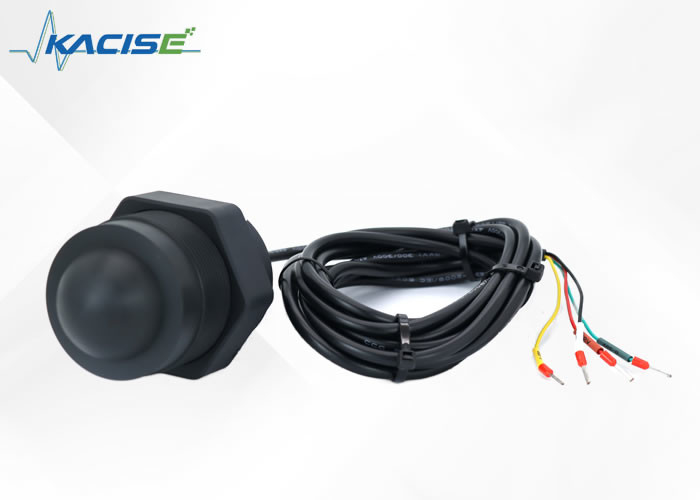

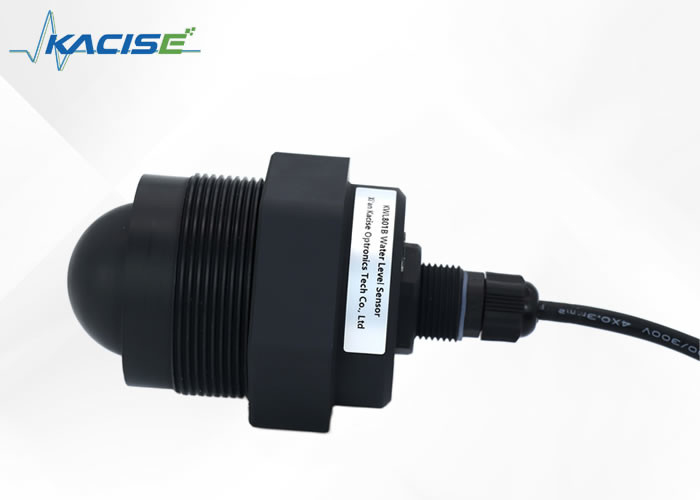

Il sensore di livello radar KWL801B-RS485 è stato specificatamente progettato per rispettare le specifiche standard descritte nella norma nazionale DB50/T 826-2017 per i misuratori di livello.Il componente centrale del sensore è progettato con una impermeabilizzazione IP68 completamente sigillata, garantendo che sia adatto all'uso in una vasta gamma di ambienti e possa resistere a forti piogge e ad altre condizioni ambientali difficili.
Uno dei principali vantaggi di questo prodotto sono le sue capacità di lungo raggio, la gamma massima di misurazione del sensore si estende fino a 40 metri.che rappresenta un vantaggio significativo per la misurazione dei livelli di grandi serbatoi o di vascheInoltre, il sensore ha un punto cieco minimo di meno di 6 cm, che consente agli utenti di misurare con precisione il livello del liquido o del materiale da monitorare, anche in spazi ristretti.
Un'altra caratteristica fondamentale del sensore di livello radar KWL801B-RS485 è la sua elevata precisione.raggiunge una precisione superiore rispetto ad altri sensori sul mercatoQuesto lo rende una scelta ideale per le industrie in cui la precisione e la precisione sono cruciali, come la produzione o la lavorazione chimica.
Il sensore è anche incredibilmente facile da installare. Viene fornito con un supporto fisso che consente un'installazione facile e sicura su serbatoi o navi.Questo garantisce che il sensore possa essere installato rapidamente ed efficacemente, il che può far risparmiare tempo e denaro alle imprese.
Le specifiche tecniche:
| Modello |
KWL801B-RS485 |
| Frequenza di misura |
80 GHz |
| Comunicazione |
RS485 |
| Frequenza di acquisizione |
≥ 200 ms/ configurabile |
| Corrente di funzionamento |
12V/14mA |
| Precisione di misurazione della distanza |
± 2 mm |
| Protocollo di comunicazione |
Modbus/Protocollo di testo |
| Larghezza del raggio dell'antenna |
± 2,75° |
| Tensione di alimentazione |
9 ~ 24 V |
| Intervallo di misura |
0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m
|
| Corrente d'impulso RF |
100 mA/20 ms |
| Umidità di lavoro |
0~95% |
| Tipo di filo |
G filo/ su misura |
| Temperatura di funzionamento |
-40°C a 75°C |
| Grado di resistenza all'acqua |
Protezione IP68 |
| Peso netto |
00,6 kg |
Istruzioni per il cablaggio
| Linea rossa |
VCC (alimentazione da 9 a 24 V) |
| Linea nera |
GND |
| Linea gialla |
485-A |
| Linea verde |
485-B |
Dimensione:
Installazione:
(1) Assicurarsi che il sensore sia perpendicolare alla superficie media.
(2) Evita che il raggio di trasmissione irradi gli oggetti di interferenza e generi falsi echi.

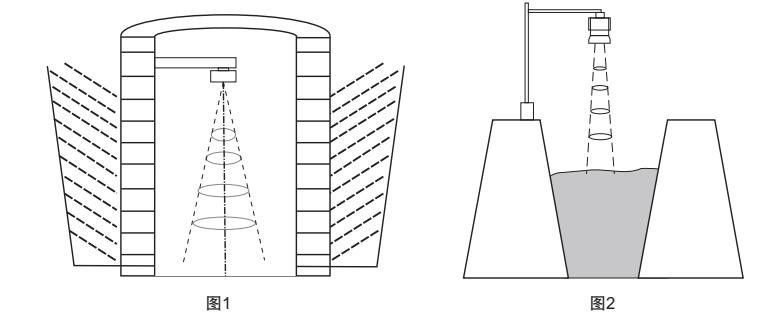

Per le condizioni di lavoro tipiche, si veda quanto segue:
Applicazioni:
Il principio di funzionamento dei sensori di livello radar si basa sul concetto di riflessione nel dominio temporale (TDR).questi sensori funzionano emettendo un impulso elettromagnetico che viaggia lungo un cavo o una sonda, alla velocità della luce.
Quando l'impulso elettromagnetico incontra la superficie del mezzo misurato che viene monitorato, una parte dell'impulso viene riflessa verso il trasmettitore del misuratore di livello radar,lungo lo stesso sentiero che ha percorsoIl tempo necessario per il percorso dell'impulso in entrambe le direzioni viene quindi misurato e utilizzato per calcolare la distanza tra il trasmettitore e la superficie del mezzo misurato.
Sulla base del tempo di volo dell'impulso, il sensore di livello radar può determinare e calcolare l'altezza del livello monitorato.Queste informazioni vengono quindi inviate al sistema di monitoraggio o controllo collegato per l'analisi e il processo decisionale in base ai requisiti specifici dell'applicazione.
