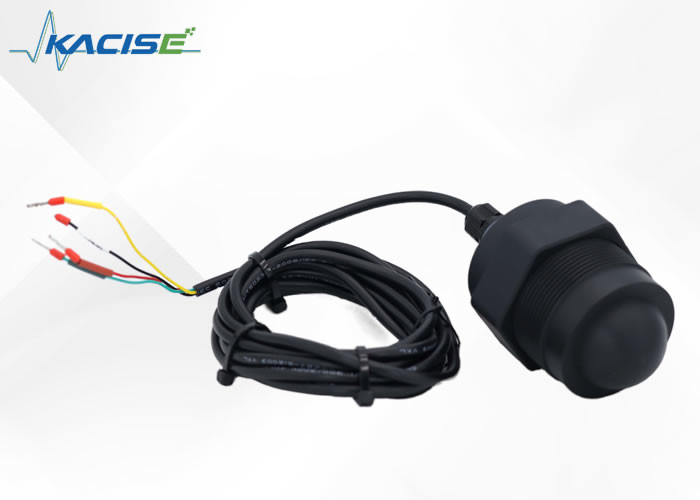

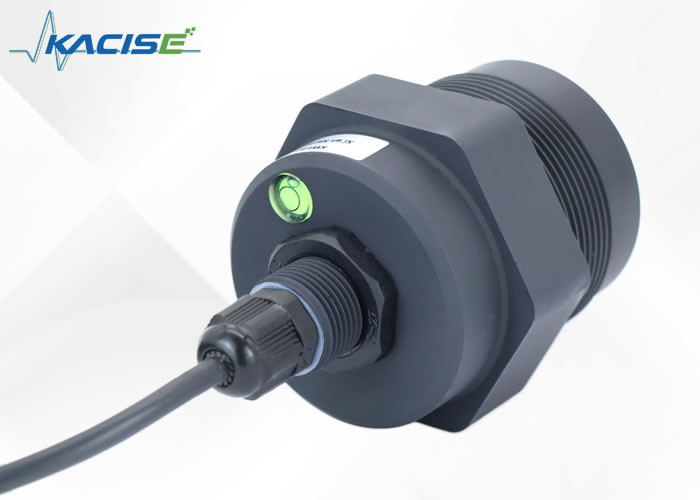

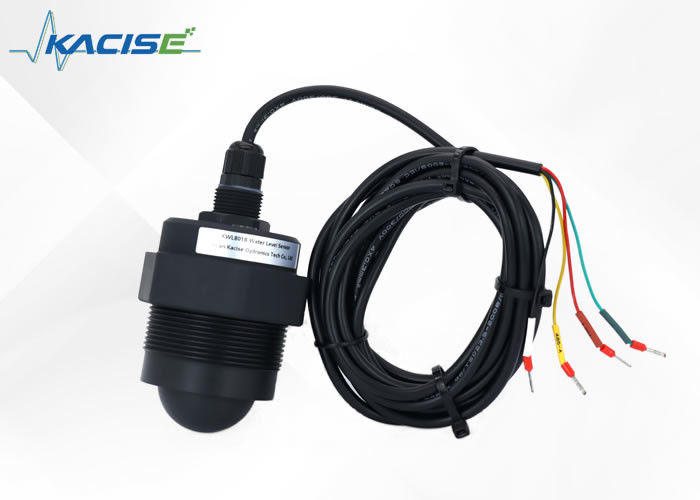

Descrizione del prodotto:
Il sensore di livello radar KWL801B-RS485 è un misuratore di livello conforme agli standard specifici descritti nella norma nazionale DB50/T 826-2017.,rendendolo impermeabile con un rating IP68.
Con un raggio di misurazione massimo che si estende fino a 40 metri, questo sensore ha anche un punto cieco minimo di meno di 6 cm.Il KWL801B-RS485 è altamente preciso a causa della sua frequenza più elevata e larghezza di banda più ampia.
Questo prodotto include anche un supporto fisso per una facile installazione e installazione.
KWL801B-RS485 Specifiche del sensore di livello radar:
- Conforme alla norma nazionale DB50/T 826-2017
- Componente centrale completamente sigillato con impermeabilizzazione IP68
- Distanza massima di misura di 40 metri
- Punto cieco minimo inferiore a 6 cm
- Frequenza superiore e larghezza di banda più ampia per una precisione superiore
- Include un supporto fisso per una facile installazione
Caratteristiche:
- Sulla base del chip CMOS RF a onde millimetriche sviluppato in proprio
- Architettura RF più compatta
- Rapporto segnale/rumore più elevato
- Zona morta più piccola
- larghezza di banda di lavoro di 5 GHz
- Risoluzione e precisione delle misurazioni più elevate
- Minore influenza dell'interferenza nell'ambiente di installazione
- Più conveniente di installazione e
- Moderno progetto di antenna piatta integrata
Le specifiche tecniche:
| Modello |
KWL801B-RS485 |
| Frequenza di misura |
80 GHz |
| Comunicazione |
RS485 |
| Frequenza di acquisizione |
≥ 200 ms/ configurabile |
| Corrente di funzionamento |
12V/14mA |
| Precisione di misurazione della distanza |
± 2 mm |
| Protocollo di comunicazione |
Modbus/Protocollo di testo |
| Larghezza del raggio dell'antenna |
± 2,75° |
| Tensione di alimentazione |
9 ~ 24 V |
| Intervallo di misura |
0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m
|
| Corrente d'impulso RF |
100 mA/20 ms |
| Umidità di lavoro |
0~95% |
| Tipo di filo |
G filo/ su misura |
| Temperatura di funzionamento |
-40°C a 75°C |
| Grado di resistenza all'acqua |
Protezione IP68 |
| Peso netto |
00,6 kg |
Istruzioni per il cablaggio
| Linea rossa |
VCC (alimentazione da 9 a 24 V) |
| Linea nera |
GND |
| Linea gialla |
485-A |
| Linea verde |
485-B |
Dimensione:
Installazione:
(1) Assicurarsi che il sensore sia perpendicolare alla superficie media.
(2) Evita che il raggio di trasmissione irradi gli oggetti di interferenza e generi falsi echi.
Per le condizioni di lavoro tipiche, si veda quanto segue:
Applicazioni:
Applicazioni:
Sensore di livello radar
Un sensore a livello radar funziona utilizzando un principio noto come riflessione del dominio temporale (TDR).Quando questo impulso raggiunge la superficie del mezzo misurato, una parte dell'impulso viene riflessa sul contatore, creando un'eco che ritorna al trasmettitore dell'impulso attraverso lo stesso percorso.
Il tempo necessario all'impulso per viaggiare tra il trasmettitore e la superficie del mezzo misurato è direttamente proporzionale alla distanza tra i due.l'altezza del livello può essere calcolata con precisione.
La precisione dei sensori di livello radar dipende principalmente dalla qualità del segnale emesso dallo trasmettitore,nonché l'affidabilità dei componenti elettronici utilizzati per l'elaborazione del segnale riflesso.
Supporto e servizi:
Il prodotto Radar Level Transmitter è dotato di un supporto tecnico completo e di servizi per garantire prestazioni ottimali e soddisfazione del cliente.Il nostro team di tecnici e ingegneri esperti sono disponibili per fornire assistenza con l'installazione, configurazione, risoluzione dei problemi e manutenzione del prodotto. Offriamo formazione e supporto in loco per aiutare i clienti a ottenere il massimo dal loro prodotto.Forniamo aggiornamenti periodici di software e firmware per migliorare le funzionalità e risolvere eventuali problemi che possono sorgereIl nostro team di assistenza clienti è disponibile per rispondere a qualsiasi richiesta o preoccupazione e fornire soluzioni rapide ed efficaci.
Imballaggio e trasporto:
Imballaggio del prodotto:
- Il trasmettitore di livello radar sarà confezionato in una scatola di cartone robusta per garantire un trasporto sicuro.
- La scatola sarà etichettata con il nome del prodotto e le specifiche per una facile identificazione.
- Il prodotto sarà protetto con una bombola e altri materiali ammortizzanti per evitare danni durante la spedizione.
Spedizione:
- Il trasmettitore radar verrà spedito tramite un servizio di corriere affidabile.
- I costi di spedizione saranno calcolati in base alla destinazione e al peso del pacco.
- Il cliente riceverà un numero di tracciamento per monitorare lo stato della consegna del pacco.
