Descrizione del prodotto:

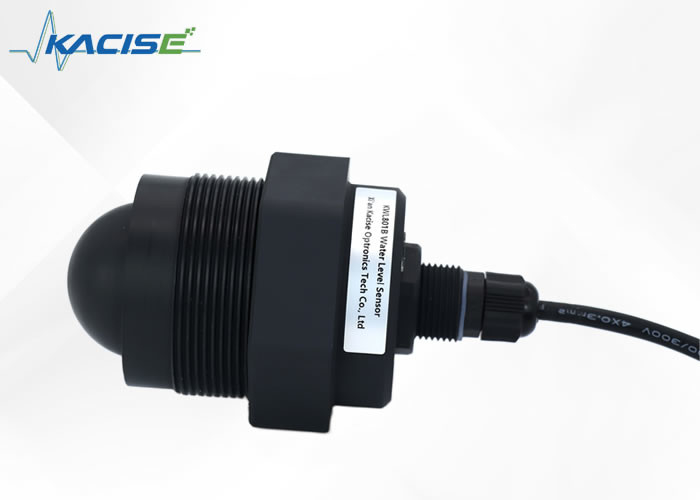

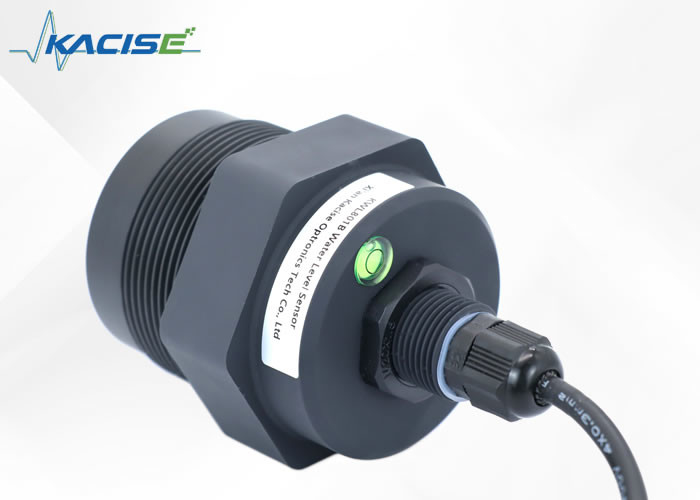

Il sensore di livello radar KWL801B-RS485 è un dispositivo all'avanguardia conforme allo standard nazionale DB50/T 826-2017 per i misuratori di livello. Il suo componente principale utilizza un design impermeabile IP68 completamente sigillato, garantendo che il prodotto rimanga sicuro anche in ambienti difficili.
La portata massima di misurazione del sensore di livello radar KWL801B-RS485 si estende fino a 40 metri, con un punto cieco ultraminimo inferiore a 6 cm. Il prodotto offre una precisione superiore, grazie alla frequenza più elevata e alla larghezza di banda più ampia.
Questo sensore di livello radar è dotato di una staffa fissa per un'installazione semplice e veloce. Comprendiamo che il processo di installazione è altrettanto essenziale e quindi abbiamo progettato un metodo di installazione semplice che fa risparmiare tempo ed è accurato.
Caratteristiche:
- Basato sul chip RF CMOS a onde millimetriche sviluppato internamente
- Architettura RF più compatta
- Rapporto segnale/rumore più elevato
- Zona morta più piccola
- Larghezza di banda operativa di 5 GHz
- Maggiore risoluzione e precisione di misurazione
- Minore influenza da parte dell'interferenza nell'ambiente di installazione
- Più conveniente di installazione e
- Design moderno dell'antenna piatta integrata
Specifiche tecniche:
| Modello |
KWL801B-RS485 |
| Frequenza di misurazione |
80GHz |
| Comunicazione |
RS485 |
| Frequenza di acquisizione |
≥200ms/ configurabile |
| Corrente di funzionamento |
12 V/14 mA |
| Precisione della misurazione della distanza |
±2 mm |
| Protocollo di comunicazione |
Protocollo Modbus/Testo |
| Larghezza del fascio dell'antenna |
±2,75° |
| Tensione di alimentazione |
9~24 V |
| Campo di misura |
0,2~40 m
0,18 ~ 30 m
0,1~15/20 m
0,06~3/5/10 m
|
| Corrente impulsiva RF |
100 mA/20 ms |
| Umidità di lavoro |
0~95% |
| Tipo di filo |
Filettatura G/personalizzata |
| Temperatura di lavoro |
-40~75℃ |
| Grado di resistenza all'acqua |
IP68 |
| Peso netto |
0,6 kg |

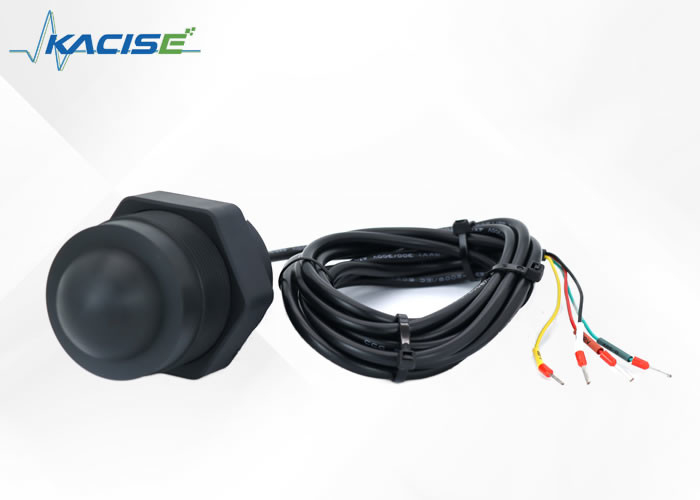

Istruzioni di cablaggio
| Linea rossa |
VCC (alimentazione 9~24 V) |
| Linea nera |
GND |
| Linea gialla |
485-A |
| Linea verde |
485-B |
Dimensione:
Installazione:
(1) Assicurarsi che il sensore sia perpendicolare alla superficie del mezzo.
(2) Evitare che il raggio trasmittente irradi oggetti di interferenza e generi falsi echi.
Per le condizioni di lavoro tipiche vedere quanto segue:
Applicazioni:
Spiegazione del sensore di livello radar
Il sensore di livello radar è un dispositivo che utilizza il principio della riflessione nel dominio del tempo (TDR) per misurare con precisione il livello di liquidi o solidi. Il sensore utilizza un impulso elettromagnetico che si propaga lungo un cavo o una sonda alla velocità della luce.
Quando l'impulso incontra la superficie del mezzo misurato, una parte di esso viene riflessa al trasmettitore di impulsi sotto forma di eco. L'impulso poi ritorna indietro lungo lo stesso percorso da cui è venuto. La distanza tra il trasmettitore e la superficie del mezzo misurato è direttamente proporzionale al tempo di propagazione dell'impulso.
Utilizzando il tempo di propagazione dell'impulso, il misuratore di livello radar può calcolare l'altezza del mezzo da misurare. Ciò si ottiene utilizzando il tempo impiegato dall'impulso per viaggiare dal trasmettitore alla superficie del mezzo misurato e tornare di nuovo al trasmettitore.
Supporto e servizi:
Il prodotto del trasmettitore di livello radar viene fornito con una gamma di supporto tecnico e servizi per garantire prestazioni ottimali e soddisfazione del cliente. Questi servizi includono:
1. Guida e supporto per l'installazione: il nostro team di esperti può fornire assistenza con l'installazione del trasmettitore di livello radar per garantire che sia impostato correttamente e funzioni correttamente.
2. Formazione: offriamo programmi di formazione per aiutare i clienti a familiarizzare con il prodotto e le sue funzionalità, nonché su come risolvere eventuali problemi che potrebbero verificarsi.
3. Servizi di manutenzione e riparazione: il nostro team può fornire servizi di manutenzione e riparazione per mantenere il trasmettitore di livello radar in ottime condizioni e prolungarne la durata.
4. Supporto tecnico: il nostro team di supporto tecnico è disponibile per rispondere a qualsiasi domanda o dubbio che i clienti possano avere sul prodotto, inclusi problemi e diagnosi.
5. Servizi di calibrazione: forniamo servizi di calibrazione per garantire l'accuratezza delle misurazioni del trasmettitore di livello radar.
Nel complesso, il nostro obiettivo è fornire supporto tecnico e servizi completi per aiutare i nostri clienti a ottenere il massimo dal loro prodotto trasmettitore di livello radar e garantire la loro soddisfazione per il loro acquisto.
Imballaggio e spedizione:
Confezione del prodotto:
- Il trasmettitore di livello radar sarà imballato in modo sicuro in una scatola di cartone.
- La scatola sarà riempita con materiali protettivi per evitare eventuali danni durante la spedizione.
- Il prodotto sarà inoltre avvolto in pluriball per una protezione extra.
Spedizione:
- La spedizione verrà gestita da un corriere affidabile.
- Ai clienti verrà fornito un numero di tracciabilità per monitorare lo stato della spedizione.
- Le spese di spedizione varieranno a seconda della destinazione e del metodo di spedizione selezionato dal cliente.
