Trasmettitore di livello radar RS485 Comunicazione IP68 Resistenza all'acqua Per intervallo di misurazione da 0,1 a 15/20 m

• Introduzione

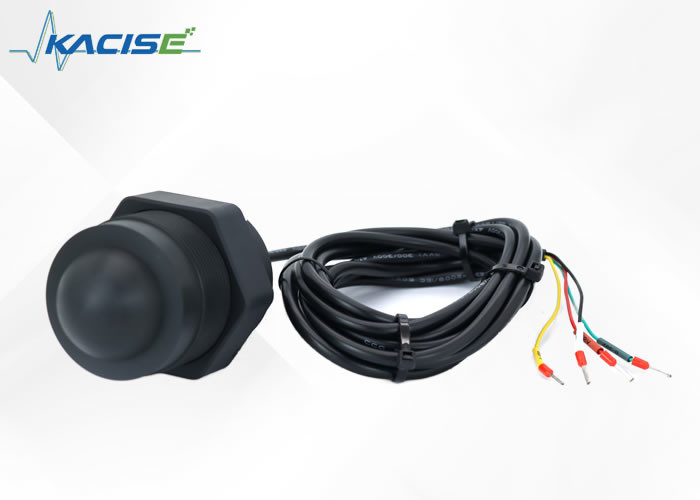

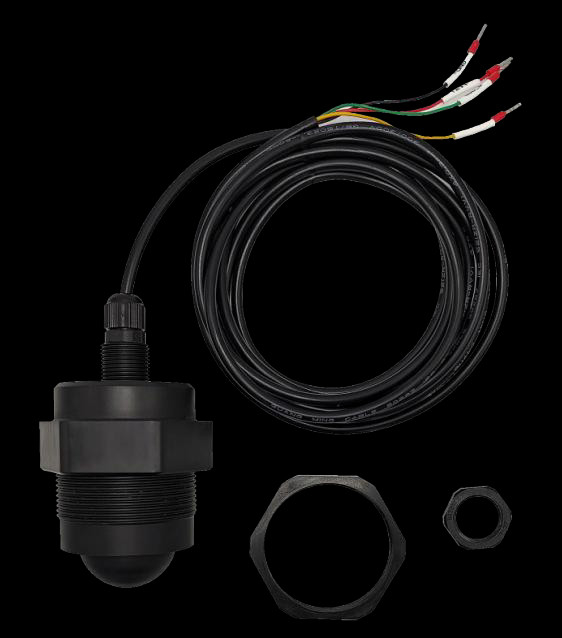

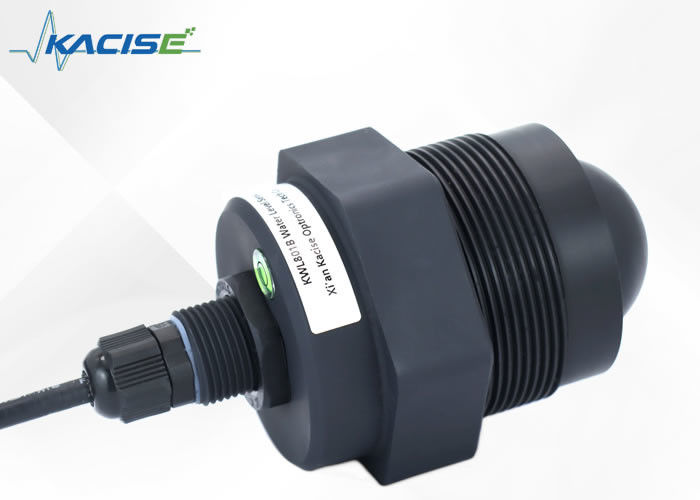

1.1 Visualizzazione del prodotto

Il sensore di livello radar KWL801B-RS485 è conforme alle specifiche standard descritte nella norma nazionale DB50/T 826-2017 per i misuratori di livello.Il suo componente principale è progettato con una impermeabilizzazione IP68 completamente sigillata.

La gamma massima di misura del prodotto si estende fino a 40 metri, con un punto cieco minimo inferiore a 6 cm.

Grazie alla sua frequenza più elevata e alla sua larghezza di banda più ampia, raggiunge una precisione superiore.

1.2 Principio di rilevamento

Il sensore di livello radar si basa sul principio della riflessione nel dominio temporale (TDR).Quando incontra la superficie del mezzo misurato, una parte dell'impulso del misuratore di livello radar viene riflessa per formare un ritorno di eco al trasmettitore di impulsi lungo lo stesso percorso,e la distanza tra il trasmettitore e la superficie del mezzo misurato è direttamente proporzionale al tempo di propagazione dell'impulso, quindi viene calcolata l'altezza del livello.

2.Caratteristica

• Sulla base del chip CMOS RF a onde millimetriche sviluppato in proprio
• Architettura RF più compatta
• Rapporto segnale/rumore più elevato
• Zona morta più piccola
• larghezza di banda di lavoro di 5 GHz
• Risoluzione e precisione delle misurazioni più elevate
• Minore influenza dell'interferenza nell'ambiente di installazione
• Più conveniente di installazione e
• Moderno progetto di antenna piatta integrata

• Specifiche tecniche

4.Istruzioni di cablaggio

5.Dimensione

6.Istruzioni di installazione

6.1 Iispezione prima dell'installazione

(1) Rimuovere il sensore dalla scatola di imballaggio, controllare attentamente l'elenco di imballaggio secondo il manuale d'istruzioni e verificare se gli accessori dell'apparecchiatura sono completi.

(2) Leggere attentamente il manuale di istruzioni del prodotto e il certificato del prodotto.

(3) Controllare se l'apparenza dello strumento è danneggiata, in particolare se l'unità principale è intatta.e fare attenzione a posizionare correttamente l'unità principale per evitare che venga rovesciata.

6.2Radarinstallazione di sensori di livello

6.2.1Controllo prima dell'installazione

Verificare prima di installare il sensore come segue:

Se ci sono alberi o altri detriti sopra il mezzo nel sito di installazione.

Se il supporto di montaggio è installato orizzontalmente.

Quando il supporto di montaggio non può essere installato in orizzontale, è necessario regolare il supporto in base al gradiente sulla superficie del sensore per assicurarsi che il sensore sia in posizione orizzontale.

6.2.2 Installazione

(1) Assicurarsi che il sensore sia perpendicolare alla superficie media.

(2) Evita che il raggio di trasmissione irradi gli oggetti di interferenza e generi falsi echi.

Per le condizioni di lavoro tipiche, si veda quanto segue:

Assicurarsi che il misuratore di livello radar sia installato perpendicolare alla superficie media.

L'inclinazione indebolirà l'ampiezza del segnale ricevuto e influenzerà la gamma normale.

Attenzione:

Cercate di mantenere il sensore fisso per evitare frenesie durante l'installazione e mantenete l'ambiente circostante il più aperto possibile.

1La distanza tra il sensore e la superficie del mezzo è superiore a 30 cm per garantire che la faccia anteriore del sensore (antenna) sia perpendicolare al mezzo di misura.

2. la distanza tra il sensore e il bordo del serbatoio, il bordo della piscina, il bordo della diga fluviale e il bordo della piscina è superiore a 0,5 metri;

3. Selezionare la posizione della superficie dell'acqua con piccole fluttuazioni per installare il modulo (cercare di non installare nella porta di iniezione dell'acqua, uscita e altra superficie dell'acqua con grandi fluttuazioni,maggiore è la fluttuazione della superficie dell'acqua, peggiore è la precisione delle misurazioni)
