Descrizione del prodotto:
Il KQRS14 è un sensore inerziale avanzato progettato per misurare le velocità di rotazione angolare.che garantisce prestazioni di misura accurate e affidabili anche in ambienti difficiliInoltre, il sensore incorpora una regolazione interna della potenza, che garantisce un funzionamento affidabile su ampie gamme di temperature e di alimentazione.
Il KQRS14 è disponibile in due versioni diverse per soddisfare esigenze applicative diverse.Funziona a batteria standard ed è un'ottima scelta per applicazioni portatili o a batteria in cui il consumo di energia è un problema.
La seconda versione è un modello a più e meno 15 Vdc che fornisce un'uscita bipolare di alto livello di ± 5 Vdc.Questo modello è progettato per l'uso con alimentatori convenzionali a doppio lato ed è ideale per applicazioni in cui è richiesto un intervallo di tensione di uscita più ampio.
Caratteristiche del KQRS14:
- Progettazione compatta e robusta
- Elemento di rilevamento in quarzo monolitico
- Regolamento interno della potenza
- Funzionamento di ingresso di corrente continua/uscita di corrente continua di alto livello
- Due versioni disponibili
- Versione +12Vdc con uscita da +1,0 a +4,0 Vdc di alto livello
- versione più e meno15 Vdc che fornisce un'uscita bipolare di alto livello di ±5 Vdc
F
Caratteristiche:
● Disegno compatto e leggero
● Ampia gamma di temperature
● Input di corrente continua/uscita di corrente continua di alto livello
● Regolamento interno della potenza
● Alta affidabilità
● Resistente agli urti
Parametri tecnici:
| Parametro |
K.QRS14-0XXXX-102** |
KQRS14-0XXXX-103** |
| Potenza Requisiti |
| Voltaggio di ingresso |
+9 a +18 Vdc |
+9 a +18 Vdc |
| Corrente di input |
< 20 mA |
< 25 mA (ogni alimentazione) |
| Prestazioni |
| Intervalli standard |
± 50,100,200500°/sec. |
| Prodotto su scala completa (nominale) |
Da +1,0 Vdc (-FS) a +4,0 Vdc (+FS) |
± 5 Vdc |
| Calibrazione del fattore di scala (a 22°C tipico) |
± 2% del valore |
| Fattore di scala rispetto alla temperatura (Dev. da 22°C tipico) |
≤ 0,06%/°C |
| Calibrazione del bias (a 22°C tipico) |
+2,5 ±0,045 Vdc |
0.0±0.075 Vdc |
| Bias Variazione della temperatura (Dev. a partire da 22°C) |
< 3,0°/sec. |
| Stabilità del bias a breve termine (100 secondi a temperatura costante) |
< 0,05°/sec, tipico |
| Stabilità dei bias a lungo termine (1 anno) |
≤ 1,0°/sec. |
| G Sensibilità (tipica) |
≤ 0,06°/sec/g |
| Tempo di avvio (tipico) |
< 2,0 secondi |
| Larghezza di banda (-90° di spostamento di fase) |
> 50 Hz |
| Non linearità (tipico) % intervallo completo |
≤ 0,05% di F.R. |
| Limita/risoluzione |
≤ 0,004°/sec.* |
| Rumore di uscita (DC a 100 Hz) |
≤ 0,05°/sec./√Hz* |
≤ 0,02°/sec./√Hz* |
| Peso |
≤ 50 grammi |
| Ambienti |
| Temperatura di funzionamento |
-40°C a +85°C |
| Temperatura di conservazione |
-55°C a +100°C |
| Funzionamento a vibrazione*** |
5 grammi 20 Hz a 2 kHz casuali |
| Sopravvivenza dalle vibrazioni*** |
10 gms da 20 Hz a 2 kHz a caso 5 minuti/asse |
| Shock |
200g, qualsiasi asse |

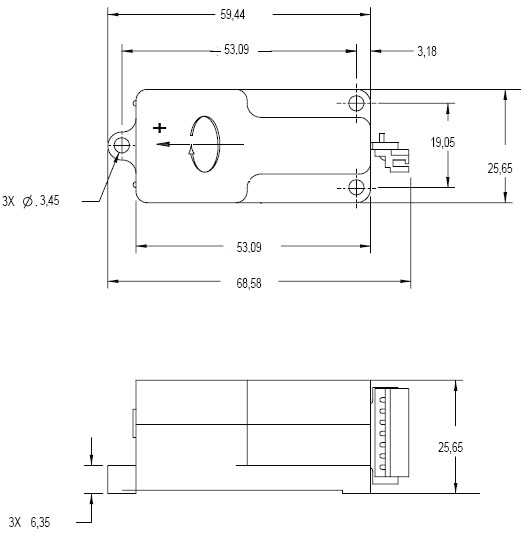

Dimensioni:
Descrizione dell'interfaccia:
Assegnazione di pin KQRS14-0XXXX-102
| Numero |
Spiegate. |
Numero |
Spiegate. |
| 1 |
Potenza e segnale a terra |
5 |
Tasso di uscita |
| 2 |
+Vdc Input |
6 |
Nessuna connessione, lasciate aperta. |
| 3 |
Nessuna connessione, lasciate aperta. |
7 |
Test integrato |
| 4 |
Nessuna connessione, lasciate aperta. |
|
|
Assegnazione di pin KQRS14-0XXXX-103
| Numero |
Spiegate. |
Numero |
Spiegate. |
| 1 |
- Input Vdc |
5 |
Tasso di uscita |
| 2 |
+Vdc Input |
6 |
Nessuna connessione, lasciate aperta. |
| 3 |
Terreno di potenza |
7 |
Test integrato |
| 4 |
Terreno di segnalazione |
|
|
Applicazioni:
Soluzioni ingegneristiche
Offriamo una varietà di soluzioni di ingegneria per soddisfare le esigenze dei nostri clienti.
Stabilizzazione della piattaforma
Una delle nostre soluzioni di ingegneria e' la stabilizzazione della piattaforma, possiamo aiutare a stabilizzare la piattaforma per ridurre le vibrazioni e migliorare le prestazioni.Il nostro team ha esperienza con una varietà di piattaforme e può aiutare a trovare la soluzione giusta per le vostre esigenze.
Navigazione a breve termine
Se avete bisogno di soluzioni di navigazione a breve termine, possiamo aiutarvi.Abbiamo esperienza con una varietà di sistemi di navigazione e possiamo aiutare a trovare la soluzione giusta per le vostre esigenze.
Aumento del GPS
Offriamo servizi di potenziamento GPS per migliorare l'accuratezza e l'affidabilità del vostro sistema.Il nostro team può aiutarti con tutto, dall'integrazione hardware all'elaborazione del segnale, per assicurarti di ottenere i risultati necessari..
Stabilizzazione della fotocamera
Se avete bisogno di soluzioni di stabilizzazione della fotocamera, possiamo aiutarvi.
Strumentazione
Offriamo soluzioni di strumentazione per aiutarti a raccogliere i dati necessari per il tuo progetto..
Stabilizzazione del controllo di marcia
Se avete bisogno di soluzioni di stabilizzazione del controllo di marcia, possiamo aiutarvi.
Controllo delle turbine eoliche
Offriamo soluzioni di controllo delle turbine eoliche per aiutarti a massimizzare le prestazioni del tuo sistema.Il nostro team può aiutarvi con tutto, dal progetto del sistema al controllo degli algoritmi, per assicurarvi di ottenere i risultati necessari..
Supporto e servizi:
Il nostro sensore giroscopico elettronico è progettato con precisione per fornire prestazioni affidabili per le vostre applicazioni.una vasta base di conoscenze online, e guide di risoluzione dei problemi per aiutarvi a risolvere eventuali problemi.
Siamo impegnati nella soddisfazione dei nostri clienti e ci sforziamo di fornire un supporto post-vendita eccezionale.accogliamo con favore i vostri input in quanto ci aiutano a migliorare continuamente i nostri prodotti e servizi.
Imballaggio e trasporto:
Il sensore giroscopico elettronico è accuratamente confezionato in un sacchetto antistatico per garantire la protezione dalle scariche elettrostatiche (ESD).muffe di schiuma ad alta densitàQuesta schiuma è collocata in unscatola di cartone di marca che protegge il sensore dai fattori ambientali e dai potenziali danni durante il trasporto.
L'esterno della scatola presenta un'etichetta chiara con il nome del prodotto, istruzioni per la manipolazione e un codice a barre per un facile tracciamento.offrendo un ulteriore livello di sicurezza.
Per la spedizione, il sensore giroscopico elettronico viene spedito tramite un servizio di corriere affidabile per garantire la consegna tempestiva e sicura.offrendo tranquillità e protezione per il vostro investimentoLe informazioni di tracciamento sono fornite non appena il pacco viene spedito, consentendo il monitoraggio in tempo reale della spedizione fino all'arrivo a destinazione.
