Descrizione del prodotto:

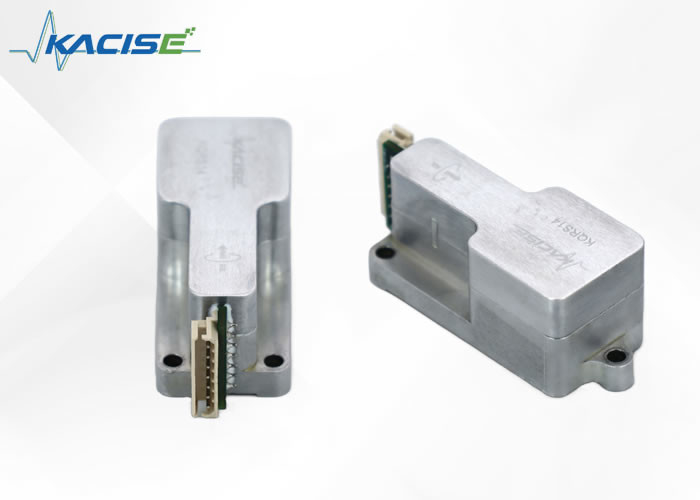

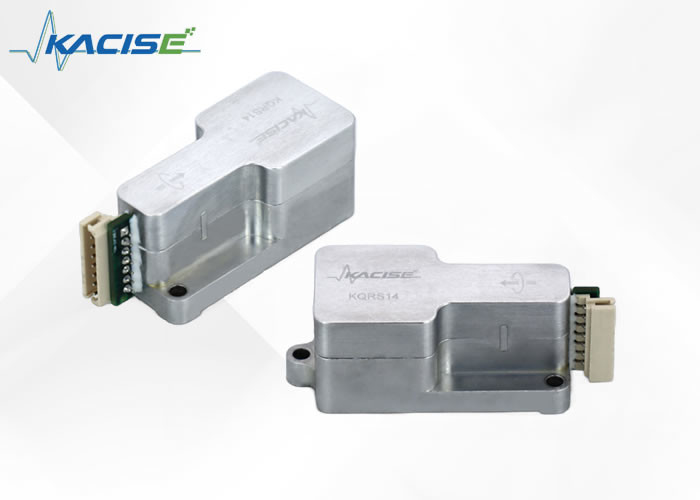

Il sensore di rotazione angolare KQRS14
Il KQRS14 è un sensore inerziale allo stato solido altamente versatile progettato per misurare i tassi di rotazione angolare.che fornisce un'eccezionale precisione e affidabilitàInoltre, include la regolazione interna della potenza e il funzionamento dell'input DC per una maggiore comodità.
A seconda delle vostre esigenze specifiche, sono disponibili due versioni del KQRS14. La prima è la versione +12Vdc, che è particolarmente utile per coloro che preferiscono utilizzare l'alimentazione della batteria standard.Questa versione presenta un alto livello di +1.0 a +4.0 Vdc di uscita che fornisca prestazioni affidabili e senza compromessi.
La seconda versione del KQRS14 è il modello più e meno 15 Vdc. Questo è l'ideale per gli individui che cercano un output bipolare di ± 5 Vdc.Questa versione è progettata per l'uso con alimentatori convenzionali a doppio lato.
Caratteristiche:
- Disegno compatto e leggero
- Ampia gamma di temperature
- Input di corrente continua/uscita di corrente continua di alto livello
- Regolamento interno della potenza
- Alta affidabilità
- Resistenza agli urti
Parametri tecnici:
| Parametro |
Classificazione di un prodotto |
Classificazione dei prodotti di cui all'allegato II |
| Requisiti di energia |
| Voltaggio di ingresso |
+9 a +18 Vdc |
+9 a +18 Vdc |
| Corrente di input |
< 20 mA |
< 25 mA (ogni alimentazione) |
| Prestazioni |
| Intervalli standard |
± 50,100,200500°/sec. |
| Prodotto su scala completa (nominale) |
Da +1,0 Vdc (-FS) a +4,0 Vdc (+FS) |
± 5 Vdc |
| Calibrazione del fattore di scala (a 22°C tipico) |
± 2% del valore |
| Fattore di scala rispetto alla temperatura (Dev. da 22°C tipico) |
≤ 0,06%/°C |
| Calibrazione del bias (a 22°C tipico) |
+2,5 ±0,045 Vdc |
0.0±0.075 Vdc |
| Bias Variazione della temperatura (Dev. a partire da 22°C) |
< 3,0°/sec. |
| Stabilità del bias a breve termine (100 secondi a temperatura costante) |
< 0,05°/sec, tipico |
| Stabilità dei bias a lungo termine (1 anno) |
≤ 1,0°/sec. |
| G Sensibilità (tipica) |
≤ 0,06°/sec/g |
| Tempo di avvio (tipico) |
< 2,0 secondi |
| Larghezza di banda (-90° di spostamento di fase) |
> 50 Hz |
| Non linearità (tipico) % intervallo completo |
≤ 0,05% di F.R. |
| Limita/risoluzione |
≤ 0,004°/sec.* |
| Rumore di uscita (DC a 100 Hz) |
≤ 0,05°/sec./√Hz* |
≤ 0,02°/sec./√Hz* |
| Peso |
≤ 50 grammi |
| Ambienti |
| Temperatura di funzionamento |
-40°C a +85°C |
| Temperatura di conservazione |
-55°C a +100°C |
| Funzionamento a vibrazione*** |
5 grammi 20 Hz a 2 kHz casuali |
| Sopravvivenza dalle vibrazioni*** |
10 gms da 20 Hz a 2 kHz a caso 5 minuti/asse |
| Shock |
200g, qualsiasi asse |
Dimensioni:
Descrizione dell'interfaccia:
Assegnazione di pin KQRS14-0XXXX-102
| Numero |
Spiegate. |
Numero |
Spiegate. |
| 1 |
Potenza e segnale a terra |
5 |
Tasso di uscita |
| 2 |
+Vdc Input |
6 |
Nessuna connessione, lasciate aperta. |
| 3 |
Nessuna connessione, lasciate aperta. |
7 |
Test integrato |
| 4 |
Nessuna connessione, lasciate aperta. |
|
|
Assegnazione di pin KQRS14-0XXXX-103
| Numero |
Spiegate. |
Numero |
Spiegate. |
| 1 |
- Input Vdc |
5 |
Tasso di uscita |
| 2 |
+Vdc Input |
6 |
Nessuna connessione, lasciate aperta. |
| 3 |
Terreno di potenza |
7 |
Test integrato |
| 4 |
Terreno di segnalazione |
|
|
Applicazioni:
Miglioramento della stabilità e del controllo per varie applicazioni
- Stabilizzazione della piattaforma
- Navigazione a breve termine
- Aumento del GPS
- Stabilizzazione della fotocamera
- Strumentazione
- Stabilizzazione del controllo di marcia
- Controllo delle turbine eoliche
La stabilizzazione della piattaforma migliora la stabilità delle piattaforme, come barche e droni, per garantire un movimento costante e ridurre il mal di moto.La navigazione a breve termine aiuta a navigare in aree sconosciute e compensa le interruzioni dei segnali GPS.
La nostra tecnologia di amplificazione GPS migliora la precisione dei segnali GPS, rendendoli più affidabili e fornendo informazioni precise sulla posizione per una varietà di applicazioni.La stabilizzazione della telecamera garantisce una chiara, riprese costanti compensando le scosse e le vibrazioni della fotocamera.
La stabilizzazione del controllo di guida riduce il rumore, le vibrazioni e la durezza (NVH) nei veicoli per una guida più confortevole,mentre il controllo delle turbine eoliche ottimizza le prestazioni delle turbine eoliche attraverso algoritmi di controllo avanzati.
Supporto e servizi:
Il nostro sensore giroscopico elettronico è progettato per fornire un sensore di movimento preciso in una varietà di applicazioni.Il nostro supporto tecnico e i nostri servizi sono dedicati a garantire che tu possa integrare e utilizzare efficacemente il nostro sensore giroscopico nei tuoi progetti.
Supporto tecnico:
- Documentazione completa online: accesso a specifiche dettagliate dei prodotti, guide di integrazione,e articoli di problemi per aiutarvi con eventuali domande tecniche riguardanti il nostro sensore giroscopio elettronico.
Servizi:
- Supporto via e-mail: contattate il nostro team di supporto dedicato per un'assistenza personalizzata in caso di problemi tecnici.
Siamo impegnati a fornirvi il supporto necessario per utilizzare il nostro sensore giroscopico elettronico al suo massimo potenziale.
Imballaggio e trasporto:
Il sensore giroscopico elettronico è collocato in un imballaggio robusto e antistatico per garantire che il dispositivo rimanga sicuro e indomito durante il trasporto.L'interno dell'imballaggio è rivestito da un materiale ammortizzante che assorbe gli urti e le vibrazioni, che fornisce una protezione supplementare per i componenti sensibili del sensore.
Prima della spedizione, ogni confezione viene sigillata e sottoposta a un'ispezione approfondita per garantire che il sensore sia saldamente racchiuso.L' esterno dell' imballaggio è chiaramente etichettato con le istruzioni per la manipolazione e il contenuto dell' imballaggio per facilitare una manipolazione attenta e per informare il destinatario sul dispositivo incluso.
Per la spedizione, il sensore giroscopico elettronico confezionato è collocato in una scatola di cartone più grande e resistente, progettata per resistere ai rigori del trasporto.se necessario, vengono aggiunti materiali di ammortizzazione aggiuntivi per impedire il movimento all'interno della scatola durante la spedizione.
Ogni spedizione comprende una scheda di imballaggio dettagliata con informazioni sul prodotto e un numero di serie unico per il monitoraggio delle scorte e il controllo della qualità. The package is then dispatched through a reliable courier service with options for tracking and insurance to ensure the Electronic Gyroscope Sensor arrives at its destination promptly and in pristine condition.
