Descrizione del prodotto:
Questo dispositivo funge da sensore di velocità angolare inerziale che utilizza l'effetto Sagnac ottico per misurare la velocità angolare di rotazione del vettore lungo il suo asse sensibile.Utilizzando un circuito digitale di rilevamento a circuito chiuso, estrae la differenza di percorso ottico causata dalla velocità angolare fisica esterna in senso orario.sono implementati feedback e controllo a circuito chiuso, che consente il rilevamento in tempo reale dei segnali di velocità angolare.
Funzione: questo prodotto è costituito da due parti: un'unità ottica sensibile alla velocità angolare e un rilevatore del segnale, che fornisce informazioni sull'incremento dell'angolo uniaxiale e informazioni sulla temperatura interna.
Applicazione: The products are mainly suitable for photoelectric crane / crane / flying platform / inertial navigation / inertial measurement system / optical / photographic instrument / platform stabilization device / inertial measurement instrument and other applications.

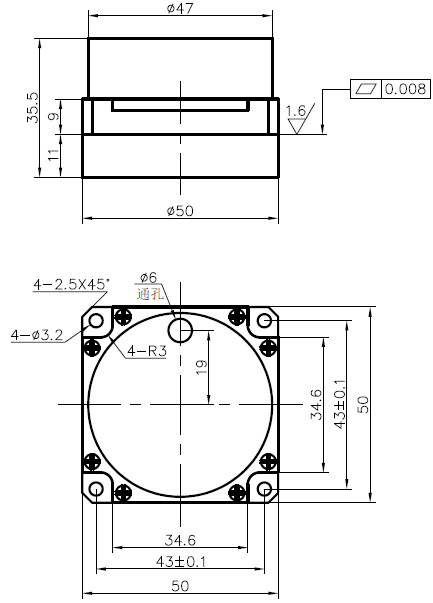

Modalità di installazione 1. dimensione: 50X50X32

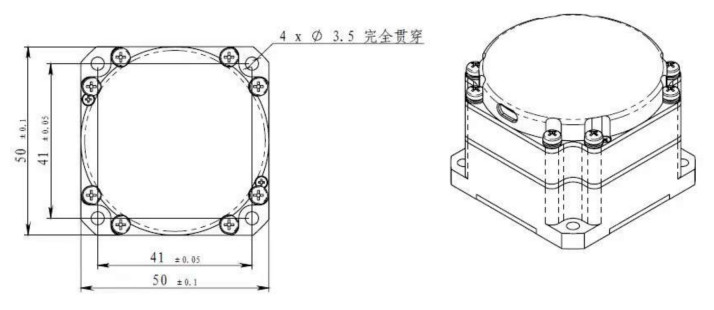

Modalità di installazione: seconda dimensione: 50X50X36
Parametri tecnici:
| - Non lo so. |
elemento di prova |
H |
L |
| 1 |
Dimensioni (mm) |
50 × 50 × 36 |
50 × 50 × 36 |
| 2 |
Orario di inizio (s) |
5 |
5 |
| 3 |
Dislivello del bias (°) /h (10s liscia, temperatura fissa) |
≤ 0.1 |
≤ 0.3 |
| 4 |
Dislivello del bias (°) /h (10s liscia) -45~ + 70°C |
≤ 0.3 |
≤ 0.5 |
| 5 |
Ripetibilità del bias (°) /h |
≤ 0.05 |
≤ 0.1 |
| 6 |
Coefficiente di camminata casuale(o)/h1/2 |
≤ 0.01 |
≤ 0.02 |
| 7 |
Non linearità del fattore di scala (ppm) |
≤ 10 |
≤ 20 |
| 8 |
Ripetibilità del fattore di scala (ppm) |
≤ 10 |
≤ 20 |
| 9 |
Temperatura di funzionamento °C |
-45 ¢ + 70 |
-45 ¢ + 70 |
| 10 |
Temperatura di conservazione (°C) |
-50 ¢ + 80 |
-50 ¢ + 80 |
| 11 |
Intervallo dinamico (°) /s |
± 900 |
± 900 |
| 12 |
Tensione di alimentazione (V) |
+5 |
+5 |
| 13 |
Consumo di energia allo stato stazionario (temperatura totale) (W) |
< 4 |
< 4 |
| 14 |
peso (g) |
< 130 |
< 130 |
Supporto e servizi:
Supporto tecnico e manutenzione del sensore giroscopico elettronico
- Fornire supporto tecnico per eventuali domande relative al prodotto
- Fornire assistenza per l'installazione e l'installazione del prodotto
- Fornire supporto per la risoluzione dei problemi tecnici
- Fornire aggiornamenti e patch software per garantire che il prodotto sia aggiornato
- Fornire assistenza per le richieste di garanzia e le riparazioni
- Fornire consigli e orientamenti sulle migliori pratiche per l'uso del prodotto
- Fornire formazione e istruzione sul prodotto e sulle sue caratteristiche
Imballaggio e trasporto:
Imballaggio e spedizione del sensore giroscopico elettronico
Tutti i sensori giroscopici elettronici devono essere confezionati e spediti secondo le seguenti linee guida:
- I sensori giroscopici devono essere imballati in una scatola robusta con materiale di ammortizzazione sufficiente per proteggerli da eventuali urti o vibrazioni.
- La casella deve essere chiaramente contrassegnata con i contenuti, la destinazione e le informazioni del mittente.
- La scatola deve essere sigillata con un sigillo anti-manomissione, per garantire che il prodotto non sia stato manomesso.
- La scatola dovrebbe essere spedita tramite un servizio di corriere affidabile, per assicurarsi che arrivi in tempo e in buone condizioni.
