Descrizione del prodotto

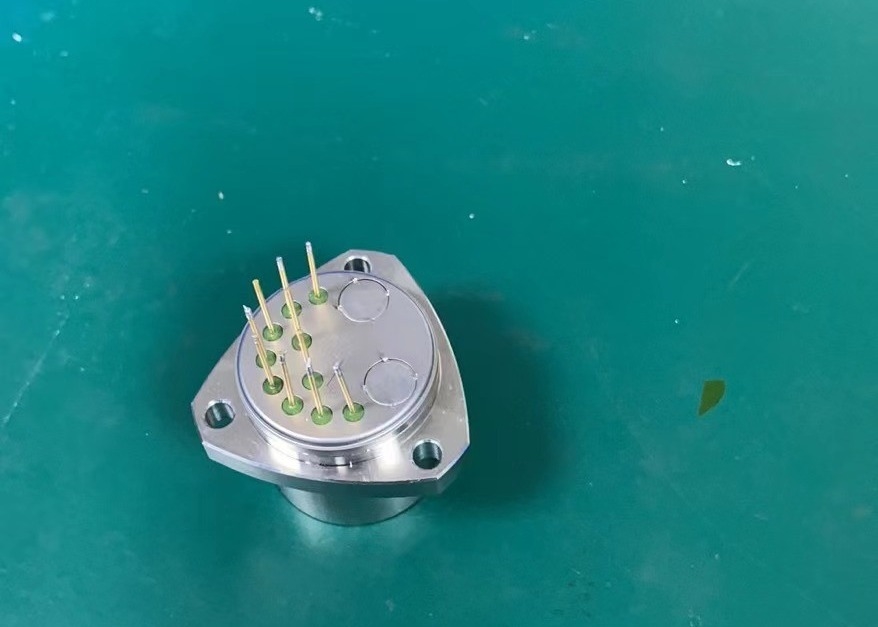

L'accelerometro flessibile al quarzo serie KSJB5 è un sensore di media precisione caratterizzato da un design compatto unico. Si distingue per l'eccellente stabilità a lungo termine, ripetibilità, prestazioni di risposta dinamica, robusta resistenza agli urti e alle vibrazioni e alta affidabilità. Questo sensore versatile è ideale sia per test statici che dinamici e funge da sensore standard di vibrazione e inclinazione.
Questo prodotto presenta un design strutturale distintivo e utilizza un circuito specializzato. La corrente di uscita del prodotto mantiene una relazione lineare con la forza o l'accelerazione applicata. Gli utenti possono ottenere risultati di alta precisione selezionando la resistenza di campionamento appropriata tramite il calcolo. Inoltre, offre la comodità di un sensore di temperatura integrato, che consente agli utenti di compensare i valori di offset e i fattori di scala, riducendo al minimo l'influenza della temperatura ambiente in base alle loro esigenze specifiche.
1. Dimensioni del contorno e definizione dei pin di JB5-A
2. Dimensioni del contorno e definizione dei pin di JB5-B
3. Dimensioni del contorno e definizione dei pin di JB5-C
Definizione del perno:
- Uscita del segnale
- aria
- potenza -15V
- alimentazione +15V
- alimentazione e massa del segnale
- 6, 7, 8, vuoto
- -9 V o pt1000
- +9V o pt1000
Parametri tecnici
| Numero |
Parametri |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
Ambito |
±50 g |
±50 g |
±50 g |
| 2 |
rapporto di risoluzione |
<5μg |
<5μg |
<5μg |
| 3 |
valore di deviazione K0/K1 |
＜5 mg |
＜7 mg |
<10 mg |
| 4 |
fattore di scala K1 |
1,1~1,3 mA/g |
1,1~1,3 mA/g |
1,1~1,3 mA/g |
| 5 |
Coefficiente non lineare del secondo ordine K2 |
≤±20μg/g2 |
≤±20μg/g2 |
≤±20μg/g2 |
| 6 |
ripetibilità della sintesi del valore di deviazione σK0(1σ,un mese) |
<30μg |
<50μg |
＜80μg |
| 7 |
Ripetibilità integrata del fattore di scala σK1/K1(1σ,un mese) |
<50 ppm |
<80 ppm |
<100 ppm |
| 8 |
Ripetibilità completa dei coefficienti non lineari K2/K1(1σ,un mese) |
≤±20μg/g2 |
≤±20μg/g2 |
≤±20μg/g2 |
| 9 |
Ripetibilità completa dei coefficienti non lineari K2/K1(1σ,un mese) |
<20μg/℃ |
<30μg/℃ |
<40μg/℃ |
| 10 |
valore di deviazione Coefficiente di temperatura (il valore medio dell'intera zona di temperatura) |
<40 ppm |
<50 ppm |
<80 ppm |
| 11 |
Rumore (la resistenza di campionamento è 840Ω) |
≤5mv |
≤5mv |
≤5mv |
| 12 |
larghezza di banda |
>300 Hz |
>300 Hz |
>300 Hz |
| 13 |
Errore di rettifica delle vibrazioni |
<30μg/g2rms (50-500Hz) |
<30μg/g2rms (50-500Hz) |
<30μg/g2rms (50-500Hz) |
| 14 |
Vibrazione casuale |
20 g@20-2000 Hz |
20 g@20-2000 Hz |
20 g@20-2000 Hz |
| 15 |
sciopero |
250 g 4,5 ms |
250 g 4,5 ms |
250 g 4,5 ms |
| 16 |
errore di installazione |
＜1500μrad |
＜1500μrad |
＜1500μrad |
| 17 |
Intervallo di temperatura operativa |
-55~96℃ |
-55~96℃ |
-55~96℃ |
| 18 |
Alimentazione elettrica |
±13~±18V |
±13~±18V |
±13~±18V |
| 19 |
Consumo corrente |
<20 mA |
<20 mA |
<20 mA |
| 20 |
Sensore di temperatura |
Personalizzabile dall'utente |
Personalizzabile dall'utente |
Personalizzabile dall'utente |
| 21 |
peso |
＜55 g |
＜55 g |
＜55 g |
| 22 |
Diametro di montaggio |
Ф25mm |
Ф25,3 mm |
Ф25mm |
| 23 |
Materiali del guscio |
Serie 300 Acciaio inossidabile |
Serie 300 Acciaio inossidabile |
Serie 300 Acciaio inossidabile |
Nota:
- Il fattore di scala viene regolato in base alle esigenze dell'utente;
- Sensore di temperatura: diviso in AD590, pt1000,18B20,
- Ciclo di test: suddiviso in 1 mese, 3 mesi, 6 mesi, 12 mesi, in base alle esigenze dell'utente per il test;
- Installare in base alle esigenze dell'utente; Le dimensioni possono essere leggermente modificate in base alle esigenze dell'utente e altri requisiti di test possono essere eseguiti in base alle esigenze del cliente.
Applicazioni
Il Kacise KSJB5 è ideale per il controllo del movimento e il monitoraggio della forza di gravità in una varietà di applicazioni. È ideale per il rilevamento della velocità del movimento e può essere utilizzato in un'ampia gamma di settori, tra cui quello automobilistico, aerospaziale, robotico, manifatturiero, medico e altro ancora. È adatto anche per ambienti diversi, comprese applicazioni a bassa temperatura, alta temperatura, alta accelerazione e vibrazioni. Il Kacise KSJB5 è un dispositivo affidabile ed efficiente che può essere utilizzato per misurare e monitorare con precisione la forza di gravità e il movimento.
Supporto e servizi
Accelerometer Sensor fornisce supporto tecnico e servizi ai clienti. Il nostro team di supporto tecnico è disponibile 24 ore su 24, 7 giorni su 7, per rispondere a qualsiasi domanda tu possa avere sul sensore dell'accelerometro. Forniamo assistenza completa in caso di problemi, oltre a tutorial e documentazione online per aiutarti a ottenere il massimo dal sensore dell'accelerometro. Offriamo anche aggiornamenti software regolari per garantire che il sensore dell'accelerometro sia aggiornato e pronto per eventuali nuove funzionalità o correzioni di bug.
Per un'assistenza più personalizzata, offriamo servizi di installazione e manutenzione in loco. I nostri tecnici esperti possono venire presso la tua sede per installare e configurare il dispositivo, oltre a fornire manutenzione e supporto continui. Forniamo anche supporto remoto, se necessario, consentendoci di diagnosticare e risolvere rapidamente eventuali problemi da remoto.
In Accelerometer Sensor, la soddisfazione del cliente è la nostra massima priorità. Ci impegniamo a fornire il miglior supporto tecnico e servizi ai nostri clienti, in modo che possano ottenere il massimo dal loro sensore accelerometro.
Imballaggio e spedizione
Imballaggio e spedizione di un sensore accelerometro
- Sensore accelerometro
- Manuale di istruzioni
- Inserti protettivi in schiuma
- Robusta scatola di cartone ondulato
- Etichetta di spedizione fragile
Il sensore dell'accelerometro deve essere imballato con cura per garantire che raggiunga la sua destinazione in modo sicuro. Tutti gli articoli devono essere collocati nella scatola di cartone ondulato, che deve poi essere sigillata in modo sicuro. L'etichetta di spedizione fragile deve essere applicata all'esterno della scatola per avvisare gli operatori del contenuto. La scatola dovrà quindi essere spedita tramite un servizio di corriere affidabile che offra tracciabilità e assicurazione.
