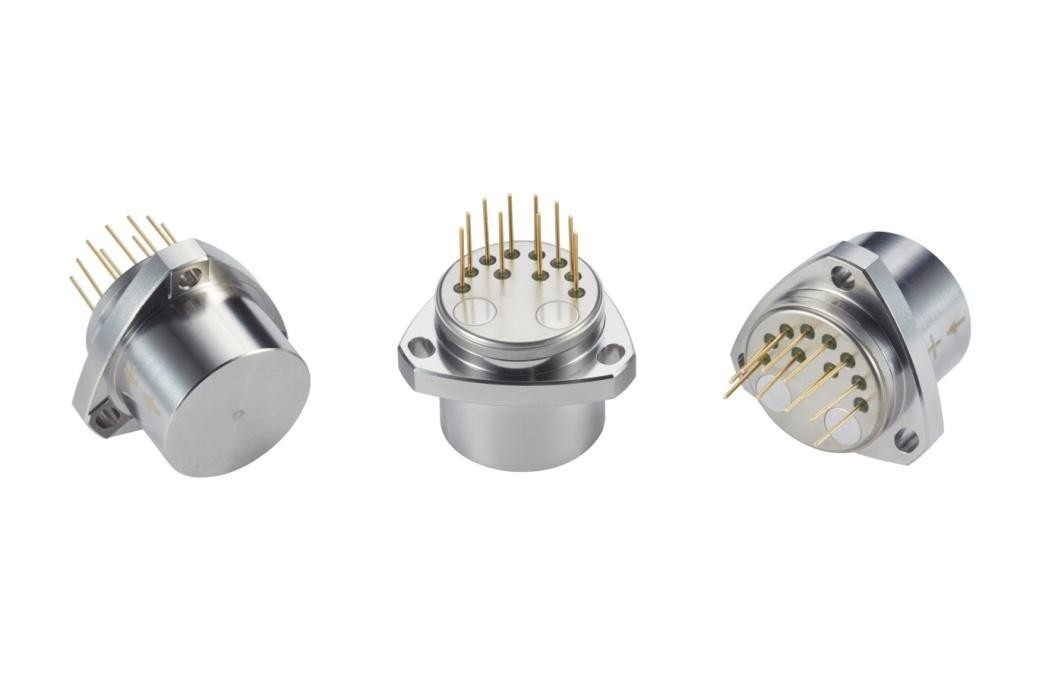

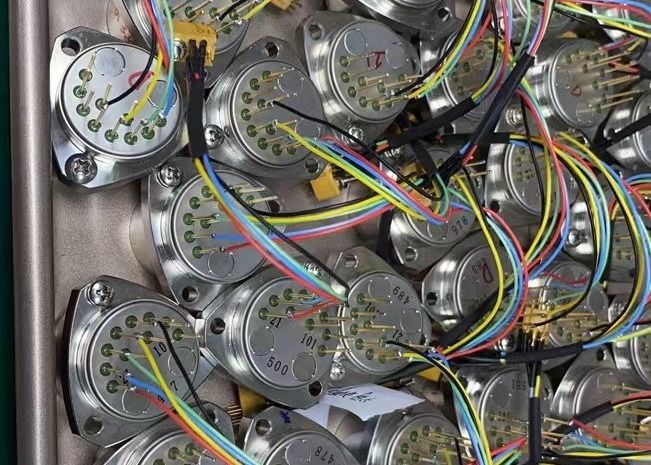

Accelerometro di navigazione inerziale militare ad alta precisione
Il sensore ad accelerometro flessibile a quarzo della serie KSJB1 è un sensore ad accelerometro ad alta precisione per la navigazione inerziale militare, noto per la sua eccezionale stabilità a lungo termine, ripetibilità,prestazioni di partenza, adattabilità alle diverse condizioni ambientali e, in generale, elevata affidabilità.e funziona sia come sensore di vibrazione standard che come sensore di inclinazione.
La corrente di uscita del prodotto è lineare con la forza o l'accelerazione, e l'utente può selezionare la resistenza di campionamento appropriata attraverso il calcolo per ottenere un'uscita di alta precisione.E può essere costruito in sensore di temperatura secondo i requisiti dell'utente, utilizzati per la compensazione del valore parziale e del fattore di scala, riducono l'impatto della temperatura ambientale.
Applicazione: misurazione inerziale e prova di isolamento dalle vibrazioni di un sistema di navigazione inerziale ad alta precisione nell'aerospaziale, nell'aviazione, nelle navi, nelle armi e in altri campi.
Diagramma di contorno e definizione del pin:
Figura I: Accelerometro universale
Definizione convenzionale del pin: 1, uscita del segnale; 2. vuoto; 3, -15V; 4, +15V; 5, alimentazione e messa a terra del segnale; 6. vuoto; 7. vuoto; 8. vuoto; 9, -9V; 10, +9V.
Il foro di montaggio è a forma di U

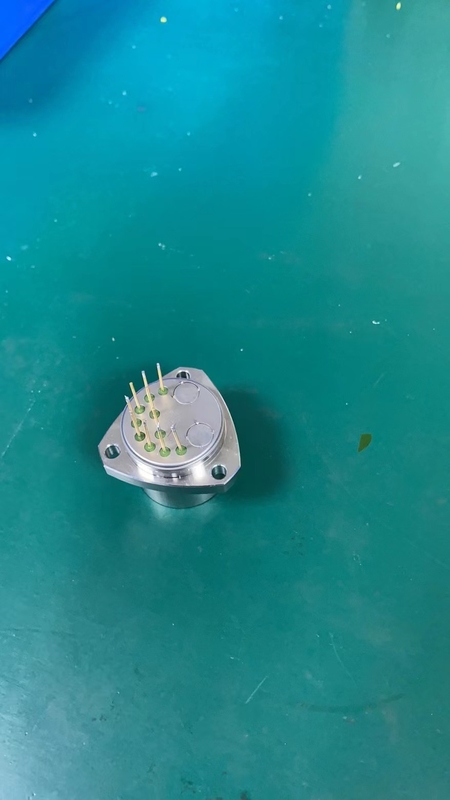

Il foro di montaggio è a forma di U e il perno è 8 perni
La dimensione esterna è quadrata
parametri tecnici:
| Numero |
Parametri |
KSJB1-01 |
KSJB1-02 |
KSJB1-03 |
| 1 |
Portata |
± 50 g |
± 50 g |
± 50 g |
| 2 |
Valore di soglia |
5 μg |
5 μg |
5 μg |
| 3 |
deviazionevalore K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
fattore di scala K1 |
10,05 - 1,30 mA/g |
10,05 - 1,30 mA/g |
10,05 - 1,30 mA/g |
| 5 |
Coefficiente non lineare di secondo ordine K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 ore di stabilità a breve termine |
≤ 10 μg |
≤ 10 μg |
≤ 15 μg |
| 7 |
1g 4 ore di stabilità a breve termine |
≤ 10 ppm |
≤ 10 ppm |
≤ 15 ppm |
| 8 |
la ripetibilità della sintesi dei valori di deviazione σK0(1σ,un mese) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Ripetibilità integrata con fattore di scala σK1/K1(1σ,un mese) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Ripetibilità completa dei coefficienti non lineari K2/K1(1σ,un mese) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
valore di deviazione Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Fattore di scala Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) |
≤ ± 10 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Rumore ((La resistenza di campionamento è di 840Ω) |
≤ 5mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Frequenza naturale |
400-800 Hz |
400-800 Hz |
400-800 Hz |
| 15 |
larghezza di banda |
800-2500 Hz |
800-2500 Hz |
800-2500 Hz |
| 16 |
Vibrazioni casuali |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
| 17 |
sciopero |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Intervallo di temperatura di funzionamento |
-55°C a +85°C |
-55°C a +85°C |
-55°C a +85°C |
| 19 |
Intervallo di temperatura di stoccaggio |
-60°C a + 120°C |
-60°C a + 120°C |
-60°C a + 120°C |
| 20 |
Fornitore di alimentazione |
± 12 ~ ± 15V |
± 12 ~ ± 15V |
± 12 ~ ± 15V |
| 21 |
Consumo corrente |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Sensore di temperatura |
Personalizzabile da utente |
Personalizzabile da utente |
Personalizzabile da utente |
| 23 |
dimensione |
F25.4x30 mm |
F25.4x30 mm |
F25.4x30 mm |
| 24 |
peso |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Nota:
1. Il fattore di scala viene regolato in base alle esigenze dell'utente;
2Sensore di temperatura: suddiviso in AD590, pt1000, 18B20,
3. Ciclo di prova: suddiviso in 1 mese, 3 mesi, 6 mesi, 12 mesi, in base alle esigenze dell'utente per le prove;
4. in base alle esigenze di installazione dell'utente; le dimensioni possono essere leggermente regolate in base alle esigenze dell'utente,e altri requisiti di prova possono essere eseguiti in base alle esigenze del cliente.
